INSTALLATIONS- UND GEBRAUCHSANLEITUNG Kapitel 3
KLEE Seite 11
Kapitel 3 Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten

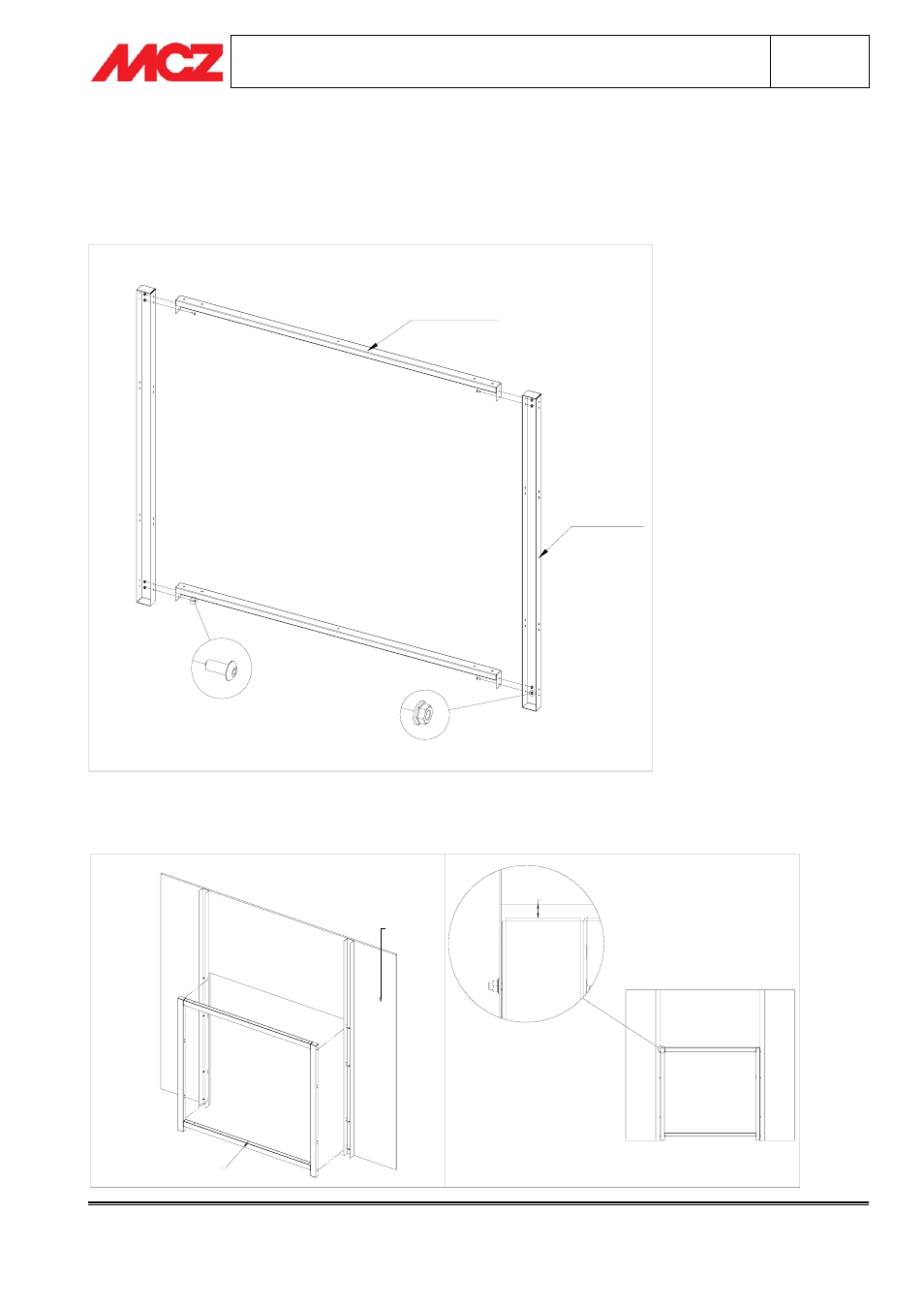

3.6. PHASE 5 - MONTAGE DES RAHMENS KLEE
Die beiden vertikalen Träger Klee und die beiden horizontalen Träger Klee (siehe Zeichnung) zusammenbauen.
Dabei für jedes Bohrloch eine Schraube M5X12 und eine geflanschte Mutter M5 verwenden. Nach Beendigung
der Arbeit muss eine starre Struktur entstanden sein.
MONTANTE
VERTICALE
KLEE
MONTANTE
ORIZZONTALE
KLEE
Den Rahmen Klee an den Trägern der Zwischenwand befestigen.
10
TELAIO KLEE
CONTROPARETE
