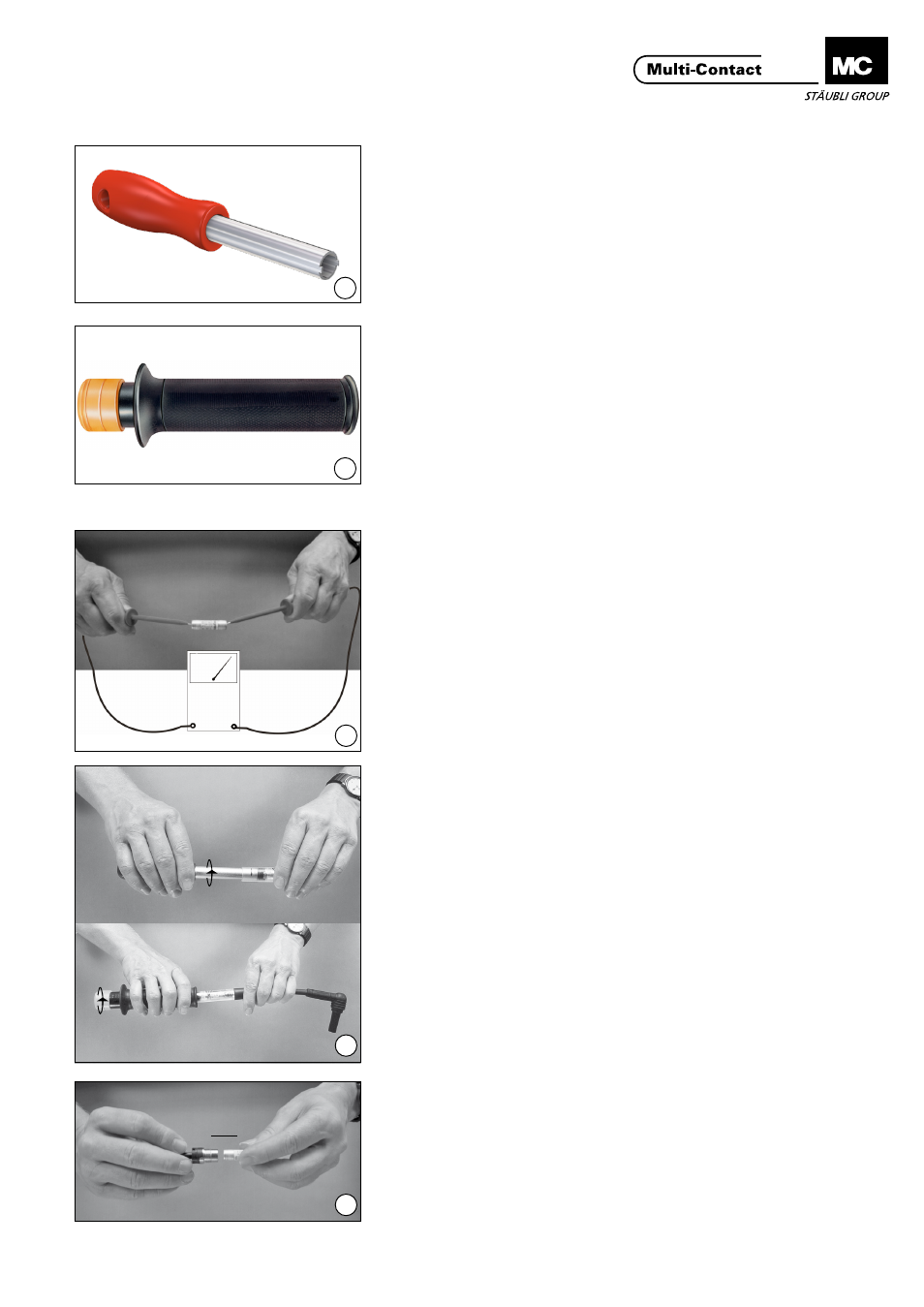

Notwendiges Werkzeug Tools required
(ill. 1)
Spezialschlüssel SS425 passend zu
Sicherungsadaptern PF/S4...
Bestell-Nr. 25.0020
(ill. 1)
Special tube spanner SS425 suitable
for safety fuse adapters PF/S4...
Order No. 25.0020
(ill. 2)
Spezialschlüssel SS-GKA passend zu
Sicherheits-Sicherungsleitung
S-SL/PF10x38
Bestell-Nr. 20.2140
(ill. 2)
Special tool SS-GKA for safety fuse
cable S-SL/PF10x38
Order No. 20.2140
Montage Assembly
Achtung
Funktionsfähigkeit der Sicherung
vor jeder Montage prüfen.
Attention
Make an operational control of
the fuse before assembly�
(ill. 3)
Check Fuse!
Einfache Durchgangsprüfung.
(ill. 3)
Check Fuse !
A simple continuity test.
(ill. 4)
Schlüssel SS425 bzw. SS-GKA auf der
mit einem Pfeil markierten Buch-
senseite einführen und Sicherungshal-
ter ganz herausdrehen�
(ill. 4)
Insert the special tube spanner SS425
or special tool SS-GKA into the socket
side of the fuse adapter wich has the
marking and completely unscrew
the internal fuse holder�
(ill. 5)
Sicherung in den Sicherungshalter
einsetzen�
(ill. 5)
Push the fuse into the fuse holder�
