16
17
18

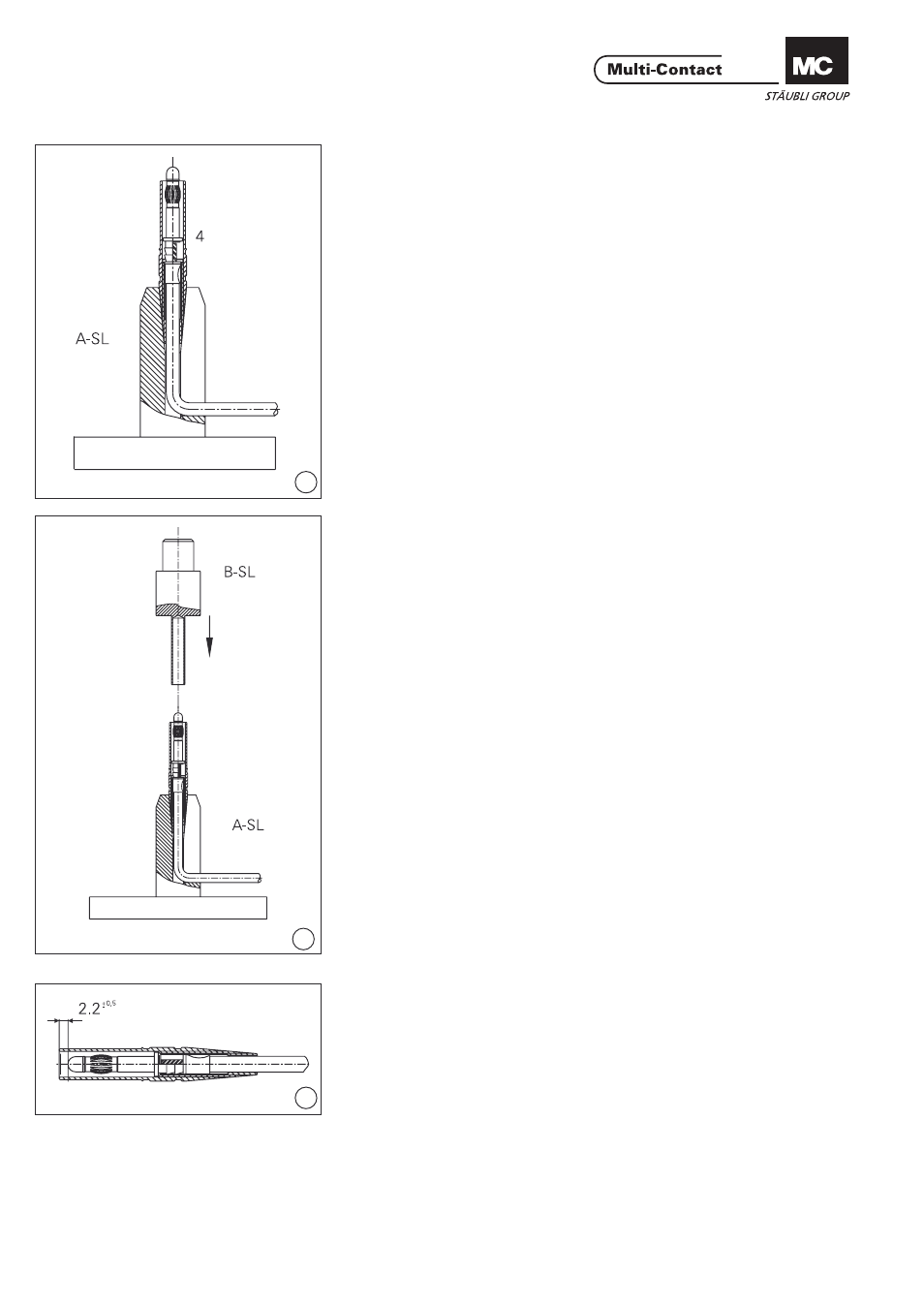

(ill. 16)
Stecker und Leitung von Hand in
Isolierteil 4 einziehen und in Hilfswerk-
zeug A-SL einlegen. (ill. 16)
Fully insert plug with cable into the
insulator 4 and lay it into the auxiliary
tool A-SL.
(ill. 17)
Hilfswerkzeug B-SL zum Stecker
mit Leitung ausrichten und mittels
Tischbohrmaschine oder Kniehebel-
presse langsam den Stecker in die
Endpositio n pressen. (ill. 17)
Align auxiliary tool B-SL with plug and
insulator and slowly press-in plug to
the end position with the help of a
bench drilling machine or lever press.
(ill. 18)
Endstellung des Steckers (Distanz
zum vorderen Teil des Isolierteils)
kontrollieren. (ill. 18)
Control end position distance of plug.
