3. Wartung
Zur Verschleißminderung von Kupplung und Zugöse in regelmäßigen
Abständen je nach Einsatzbedingungen und nach Reinigung mit
Hochdruck-Waschgeräten mit Mehrzweckfett schmieren:
x über Schmiernippel (N)
x Zugösenauflage (A)

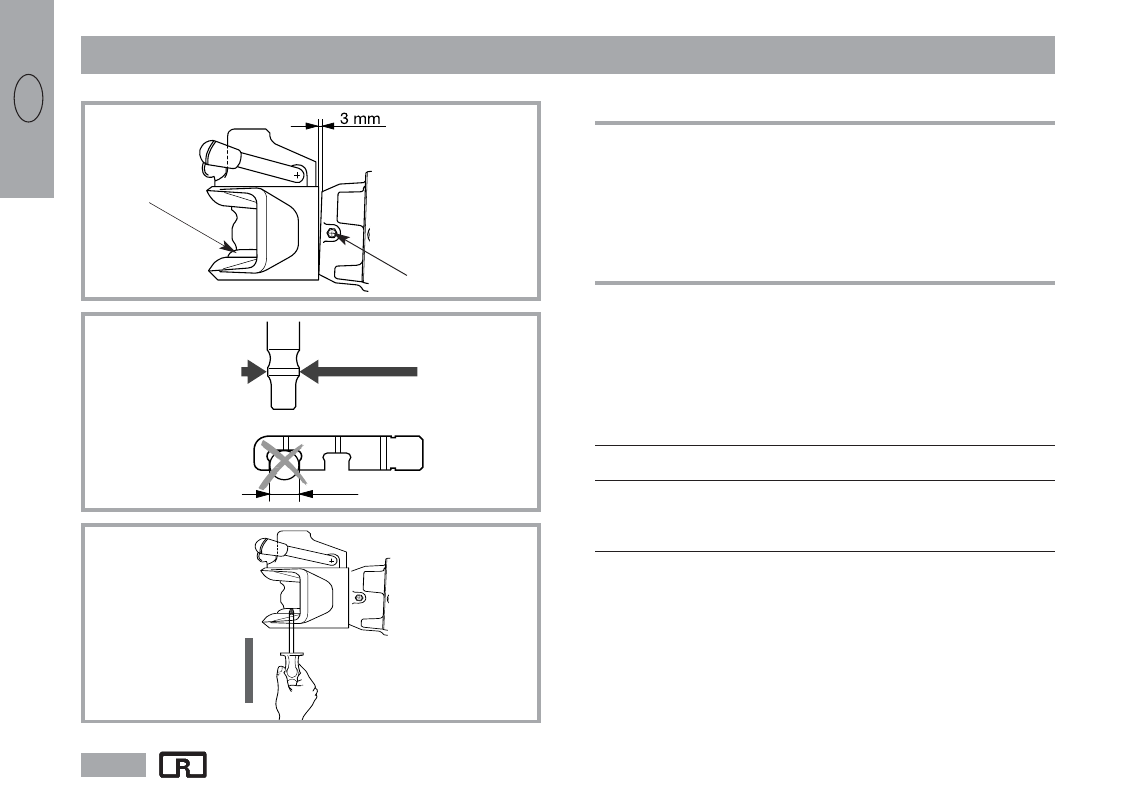

3.1 Prüfung
x
Lagerung
(Drehgelenk)
Spaltmaß am Drehgelenk
(Abb. 4)
zwischen Zugmaul und Flanschbund bei leichter Belastung des
unteren Lappens in Fahrposition: max. 3 mm
x
Kupplungsbolzen
Durchmesser
(Abb. 5)
Typ
Nennmaß
Verschleißgrenze
(mm)
min. (mm)
850
30,6 e 0,1
28,6
860
38
,6
e 0,1
36
873
36
,6
e 0,1
34
x Höhenspiel: max. 2,5 mm (Abb. 6)
m
n
4
6
36 (Typ 860)
