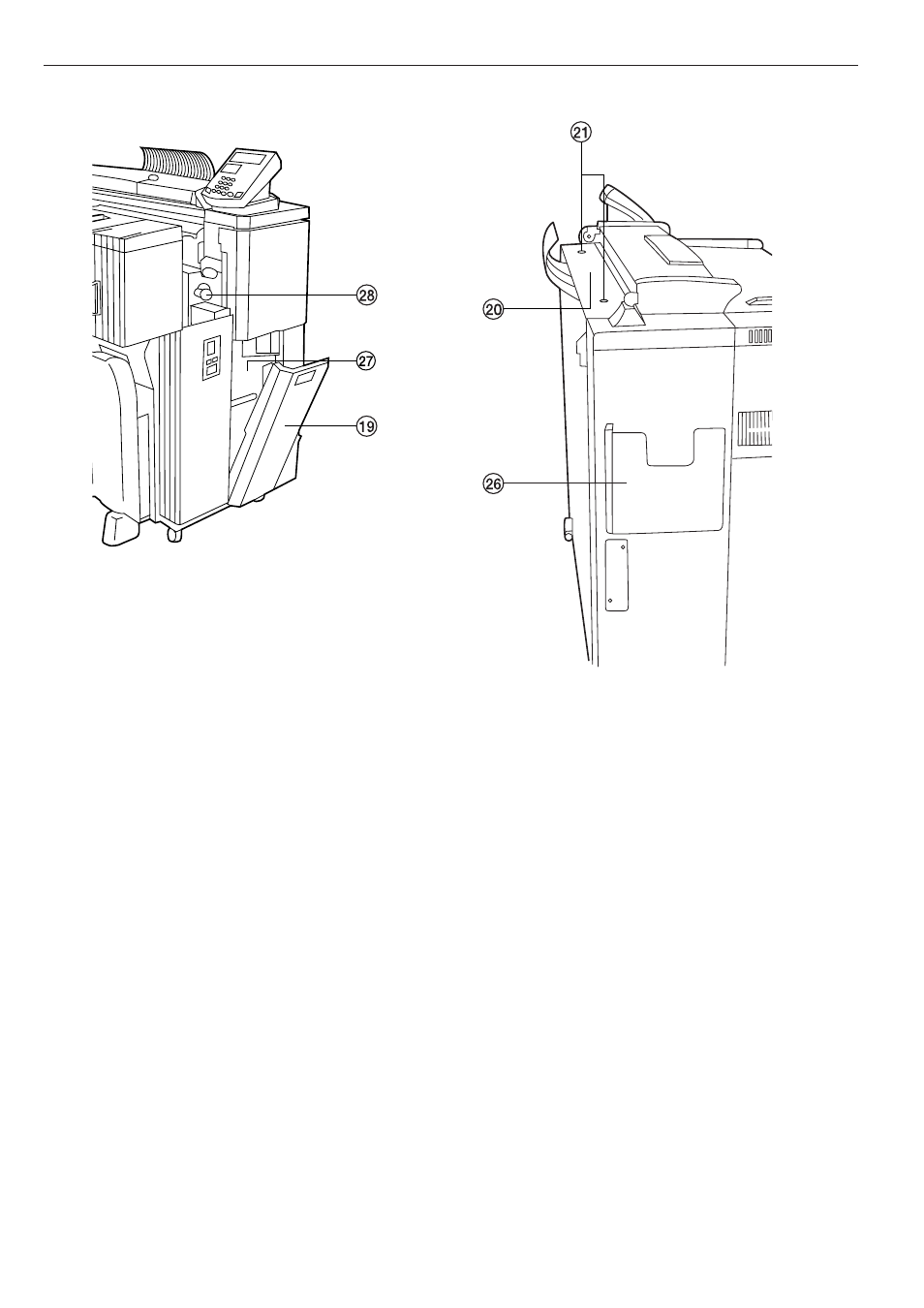

KAPITEL 2 BEZEICHNUNG DER TEILE
2-2
( Rechte Abdeckung
Zum Auswechseln des Tonersammelbehälters öffnen.
) Tonernachfüllabdeckung
Zum Nachfüllen von Toner öffnen.
⁄ Tonernachfüllabdeckungsschraube
Zum Öffnen der Tonernachfüllabdeckung drehen.
¤ Kontaktglas (Originale werden hier gescannt.)
‹ Rolleneinheit (Papierquelle 1: Option)
› Rolleneinheit (Papierquelle 2)
fi Rolleneinheit (Papierquelle 3)
fl Bedienungshandbuchfach
Dient zum Aufbewahren des Bedienungshandbuchs.
‡ Tonersammelbehälter
— Papiertransportknopf
Diesen Knopf im Falle eines Papierstaus betätigen.
· Heizungsschalter zur Verhinderung von Kondensatbildung
Schalter für Papierquellen 1, 2 und 3 von oben nach unten.
‚ Heizungshauptschalter
Wird dieser Schalter ausgeschaltet, werden die Papierheizungen
ausgeschaltet, selbst wenn die Heizungsschalter hinter der
Frontabdeckung eingeschaltet sind.
ΠFlansche
Diese werden auf beiden Seiten in die Papierrolle eingesetzt.
„ Entriegelungshebel
´ Flanschführungen
