KAPITEL 3 VORBEREITUNGEN
3-6
3
4
7
8
1
2
5
6

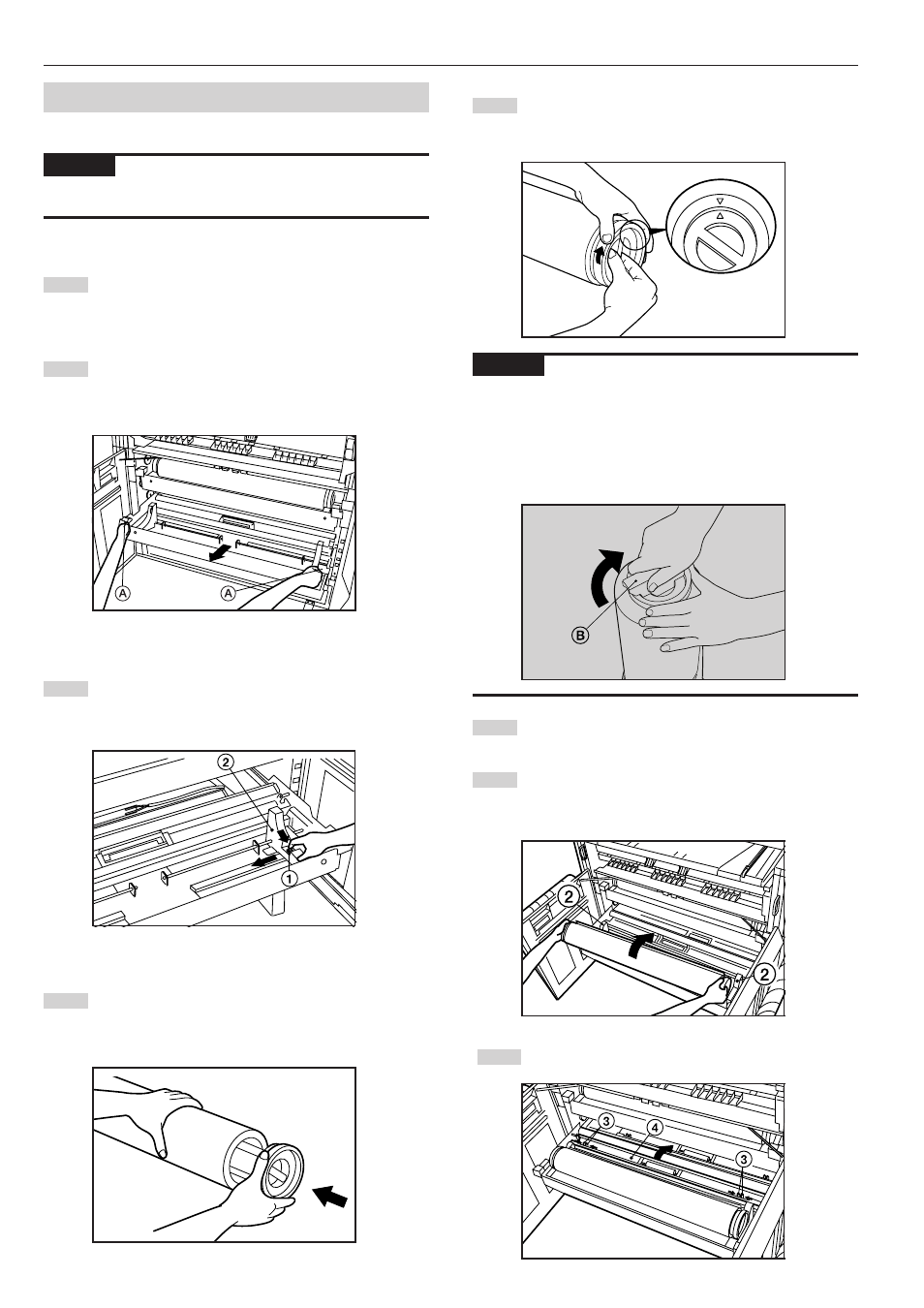

(2) Einlegen der Papierrolle
Wenden Sie das gleiche Verfahren wie beim Auswechseln der
Papierrolle an.
WICHTIG
• Drehen Sie zum Auswechseln der Papierrolle die Flansche auf beiden
Seiten, um das Papier aufzurollen.
Öffnen Sie die Frontabdeckung, bis sie einrastet.
Fassen Sie die Hebel A der Rolleneinheit, um die Sperre
freizugeben, und ziehen Sie die Rolleneinheit bis zum
Anschlag heraus.
Heben Sie die Entriegelungshebel 1 an, und stellen Sie die
Flanschführungen 2 auf beiden Seiten auf das Papierformat
ein.
Führen Sie den mitgelieferten Flansch in den Kern der neuen
Rolle ein.
Fassen Sie den Flansch, und drehen Sie seinen Hebel in
Pfeilrichtung, um die beiden Markierungen
m auf der Innen-
und Außenseite des Flansches zur Deckung zu bringen. Der
Flansch wird mit der Papierrolle verbunden.
Verbinden Sie den anderen Flansch auf die gleiche Weise
mit der Papierrolle.
Setzen Sie die Papierrolle so in die Rolleneinheit ein, dass
sie auf die Flanschführungen
2 ausgerichtet ist.
Vergewissern Sie sich nach dem Einsetzen der Papierrolle,
dass sich der Flanschhalter nicht bewegt.
Fassen Sie beide Papierrollen-Einschubklinken 3 , und
öffnen Sie die Papierrollen-Einschubabdeckung 4 .
WICHTIG
• Falls sich der Flanschhebel nur schwer drehen lässt, bringen Sie
den mitgelieferten Flanschdrehgriff B an, und drehen Sie diesen in
Pfeilrichtung, um die beiden Markierungen m auf der Innen- und
Außenseite des Flansches zur Deckung zu bringen.
* Falls sich der Flanschhebel beim Entfernen des Flansches nur
schwer drehen lässt, verwenden Sie ebenfalls den
Flanschdrehgriff.
