10. Entfernen Sie die Abdeckungen I von der Leiste (R7)
11. Lösen Sie das obere Scharnier L rechts und entfer-
nen es (R7)
12. Lösen Sie die Leiste M und entfernen sie: Ziehen Sie
hierfür von der Mitte aus am oberen Teil, so dass die
drei innenliegenden Spitzen freigegeben werden.
Schwenken Sie die Leiste nach unten, dann seitlich,
um das Kabel freizugeben (R8).
13. Lösen Sie die Kabelführung N und ziehen sie aus ih-
rem Sitz rechts auf dem Gerät. Entfernen Sie das Ka-
bel aus dem Sitz rechts, schwenken die Kabelführung
um 180°, setzen sie in den Sitz links ein und schrau-
ben fest (R12). Legen Sie das Kabel in die Sitze, links
vom Querträger ein.
14. Setzen Sie die Leiste ein und achten darauf, dass das
Kabel und die Kabelführung durch das dafür vorge-
sehene Teil links O verlaufen. Positionieren Sie die
Spitzen im mittleren Teil richtig oben und unten an
der Leiste und schrauben die Leiste fest (R10).
15. Das obere Scharnier links P liegt im Sockel (R11).
Entfernen Sie es und setzen es in den Sitz links auf
der Leiste R ein. Schrauben Sie es mit den 2 Schrau-
ben fest (R12).
16. Setzen Sie die Abdeckungen Q auf der Leiste ein und
machen sie fest (R12).
17. Ziehen Sie das Kabel aus der Kabelführung nach
oben heraus und achten dabei, dass Sie es nicht
verdrehen. Befestigen Sie es mit einem Klebeband
auf der Leiste.
18. Damit das obere rechte Scharnier, das Sie später
brauchen werden, nicht verloren geht, räumen Sie es
in den Sitz im Sockel weg (R11).
19. Entfernen Sie die Lochabdeckung S links auf der
Kühlschranktür (R13).
Änderung der Öffnungsrichtung der Türen DE
I

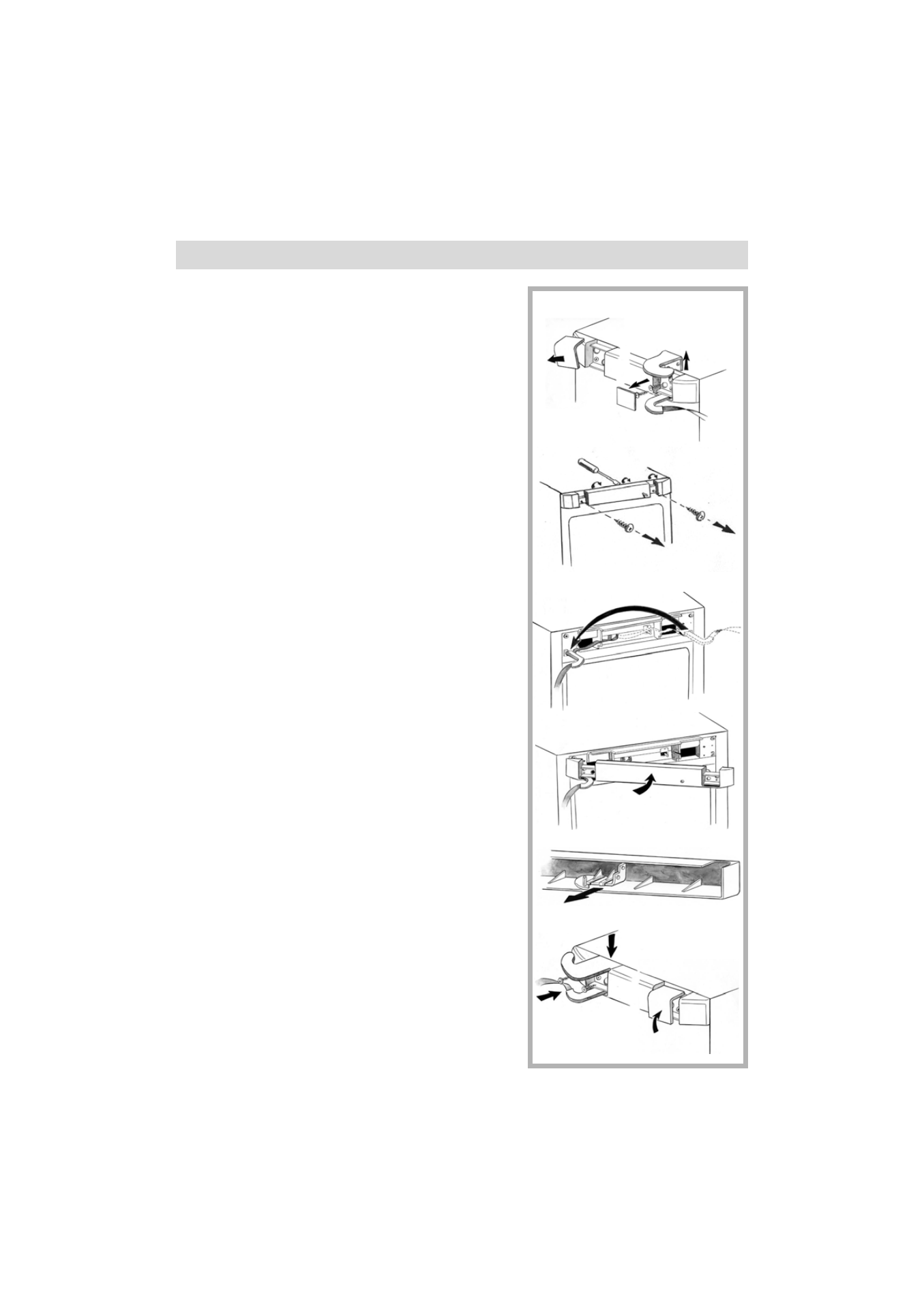

Abb. R7
