20. Lösen Sie den Metall-Türanschlagblock T rechts auf
der Kühlschranktür, drehen ihn um und schrauben
ihn links auf der Gefrierfachtür fest: Achten Sie
darauf, dass die Öffnung der Platte und die Öffnung
der Tür zueinander ausgerichtet sind (R13). Lösen
Sie den Metall-Türanschlagblock T rechts auf der
Gefrierfachtür, drehen ihn um und schrauben ihn
links auf der Kühlschranktür fest: Achten Sie darauf,
dass die Öffnung der Platte und die Öffnung der Tür
zueinander ausgerichtet sind (R13).
21. Setzen Sie die zuvor links auf der Kühlschranktür lie-
gende Lochabdeckung S auf der rechten Seite der-
selben Tür ein (R13).
Einbau der Türen
22. Stecken Sie die Gefrierfachtür auf das obere Schar-
nier (R14).
23. Setzen Sie das mittlere Scharnier ein und schrauben
es fest. Prüfen Sie, dass die Kunststoffbeilagen auf
dem Stift richtig sitzen (R14).
24. Stecken Sie die Kühlschranktür auf das mittlere
Scharnier (R14).
25. Setzen Sie das untere Scharnier in der Kühlschrank-
tür ein und prüfen, dass die Kunststoffbeilage auf
dem Stift zwischen dem Scharnier und der Tür richtig
sitzt. Schrauben Sie das Scharnier fest (R14).
26. Setzen Sie den Sockel ein.
27. Stellen Sie das Gerät senkrecht auf und öffnen die
Gefrierfachtür bis zum Anschlag.
28. Entfernen Sie das Klebeband, um das Kabel von der
Leiste freizugeben, und schließen den Stecker auf
der Karte an (R15).
29. Ziehen Sie das Kabel aus der Kabelführung nach oben
heraus und achten darauf, dass Sie es nicht verdrehen
U. Ziehen Sie behutsam am Kabel, um es zu spannen,
und setzen es in das von den Rippen auf der Tür V
gebildete Labyrinth ein: Beginnen Sie mit dem dem
Scharnier am nächsten liegenden Punkt (R16).
30. Setzen Sie den unteren und den oberen Teil mit einer
Zange auf der rechten Seite des hinteren Türabdek-
kung ein (R17).
31. Machen Sie die hintere Abdeckung B fest (R18).
32. Setzen Sie die oberen Abdeckungen A ein (R18).


Warten Sie zwei Stunden, bevor Sie den
Kühlschrank anschließen.
Änderung der Öffnungsrichtung der Türen DE

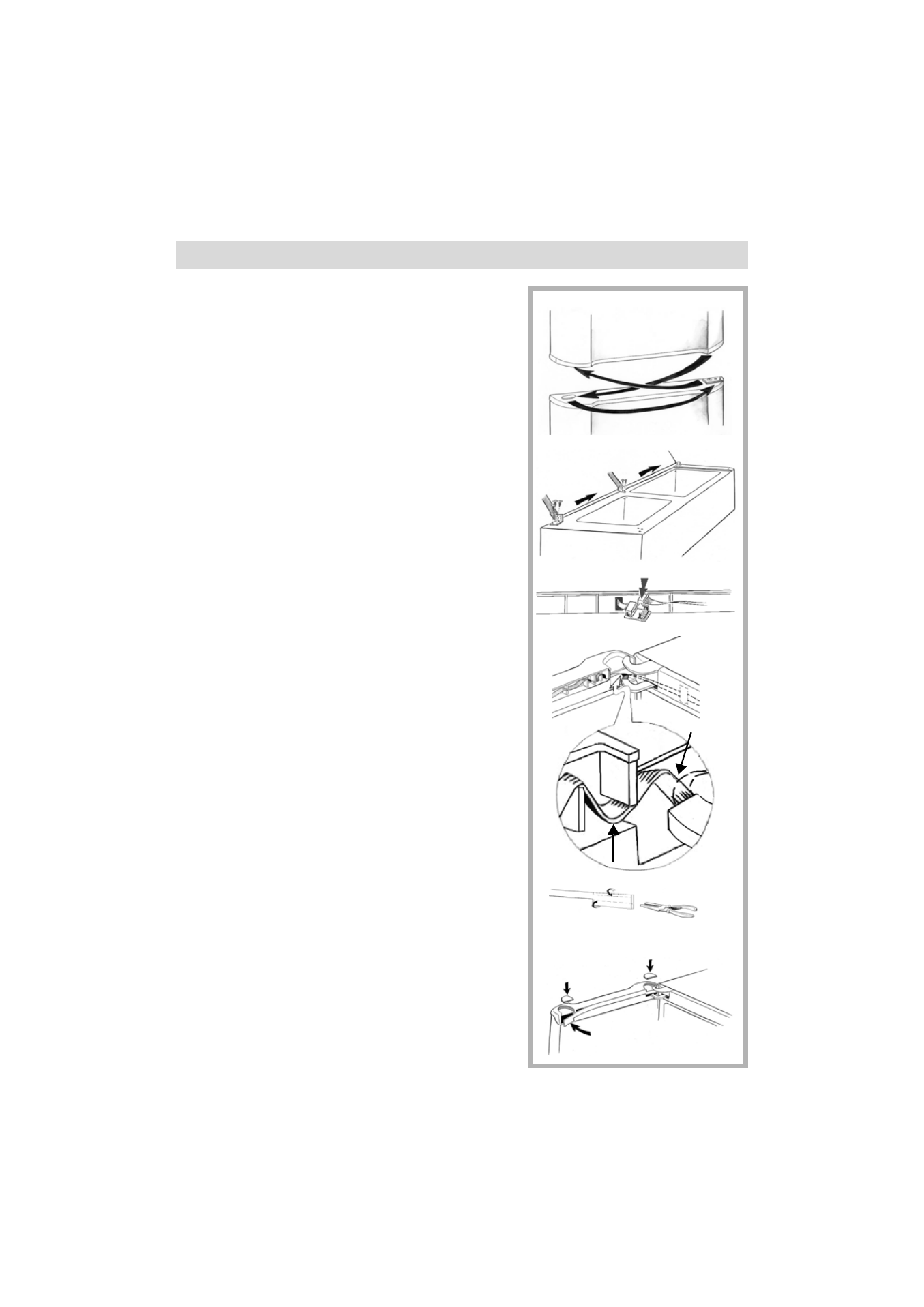

Abb. R13
