11
D

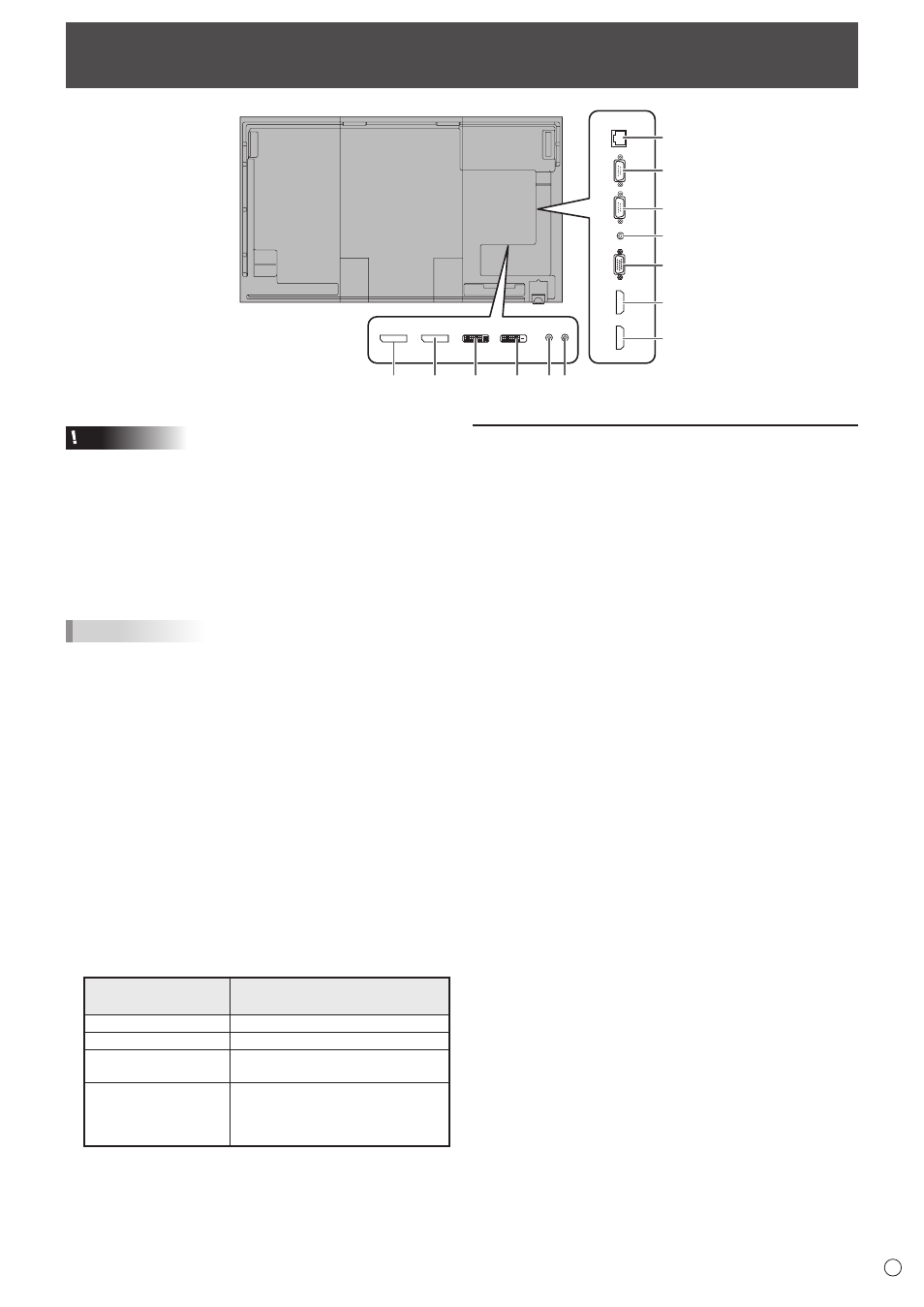

Anschließen von Zusatzgeräten
Vorsicht
• Schalten Sie unbedingt den Hauptschalter aus und ziehen
Sie den Netzstecker, bevor Sie Kabel anschließen oder
abziehen. Lesen Sie auch das Handbuch des Gerätes, das
Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die
Signaleingänge mit den Signalausgänge. Dies könnte zu
Fehlfunktionen und anderen Problemen führen.
• Verwenden sie keine Kabel mit beschädigten oder
verformten Anschlüssen, da es andernfalls zu
Fehlfunktionen kommen kann.
TIPPS
• Abhängig vom angeschlossenen Computer (Videokarte) können
Bilder unter Umständen nicht korrekt angezeigt werden.
• Verwenden Sie die automatische Bildschirmeinstellung,
wenn ein Bild von einem PC zum ersten Mal über
D-SUB[RGB] oder DVI-I(Analog) angezeigt wird oder
nachdem Sie die Einstellung am PC verändert haben. Das
Bild wird automatisch eingestellt, wenn SELF ADJUST
<AUTOM. EINSTELLUNG> im Menü MONITOR auf ON
<EIN> eingestellt ist.
• Wenn der Audioausgang des Abspielgeräts direkt mit den
Lautsprechern oder anderen Geräten verbunden ist, kann
das Videobild gegenüber dem Ton unter Umständen etwas
verzögert sein.
Der Ton sollte daher immer über diesen Monitor
wiedergegeben werden. Schließen Sie zu diesem Zweck
den Audioausgang des Abspielgeräts am Audioeingang
des Monitors und den Audioausgang des Monitors an den
Lautsprechern oder einem anderen Wiedergabegerät an.
• Die in jedem Eingangsmodus verwendeten
Audioeingangsanschlüsse sind ab Werk wie folgt eingestellt.
Eingangsmodus
Audioeingangsanschluss
(Werkseinstellung)
DVI-I Audio1 Eingangsanschluss
DisplayPort DisplayPort-Eingangsanschluss
HDMI1[PC], HDMI1[AV],
HDMI2[PC], HDMI2[AV]
PC/AV HDMI-Eingangsanschluss
D-SUB[RGB],
D-SUB[COMPONENT]
<D-SUB[KOMPONENTE]>,
D-SUB[VIDEO]
Audio2 Eingangsanschluss
Verbindung mit PC oder AV-Geräten
1. DisplayPort-Eingangsanschluss
• Verwenden Se ein handelsübliches DisplayPort-Kabel.
• Wählen Sie in DisplayPort unter AUDIO SELECT
<AUDIO AUSWAHL> im Menü SETUP <KONFIG.> den
Audioeingangsanschluss, der verwendet werden soll.
Wenn DisplayPort ausgewählt wurde, ist ein Anschließen
an den Audioeingangsanschluss nicht erforderlich.
2. DVI-I-Eingangsanschluss
• Verwenden Sie ein handelsübliches Signalkabel (DVI-I
29-polig).
• Wählen Sie in DVI-I unter AUDIO SELECT <AUDIO
AUSWAHL> im Menü SETUP <KONFIG.> den
Audioeingangsanschluss, der verwendet werden soll.
• Wenn ein falsches Eingangssignal angezeigt wird, stellen
Sie je nach Gerät, das angeschlossen werden soll,
EDID SELECT (DVI-I) <EDID-AUSWAHL (DVI-I)> unter
INPUT SELECT <EINGANGSWAHL> im Menü SETUP
<KONFIG.> entsprechend ein.
3. PC/AV HDMI1-Eingangsanschluss
4. PC/AV HDMI2-Eingangsanschluss
• Verwenden Sie ein handelsübliches HDMI-Kabel, das
dem HDMI-Standard entspricht.
• Stellen Sie je nach Gerät, das angeschlossen werden soll,
HDMI1 oder HDMI2 unter INPUT SELECT <EINGANGSWAHL>
im Menü SETUP <KONFIG.> entsprechend ein.
• Wählen Sie in HDMI1[AV], HDMI1[PC], HDMI2[AV] oder
HDMI2[PC] unter AUDIO SELECT <AUDIO AUSWAHL> im
Menü SETUP <KONFIG.> den Audioeingangsanschluss, der
verwendet werden soll.
Wenn HDMI ausgewählt wurde, ist ein Anschließen an den
Audioeingangsanschluss nicht erforderlich.
5. PC/AV D-Sub-Eingangsanschluss
• Stellen Sie je nach Gerät, das angeschlossen werden
soll, D-SUB unter INPUT SELECT <EINGANGSWAHL>
im Menü SETUP <KONFIG.> entsprechend ein.
• Für die Verwendung mit D-SUB[VIDEO] verbinden Sie
bitte den grünen Anschluss mit dem Videoausgang des
Geräts.
• Wählen Sie in D-SUB[RGB], D-SUB[COMPONENT]
<D-SUB[KOMPONENTE]> oder D-SUB[VIDEO] unter
AUDIO SELECT <AUDIO AUSWAHL> im Menü SETUP
<KONFIG.> den Audioeingangsanschluss, der verwendet
werden soll.
6. Audio1 Eingangsanschluss
7. Audio2 Eingangsanschluss
• Das verwendete Audiokabel sollte widerstandslos sein.
• Wählen Sie unter AUDIO SELECT <AUDIO AUSWAHL> im
Menü SETUP <KONFIG.> den Audioeingangsanschluss,
der im jeweiligen Modus verwendet werden soll.
8 1 2 9 6 7
13
11
12
10
5
3
4
