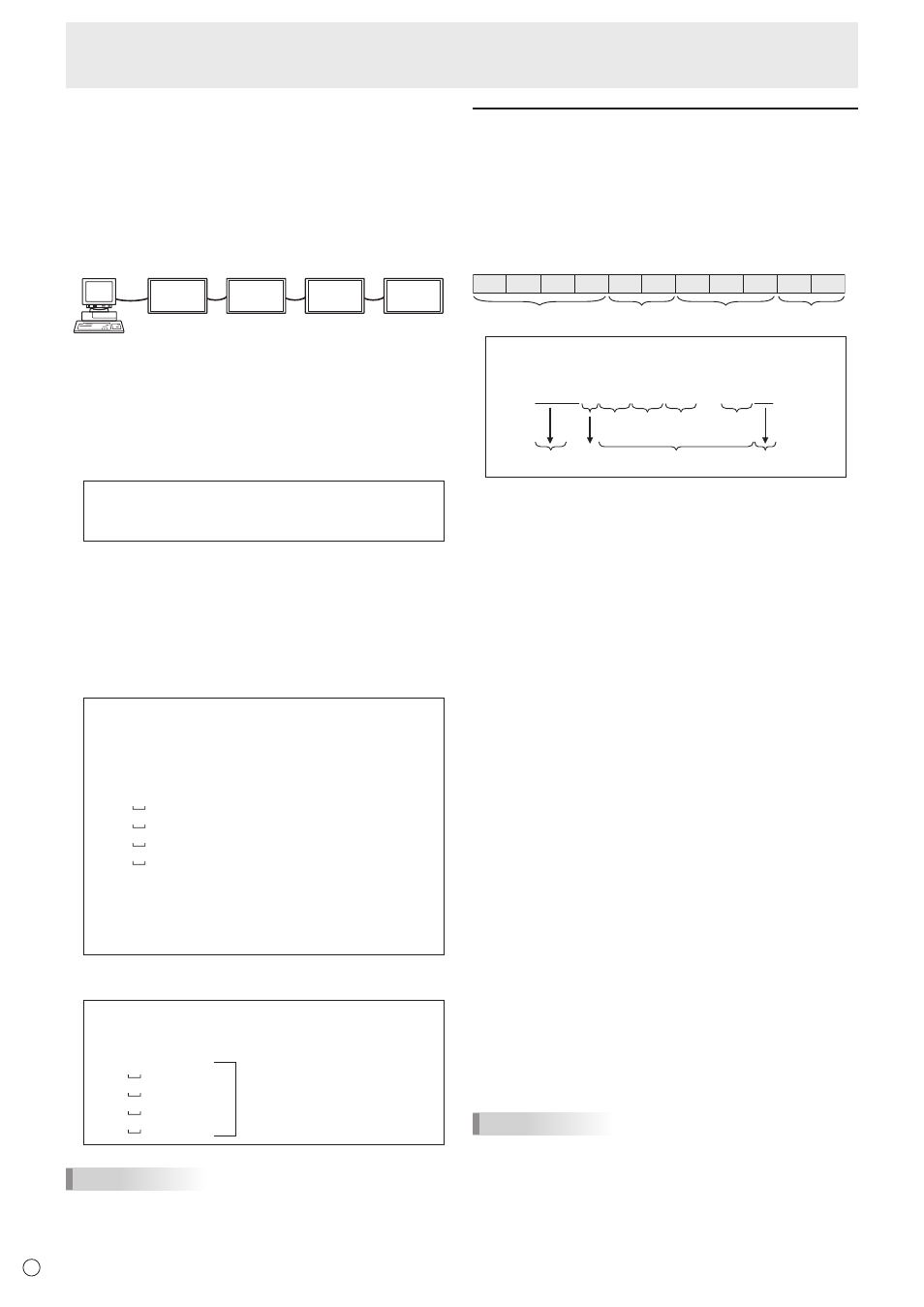

36
D
Steuerung des Monitors über einen PC (RS-232C)
n Wiederholungssteuerung
Dieses System verfügt über eine Funktion, mit der
mehrere hintereinander geschaltete Monitore über
einen einzigen Befehl eingestellt werden können. Diese
Funktion bezeichnet man als Wiederholungssteuerung. Die
Wiederholungssteuerung kann auch ohne Zuweisung von
ID-Nummern verwendet werden.
[Beispiel]
Setze 1 Setze 2 Setze 3 Setze 4
* Wenn Monitore wie oben gezeigt miteinander verbunden sind,
können Sie einen Befehl wie z.B. “Die Eingangseinstellungen
aller Monitore auf D-SUB[RGB] setzen” ausführen.
n Wiederholungssteuerungsbefehl
Für die Wiederholungssteuerung muss das VIERTE ZEICHEN
des Parameters auf “+” gesetzt werden.
Beispiel:
VOLM030 + ←
Stellt die Lautstärke aller Monitore
auf 30 ein.
Bei der Wiederholungssteuerung senden alle angeschlossenen
Monitore eine Antwort zurück.
Wenn Sie überprüfen möchten, ob ein Wert von einem bestimmten
Gerät zurückgesendet wurde, müssen Sie zuvor jedem Monitor eine
eigene ID-Nummer zuweisen. Wenn einige Monitore keine Antwort
senden, liegt dies wahrscheinlich daran, dass diese Monitore den
Befehl nicht erhalten oder den Befehl noch nicht abgearbeitet haben.
Senden Sie keinen neuen Befehl.
Beispiel: (Wenn 4 Monitore miteinander verbunden
sind, denen die ID-Nummern 1 bis 4
zugewiesen wurden)
VOLM030 +
WAIT
OK 001
OK 002
OK 003
OK 004 ← Wenn 4 Monitore hintereinander
angeschlossen sind, kann ein
zuverlässiger Betrieb nur sichergestellt
werden, indem ein neuer Befehl nur
nach Eingang einer Antwort vom 4.
(letzten) Monitor gesendet wird.
Die Wiederholungssteuerung kann auch zum Auslesen der
Einstellungen verwendet werden.
Beispiel:
VOLM ? ? ? +
WAIT
10 001
Die Lautstärkeeinstellungen
aller Monitore werden
zurückgesendet.
20 002
30 003
30 004
TIPPS
• Wird die Wiederholungssteuerung während der
ID-Zuweisung (IDSL, IDLK) verwendet, so wird die
ID-Zuweisung abgebrochen.
Einstellung der GAMMA Benutzerdaten
n Übertragen der GAMMA Benutzerdaten
Verwenden Sie die Befehle für die Benutzerdatenübertragung
(UGRW, UGGW und UGBW). Unterteilen Sie die insgesamt
512 Abschnitte der Benutzerdaten für jede der R-, G-,
B-Farben in 16 Blöcke und übertragen Sie mit jedem Befehl
jeweils 32 Datenabschnitte.
C1 C2 C3 C4 P1 P2 P3 P4
… S1 S2
Befehlsfeld Blocknummer (01 bis 16) Datenfeld Prüfsummenfeld
Beispiel: Um die Daten von Block 1 (0 bis 31 Ebenen)
der Rot-Daten (R) zu übertragen
UGRW01000000010002 … 0031C0
Blocknummer 32 Datenabschnitte
Ein Datenabschnitt besteht
aus 4 Ziffern.
Befehl Prüfsumme
* Besteht der Datenabschnitt aus weniger als 4 Ziffern, fügen
Sie eine “0” (Null) hinzu, damit es 4 Ziffern sind.
* Das Prüfsummenfeld ist die niederwertige Ein- Byte-
Zeichenfolge (ASCII), die die Summe der Blocknummer
und der 32 Datenabschnitte im Hexadezimalsystem angibt
(0 bis F).
n Speichern der GAMMA Benutzerdaten
Verwenden Sie die Befehle zum Speichern der Benutzerdaten
(UGSV), um die übertragenen Benutzerdaten im Monitor zu
speichern.
Werden die Daten nicht gespeichert, erfolgt ihre Löschung, wenn:
• der Hauptnetzschalter ausgeschaltet wird
• der STANDBY MODE <STANDBY-MODUS> auf LOW
POWER <GERINGE LEISTUNG> eingestellt ist und
der Monitor in den Standby-Modus/Eingangssignal-
Wartemodus wechselt
n Aktivieren der GAMMA Benutzerdaten
Um die übertragenen Benutzerdaten zu aktivieren, wählen Sie
im Menü PICTURE <BILD> unter GAMMA die Option USER
<BENUTZER> oder senden Sie den entsprechenden RS-232C-Befehl.
n Überprüfen der GAMMA Benutzerdaten
Verwenden Sie die Befehle zum Lesen der
Benutzerdaten (UGRR, UGGR und UGBR), um die 512
Benutzerdatenabschnitte für jede der R-, G-, B-Farben
zurückzusenden. Unterteilen Sie die Daten in 16 Blöcke und
übertragen Sie mit jedem Befehl jeweils 32 Datenabschnitte.
Der Wert, der zurückgesendet wird, ist nicht der im Monitor
gespeicherte Wert, sondern der im Zwischenspeicher für die
Anzeige gespeicherte Wert. (Diese Werte sind identisch, wenn
der oben genannte Speicherbefehl für die Benutzerdaten
(UGSV) gesendet wurde.)
TIPPS
• Die Benutzerdaten werden nicht durch RESET im Menü
PICTURE <BILD> initialisiert. Um die Benutzerdaten
zu initialisieren, verwenden Sie im Menü FUNCTION
<FUNKTION> die Option ALL RESET <SYSTEMRESET>.
Der Befehl zum Initialisieren der GAMMA Benutzerdaten
(UGRS) ermöglicht nur das Initialisieren der Benutzerdaten.
