Technische daten n maßzeichnungen – Sharp PN-E703 Benutzerhandbuch
Seite 57
57
D
Technische Daten
n

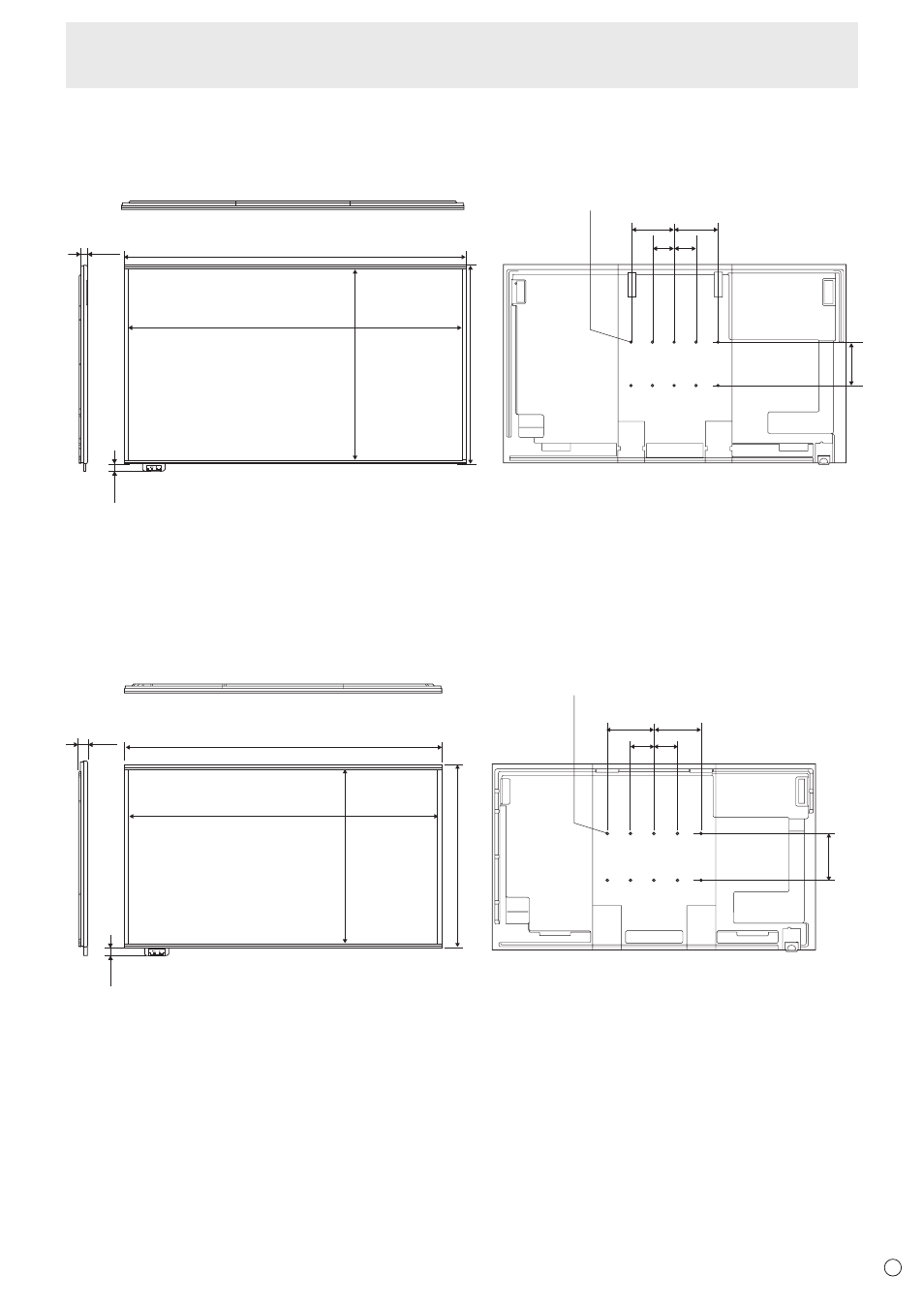

Maßzeichnungen
Die angegebenen Werte sind Zirkawerte.
[PN-E703]
916
1578
39,4
11
,2
200
200
200
Einheit: mm
VESA-Bohrungen *
Öffnungsbreite (1541)
Öf
fnungshöhe
(877)
100 100
Achten Sie bei der Montage des Monitors darauf, dass ein Wandmontagewinkel für eine VESA-kompatible Montage
verwendet wird.
SHARP empfiehlt die Verwendung von M6 Schrauben. Ziehen Sie diese fest an.
Beachten Sie, dass die Schraubenlochtiefe des Monitors 10 mm beträgt. Durch eine mangelhafte Befestigung kann das
Gerät zu Boden fallen und dabei Verletzungen verursachen oder selbst beschädigt werden. Die Schraube sollte mindestens
8 mm in das Schraubenloch eingreifen. Verwenden Sie einen Winkel gemäß Norm UL1678, der mindestens das vierfache
Gewicht des Monitors tragen kann.
[PN-E603]
200
Einheit: mm
11
,2
39,4
1378
Öffnungsbreite (1340)
Öf
fnungshöhe
(755)
794
VESA-Bohrungen *
200
200
100 100
Achten Sie bei der Montage des Monitors darauf, dass ein Wandmontagewinkel für eine VESA-kompatible Montage
verwendet wird.
SHARP empfiehlt die Verwendung von M6 Schrauben. Ziehen Sie diese fest an.
Beachten Sie, dass die Schraubenlochtiefe des Monitors 10 mm beträgt. Durch eine mangelhafte Befestigung kann das
Gerät zu Boden fallen und dabei Verletzungen verursachen oder selbst beschädigt werden. Die Schraube sollte mindestens
8 mm in das Schraubenloch eingreifen. Verwenden Sie einen Winkel gemäß Norm UL1678, der mindestens das vierfache
Gewicht des Monitors tragen kann.
