13

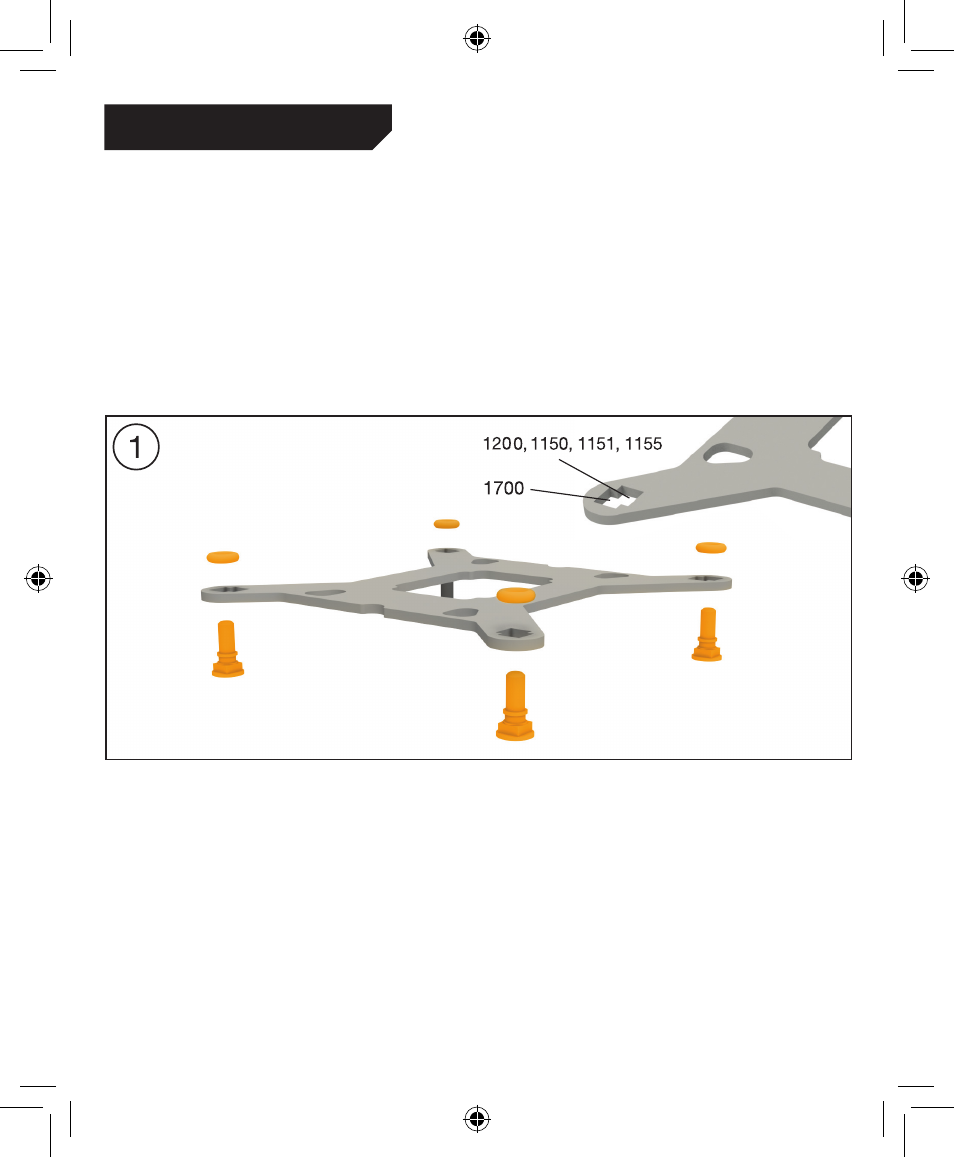

Affi xing the backplate
Place the Intel backplate screws in the notches
found on the rear of the Intel backplate. Observe
the drilled holes for the actual CPU socket. Use
the O-rings to fasten the backplate screws on
the Intel backplate. Once the Intel backplate is
assembled for the actual Intel socket, position it
beneath the motherboard. Make sure that the Intel
backplate screws exactly match the positions of
the motherboard holes.
Befestigung der Backplate
Platzieren Sie die Intel Backplate Schrauben
in die auf der Rückseite der Intel Backplate
befi
ndlichen Aussparungen. Beachten Sie
hierzu die Bohrlöcher für den jeweiligen
Sockel. Verwenden Sie zur Befestigung der
Backplate-Schrauben auf der Intel-Backplate
die O-Ringe. Sobald die Intel-Backplate für
den jeweiligen Intel-Sockel zusammengebaut
ist, positionieren Sie es unter dem Mainboard.
Achten Sie dabei darauf, dass die Intel Backplate-
Schrauben genau in den Mainboardlöchern
positioniert sind.
The following parts are needed for this:
Pure Loop 2 FX CPU cooler (1), Light Wings fans (2), ARGB-PWM-Hub (3), Intel Backplate (4), Intel
mounting brackets (5), Intel mounting brackets LGA 1700 (6), Intel spacer nut B (9), mounting bracket
fastening screws (11), Intel backplate screws (12), radiator mounting screws (14), fan mounting screws
(15), Hub mounting screws (16), O-rings (17), thermal paste (18), double sided tissue tape (21)
Es werden folgende Bauteile benötigt:
Pure Loop 2 FX CPU-Kühler (1), Light Wings Lüfter (2), ARGB-PWM-Hub (3), Intel Backplate (4), Intel
Montagebrücken (5), Intel Montage-brücken LGA 1700 (6), Intel Gewindebolzen B (9),
Befestigungsschrauben für die Montagebrücke (11), Intel Backplate-Schrauben (12), Radiator
Befestigungsschrauben (14), Lüfter Befestigungsschrauben (15), Hub-Befestigungsschrauben (16),
O-Ringe (17), Wärmeleitpaste (18), Doppelseitiges Klebeband (21)
Intel LGA 1700 / 1200 / 1150 / 1151 / 1155
