SO IST IHR NEUER RECORDER EINSATZBEREIT
Grundsätzlicher
Anschluß
ÜBERPRÜFEN SIE DEN KARTON-
INHALT
1
Stellen Sie sicher, daß alle in den "Technische Daten"
(
੬
S. 82) aufgelisteten Zubehörteile im Lieferumfang
enthalten sind.
BESTIMMEN SIE EINEN GEEIG-
NETEN AUFSTELLORT
2
Stellen Sie den Recorder auf einer stabilen, flachen und
waagerechten Fläche auf.
SCHLIESSEN SIE DEN RECORDER
AN IHR TV-GERÄT AN
3
a– Ziehen Sie das Antennenkabel vom TV-Gerät ab.
b– Schließen Sie das Antennenkabel an die rückseitige
Buchse ANT. IN des Recorders an.
c– Verbinden Sie mit dem mitgelieferten HF-Kabel die
rückseitige Buchse ANT. OUT des Recorders mit der
Antennenbuchse des TV-Geräts.
d– Verbinden Sie mit dem mitgelieferten SCART-Kabel
die rückseitige Buchse AV1 IN/OUT des Recorders
mit der 21-pol. SCART-Buchse des TV-Geräts.
e– Den AV1 OUT-Wahlschalter wie erforderlich
einstellen. Siehe "WAHL DES AV1-EINGANGS-/
AUSGANGSSIGNALS BEI AV-ANSCHLUSS" weiter
unten.
SCHLIESSEN SIE DEN RECORDER
AN DAS STROMNETZ AN
4
Verbinden Sie den Netzeingang an der Rückseite des
Recorders über das mitgelieferte Netzkabel mit einer
Netzsteckdose.
Bitte beachten Sie die folgenden Angaben zur Herstellung von
Anschlüssen sorgfältig. IHR VIDEORECORDER IST ERST DANN
VOLLSTÄNDIG EINSATZBEREIT, WENN ALLE ANSCHLÜSSE
EINWANDFREI HERGESTELLT WURDEN.

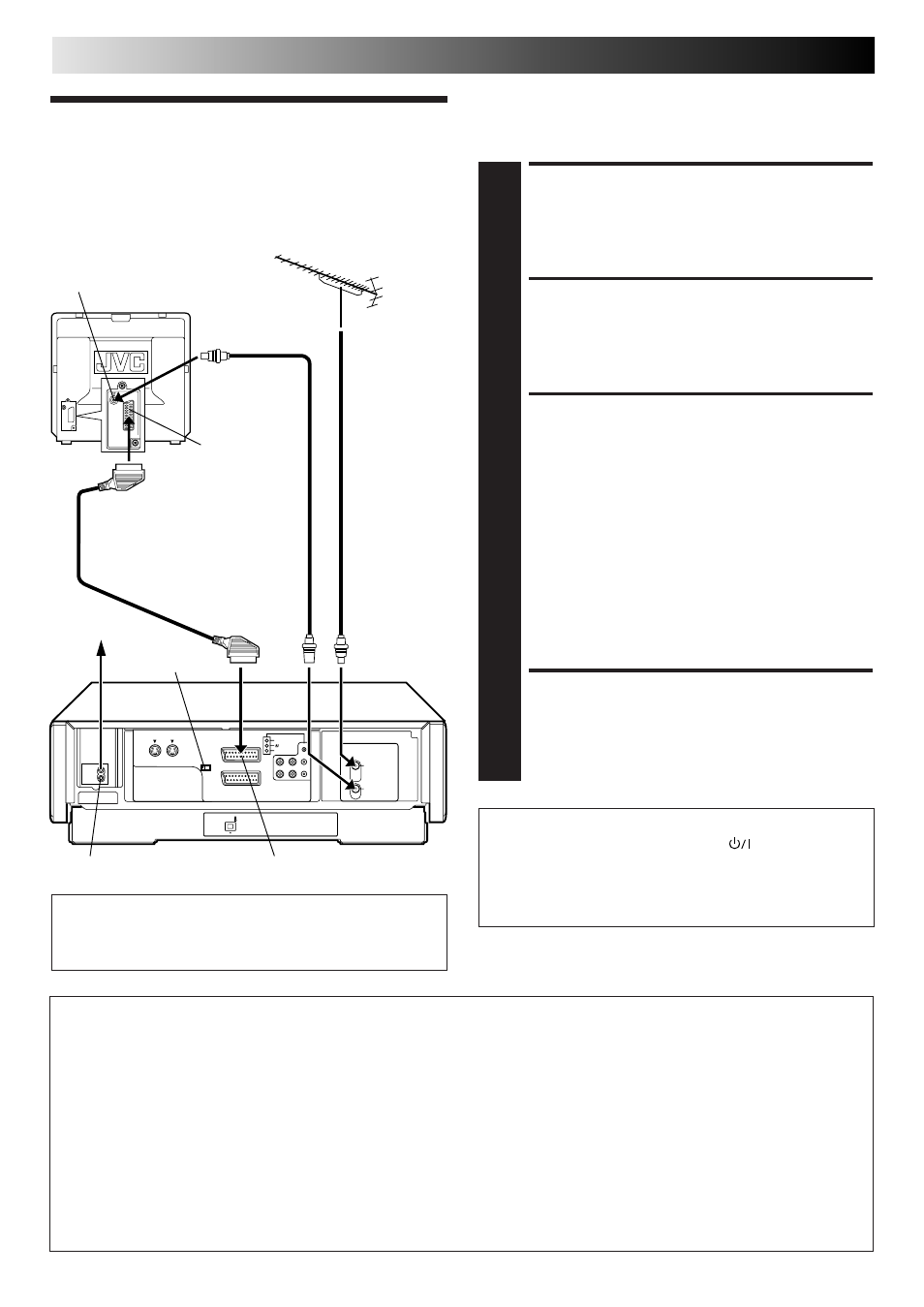

21-pol. SCART-Kabel
(mitgeliefert)
Antennenbuchse
Rückansicht
Wird der Recorder nach Anschluß des Netzkabels an einer
Netzsteckdose das erste Mal mit Taste
am Recorder
oder auf der Fernbedieneinheit eingeschaltet, erscheint die
On-Screen- und/oder Displayfeld-Anzeige für die
länderspezifische Einstellung. Lösen Sie nun wie auf Seite 6
beschrieben die automatische Grundeinstellung aus.
TV-Gerät-Rückseite
21-pol. SCART-
Buchse
HF-Kabel
(mitgeliefert)
AV1 IN/OUT
TV-Antennen-
kabel
Netzsteckdose
ACHTUNG:
Ihr TV-Gerät muß eine 21-pol. SCART-Buchse (AV-Eingang)
zum Anschliessen des Recorders aufweisen.
WAHL DES AV1-EINGANGS-/AUSGANGSSIGNALS BEI AV-ANSCHLUSS
Die Buchse AV1 IN/OUT kann als Eingang und Ausgang sowohl für ein FBAS-Signal (herkömmliches Farbsignal) als auch für ein
Y/C-Signal (getrenntes Chrominanz- und Luminanzsignal) verwendet werden. Zur Wahl des Eingangssignals stellen Sie "AV1
ANSCHLUSS" entweder auf "VIDEO" (herkömmliches Farbsignal) oder "S-VIDEO" (Y/C-Signal) ein (
੬
S. 54). Zur Wahl des
Ausgangssignals verwenden Sie den rückseitigen AV1 OUT-Wahlschalter.
● Ist der SCART-Anschluß (Eurobuchse) Ihres TV-Geräts nur für das herkömmliche Farbsignal geeignet, diesen Schalter in
Position COMP. bringen.
● Ist der SCART-Anschluß (Eurobuchse) Ihres TV-Geräts auch für ein getrenntes Y/C-Signal geeignet, diesen Schalter in Position
Y/C bringen. So kommt die S-VHS-Bildbrillanz in optimaler Qualität auf den Bildschirm. (Zum Anschluß muß ein Y/C-
taugliches 21-pol. SCART-Kabel verwendet werden.)
HINIWEISE:
●
Je nach Ausführung der SCART-Buchse an Ihrem TV-Gerät muß Ihr TV-Gerät auf VIDEO (AV), Y/C oder RGB geschaltet
werden.
●
Angaben zur Betriebsumschaltung an Ihrem TV-Gerät entnehmen Sie bitte der entsprechenden Bedienungsanleitung.
●
Zur Nutzung der hochwertigen S-VHS-Bildqualität können Sie auch den S-VIDEO-Anschluß (Seite 5) verwenden.
AV1OUT-
Wahlschalter
Netzeingang
