DE
59
AV1 IN/OUT (L-1)
AV2 IN/DECODER (L-2)
DV IN
AV1 OUT
COMP. Y/C
S IN
(S-1)
S OUT
R.PAUSE
ANT. IN
ANT. OUT
R
L
AUDIO
OUT IN (S-1)
SYNCHRO EDIT
JLIP
DECODER VCR TV
HINWEISE:
● Um ein Satelliten-Programm mit Y/C-Signal aufzunehmen,
stellen Sie Sie "AV2 ANSCHLUSS" auf "AV2" und "AV1
ANSCHLUSS" auf "S-VIDEO". Auf diese Weise läßt sich ein
hochwertiges S-VHS-Bild erzielen.
● Wenn Sie die Buchsen S OUT und AUDIO OUT dieses
Recorders mit dem TV-Gerät verbinden, läßt sich ein
hochwertiges S-VHS-Bild erzielen.
● Bei Verwendung dieses Anschlusses steht die Funktion für
automatische Satelliten-Programm-Aufnahme nicht zur
Verfügung.
● Zur Aufnahme eines Satelliten-Programmes über den
Satelliten-Tuner rufen Sie mit den numerischen (NUMBER)
Tasten und/oder der Taste TV PROG die Displayfeld-Anzeige
"L-1" ab.
● Zum Empfang eines verschlüsselten Sendeprogramms den
Satelliten-Tuner verwenden.
● Weitere Angaben hierzu siehe die zum Satelliten-Tuner
mitgelieferte Bedienungsanleitung.
Antennenbuchse
TV-Geräterückseite
AV-Scartbuchsen
(21-pol.)
An Netzsteckdose
Fernsehantennen-
kabel
Satellitentuner
Sat-Antennenkabel
Satelliten-Schüssel
Antenne
RF OUT
ANT. IN
Recorderrückseite

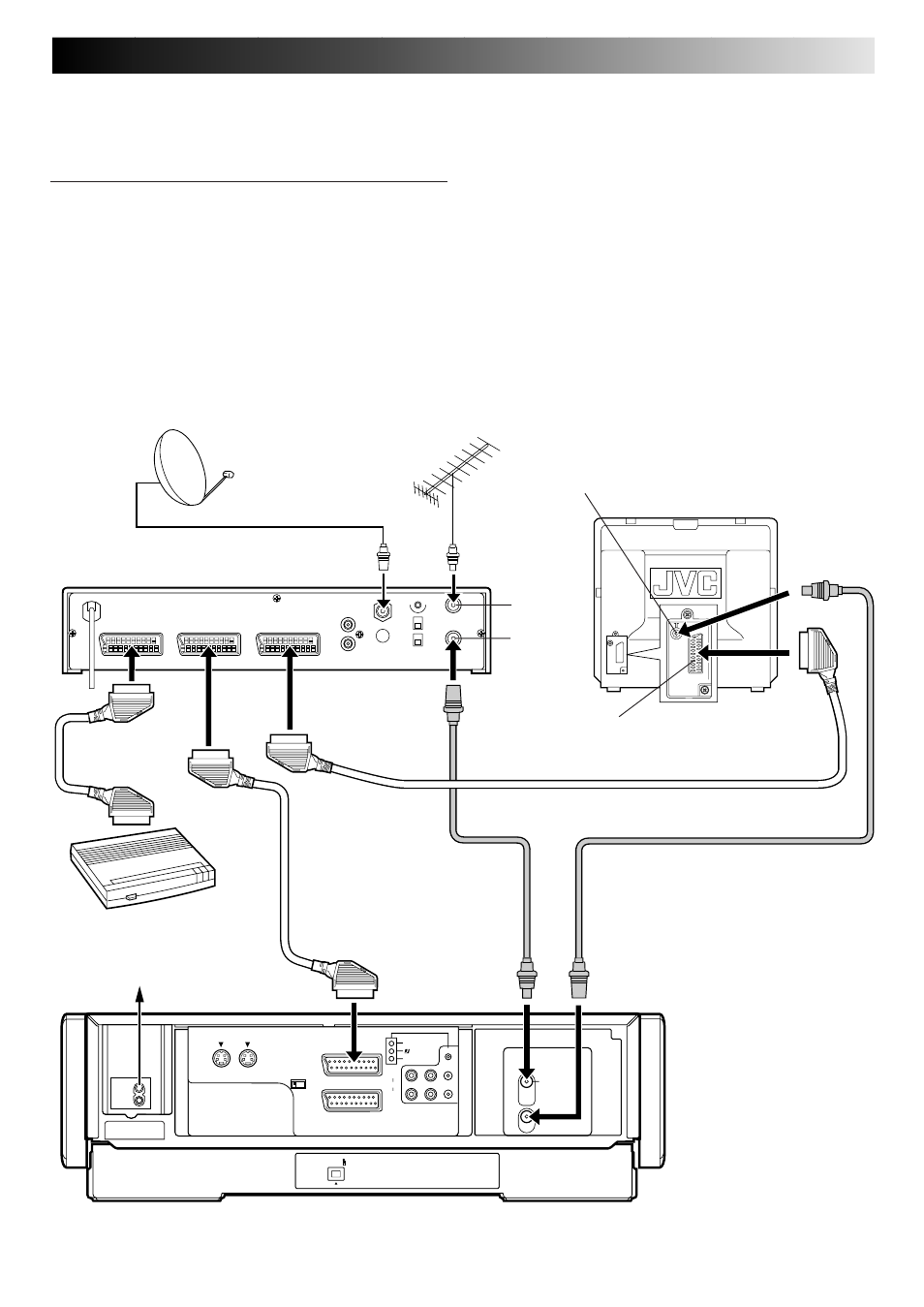

Grundlegende Anschlüsse
Das folgende Beispiel zeigt die grundlegenden
Anschlüsse, wenn sowohl ein Satelliten-Tuner als auch
ein Decoder vorhanden ist.
Verbinden Sie den Decoder mit der Buchse des Satelliten-
Tuners und die Buchse AV1 IN/OUT dieses Recorders mit der
Buchse des Satelliten-Tuners. Dann schließen Sie den Satelliten-
Tuner an das TV-Gerät an.
Decoder
