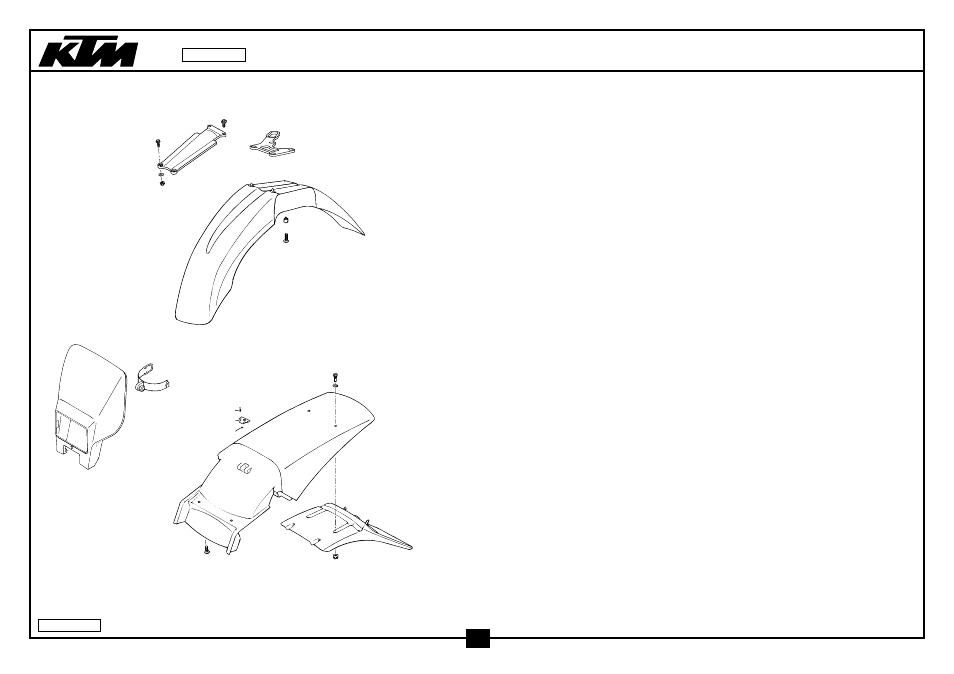

MASKE, KOTFLÜGEL
MASK, FENDERS
400/540 ‘98
9
21
64
54
22
8
7
5
20
10
2
3
53
62
6
65
52
55
56
18
98-583.08.4
19
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
2
502.11.401.100/04 SCHEINW.MASKE UFO ORANGE ‘98
HEADLIGHT MASK UFO ORANGE ‘98
1
3
503.08.002.000
MASKENGUMMI UFO D=50MM ‘97
MASK RUBBER UFO D=50MM ‘97
2
5
0015 050123
SK.BUNDSCHRAUBE M 5X12 SW=8
HH COLLAR SCREW M 5X12 WS=8
2
6
400.06.006.000
FASSONSCHEIBE 6MM
WASHER 6MM
2
7
0021 050003
SCHEIBE DIN9021-A 5,3
WASHER DIN9021-A 5,3
2
8
0985 050003
SS.MUTTER DIN0985-M 5
SELF LOCKING NUT DIN0985-M 5
2
9
503.08.009.000
KOTFLÜGELSTREBE SCHWARZ ‘97
FENDER BRACE BLACK ‘97
1
10
502.08.410.100/04 VORDERRADKOTFLÜGEL ORANGE ‘97
FRONT FENDER ORANGE ‘97
1
18
546.08.019.200
TACHOWELLENFÜHRUNG ‘96
SPEEDOMETER CABLE GUIDE ‘96
1
20
502.08.020.000
DISTANZBÜCHSE 7X10X7,5
SPACER BUSHING 7X10X7,5
4
21
0014 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
4
22
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
2
52
0011 320800
BLINDNIETE 3,0X 8 STAHL
DUMMY RIVET 3,0X 8 STEEL
2
53
583.08.013.200/91 KOTFLÜGEL HINTEN SILBER ‘98
FENDER REAR SILVER ‘98
1
54
583.08.113.051
NUMMERTAFELTRÄGER EXC ‘93
NUMBER PLATE CARRIER EXC ‘93
1
55
583.07.042.051
WIDERLAGER SCHNELLVERSCHLUSS
THRUST BEARING QUICK RELEASE
1
56
0134 030003
UNTERLEGSCHEIBE DIN0134- 3,2
WASHER DIN0134- 3,2
2
62
0991 060203
SENKSCHRAUBE DIN7991-M 6X20
FLAT HEAD SCREW DIN7991-M 6X20
2
64
565.09.064.000
STOVER-FLANSCHMUTTER M6
SELF LOCKING NUT M6
2
65
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-583.08.4
