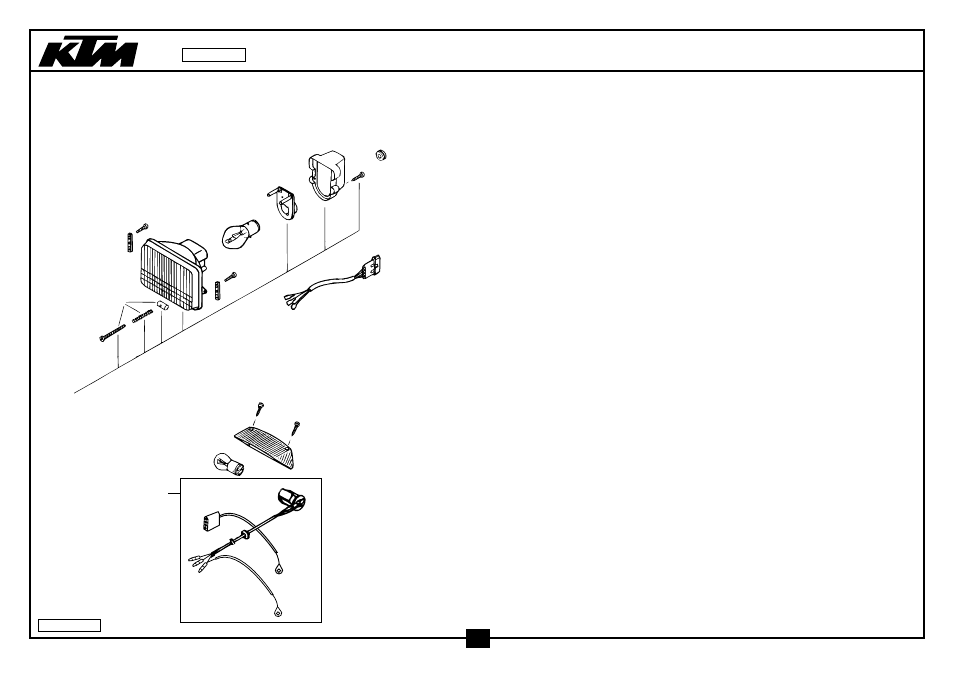

SCHEINWERFER, RÜCKLICHT HEAD LIGHT, REAR LIGHT 400/540 ‘98
18
16
15
17
14 13
12
11
13
12
70
10
51
52
42
98-583.14.3
25
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
10 502.11.610.000 SCHEINWERFER KPL. ELCOM ‘93 HEADLIGHT CPL. ELCOM ‘93 1
11 502.11.631.000 STELLSCHRAUBE KPL. M4X40 ADJUSTING SCREW CPL. M4X40 1
12 502.11.410.050 SCHEINWERFERHALTERUNG ‘93 HEADLIGHT BRACKET ‘93 2
13 0016 035103 PLASTITE SCHRAUBE Z 3,5X10 SPECIAL SCREW Z 3,5X10 4
14 441.11.038.000 BILUX-LAMPE 12V 35/35W BA20D BILUX-BULB 12V 35/35W BA20D 1
15 570.11.036.000 LAMPENFASSUNG BULB SOCKET 1
16 502.11.637.000 ABDECKKAPPE COVER CAP 1
17 0981 350133 LI.BLECHSCHR. DIN7981- 3,5X13 SHEET MET.SCR.DIN7981-3,5X13 2
18 310.08.060.000 KABELTÜLLE D=8MM OFFEN RUBBER SLEEVE D=8MM OPEN 1
42 570.11.045.000 LAMPE 12V 21/5W (BAY15D) BULB 12V 21/5W (BAY15D) 1
51 583.11.241.000 LEUCHTHAUBE ACERBIS ‘93 REAR LIGHT LENS ACERBIS ‘93 1
52 583.11.176.100 RÜCKLICHTKABELSTR. ACERBIS ‘95 TAIL LIGHT WIRING ACERBIS ‘95 1
70 502.11.610.010 KABEL FÜR SCHEINWERFER ‘93 CABLE FOR HEADLIGHT ‘93 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-583.14.3
