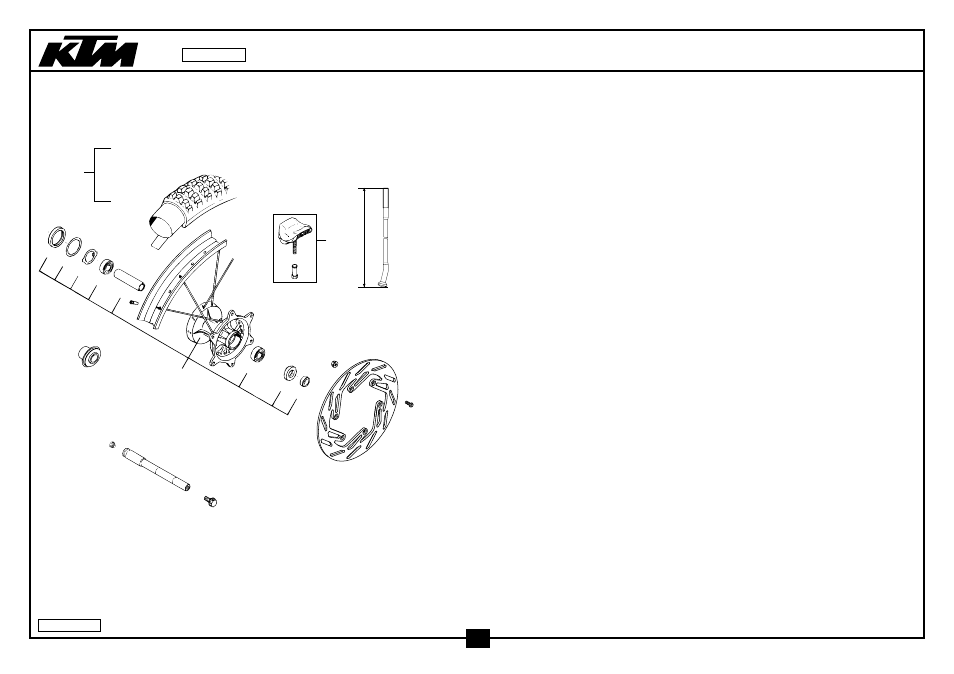

VORDERRAD
FRONT WHEEL
400/540 ‘98
30
25
13
14
15
9
8
41
5
11
3
4
6
7
2
22
10
12
32
2
10
11
12
1
20
21
16
17
40
98-583.09.3
21
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
580.09.001.144/90 VORDERRAD 1,6X21“ DID ‘93
FRONT WHEEL 1,6X21“ DID ‘93
1
2
546.09.010.044/90 VORDERRADNABE KPL.SILBER GS’93
FRONT HUB CPL. SILVER GS’93
1
3
546.09.011.000
LAGERDISTANZROHR 17,5X22X64,5
BEAR.SPACER TUBE 17,5X22X64,5
1
4
0625 060037
RILLENKUGELLAGER 6003 2SR C3
GROOVED BALL BEAR. 6003 2SR C3
1
5
0625 062032
RILLENKUGELLAGER 6203 2RS C3
GROOVED BALL BEAR. 6203 2SR C3
1
6
0760 253570
WELLENDICHTRING 25X35X7 BTSL
SHAFT SEAL RING 25X35X7 BTSL
1
7
546.09.051.000
DISTANZRING 17X25X7,5
SPACER RING 17X25X7,5
1
8
581.11.054.000
SCHEIBE 40 X 52 X 0,15 ‘92
WASHER 40 X 52 X 0,15 ‘92
1
9
0760 405270
WELLENDICHTRING 40X52X7 B
SHAFT SEAL RING 40X52X7 B
1
10
583.09.071.234
SPEICHE M5X234-15G 21“ DDE
SPOKE M5X234-15G 21“ DDE
36
11
565.09.072.000
STAHLNIPPEL M5
STEEL NIPPLE M5
36
12
546.09.070.200
FELGE VORNE 1,6X21“ DID
FRONT RIM 1,6X21“ DID
1
13
510.09.073.000
FELGENBAND 21“
RIM BAND 21“
1
14
510.09.075.000
SCHLAUCH 3.00/3.25 90/90-21“
HOSE 3,00/3,25 90/90-21“
1
15
503.09.074.000
REIFEN 90/90-21“ 54R ED661
TYRE 90/90-21“ 54R ED661
1
16
510.09.100.100
REIFENHALTER VM1 (1,60“)
RIM LOCK VM1 (1,60“)
1
17
503.10.090.050
MUTTER FÜR REIFENHALTER ‘96
NUT WHEEL HOLDER ‘96
1
20
565.09.060.700
BREMSSCHEIBE VORNE D=260MM
FRONT BRAKE DISK D=260MM
1
21
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
6
22
565.09.064.000
STOVER-FLANSCHMUTTER M6
SELF LOCKING NUT M6
6
25
550.09.086.000
VERSCHLUSSPFROPFEN SFL13
PLUG SFL13
1
30
503.09.081.000
STECKACHSE VORNE L=235MM
FRONT AXLE L=235MM
1
32
490.32.011.000
SK.BUNDSCHRAUBE M10X20
HH COLLAR SCREW M10X20
1
40
503.09.019.000
DISTANZBÜCHSE FÜR VORDERRAD
SPACER BUSHING FOR FRONT WHEEL
1
41
581.11.053.100
MITNEHMER FÜR TACHOANTRIEB ‘92
DRIVING DOG F.SPEEDOM.DRIVE’92
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-583.09.3
