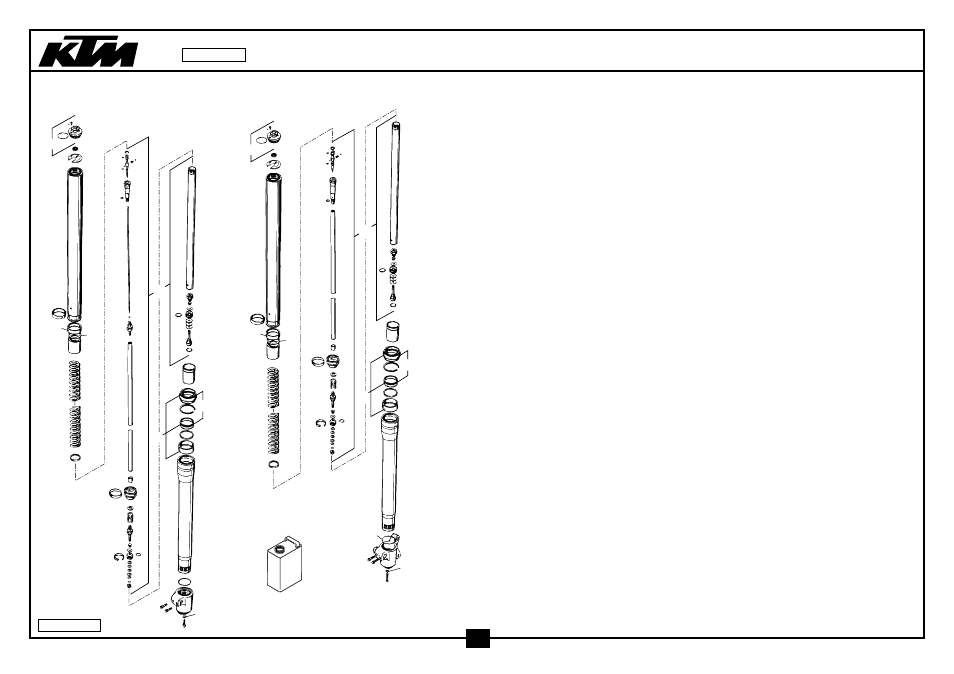

GABELBEINE WHITE POWER
FORK LEGS WP
400/540 ‘98
ZUGSTUFE RECHTS
REBOUND DAMPING RIGHT
DRUCKSTUFE LINKS
COMPRESS DAMPING LEFT
5 LITRE
5 L
IT
R
E
5
zu
to
5
zu
to
2 3
6
11
10
22
5
zu
to
23
24
23
24
30
32
5
zu
to
35
5
8
16
36
5
zu
to
42
42
40
43
42
42
38
43
1 3
5
zu
to
6
5
zu
to
22
5
zu
to
30
5
zu
to
32
35
5
8
16
36
5
zu
to
70
34
34
98-546.01.1
5
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
583.01.408.000
VERSCHLUSSKAPPE DRUCKSTUFE
SCREW CAP COMPRESS DAMPING
1
2
583.01.409.000
VERSCHLUSSKAPPE ZUGSTUFE
SCREW CAP REBOUND DAMPING
1
3
0770 400020
O-RING 40,00X2,00
O-RING 40,00X2,00
2
5
583.01.414.000
DICHTUNGSSATZ M.GLEITBÜCHSEN
GASKET SET WITH SLIDING BUSH
2
6
583.01.423.000
FEDERTELLER MIT SCHLITZ
SPRING RETAINER WITH SLOT
2
8
583.01.415.000
REP. SATZ WELLENDICHTRINGE
REPAIR KIT SHAFT SEAL RINGS
2
10
583.01.410.400
CARTRIDGE KPL.LI. 400/620SC’98
CARTRIDGE CPL.L/S 400/620SC’98
1
11
583.01.411.400
CARTRIDGE KPL.RE. 400/620SC’98
CARTRIDGE CPL.R/S 400/620SC’98
1
16
583.01.429.000
SPRENGRING D=50MM
CIRCLIP D=50MM
2
22
547.01.003.000
GABELHOLM D=50MM/L=668MM ‘98
FORK TUBE D=50MM/L=668MM ‘98
2
23
547.01.020.000
RING 47,5X8
RING 47,5X8
2
24
583.01.419.000
SCHEIBE 32X45X2
WASHER 32X45X2
2
30
547.01.021.038
FEDER 3,8 N/MM
SPRING 3,8 N/MM
X
30
547.01.021.040
FEDER 4,0 N/MM
SPRING 4,0 N/MM
X
30
547.01.021.042
FEDER 4,2 N/MM
SPRING 4,2 N/MM
2
30
547.01.021.044
FEDER 4,4 N/MM
SPRING 4,4 N/MM
X
30
547.01.021.046
FEDER 4,6 N/MM
SPRING 4,6 N/MM
X
30
547.01.021.048
FEDER 4,8 N/MM
SPRING 4,8 N/MM
X
32
547.01.016.000
RING 35X41,5X2,5
RING 35X41,5X2,5
2
34
547.01.022.000
BÜCHSE 44,5X35X80
BUSHING 44,5X35X80
2
35
547.01.018.000
GLEITBÜCHSE HYDRO-STOP L=73,5
SLIDING BUSH HYDRO-STOP L=73,5
2
36
547.01.004.000
AUSSENROHR L=439MM
OUTER TUBE L=439MM
2
38
547.01.006.000
GABELFAUST LINKS EXTREME ‘98
AXLE CLAMP L/S EXTREME ‘98
1
40
547.01.007.000
GABELFAUST RECHTS EXTREME ‘98
AXLE CLAMP R/S EXTREME ‘98
1
42
0015 080203
SK.BUNDSCHRAUBE M 8X20 SW=10
HH COLLAR SCREW M 8X20 WS=10
6
43
545.01.081.000
DICHTRING 8X12X1,5
SEAL RING 8X12X1,5
2
70
306007
GABELÖL SAE5 5 LITER
FORK OIL SAE5 5 LITER
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
