A

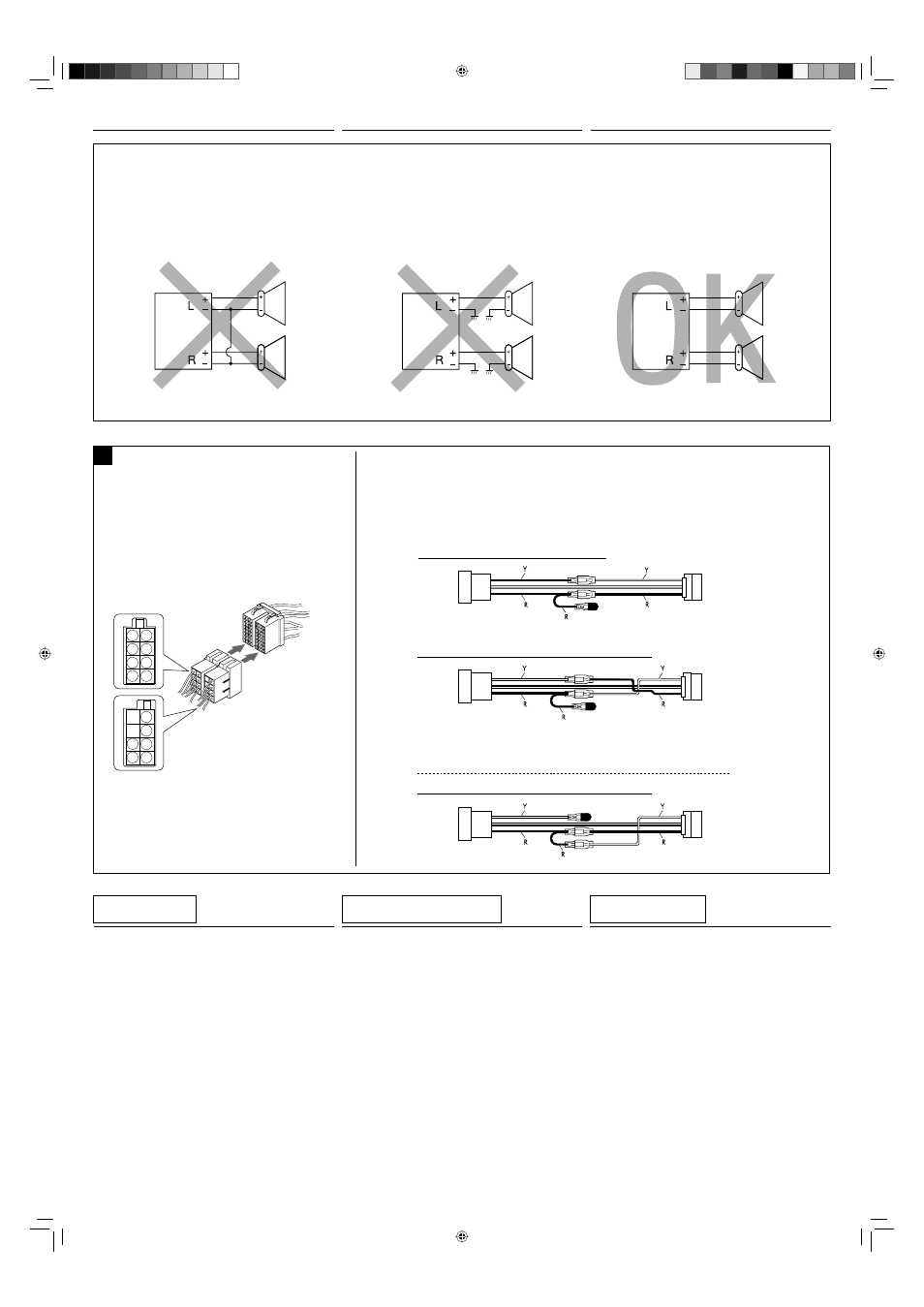

Wenn Ihr Fahrzeug mit dem ISO-
Steckverbinder ausgestattet ist / Si votre
voiture est équippée d’un connecteur ISO / Se
la propria auto dispone del connettore ISO
• Schließen Sie die ISO-Steckverbinder an, wie in der Abbildung gezeigt.
• Connectez les connecteurs ISO comme montré sur l’illustration.
• Collegare i connettori ISO come mostrato in figura.
Von der Fahrzeugkarosserie
De la carrosserie de la voiture
Dalla carrozzeria dell’auto
ISO-Stecker des mitgelieferten Stromkabels
Connecteur ISO pour le cordon
d’alimentation fourni
Connettore ISO del cavo di alimentazione
fornito
Von der Kabelseite aus gesehen
Vue à partir du côté des fils
Vista dal lato dei cavi
Bei bestimmten VW-/Audi- order Opel- (Vauxhall-) Fahrzeugen / Pour certaine voiture VW/
Audi ou Opel (Vauxhall) / Per alcune automobili VW/Audi o Opel (Vauxhall)
Es kann erforderlich sein, die Verdrahtung des mitgelieferten Stromkabels zu modifizieren, wie in der Abbildung gezeigt.
• Wenden Sie sich vor dem Einbau dieses Receivers an Ihre Auto-Fachwerkstatt.
Vous aurrez peut-être besoin de modifier le câblage du cordon d’alimentation fourni comme montré sur l’illustration.
• Contactez votre revendeur automobile autorisé avant d’installer l’appareil.
Potrebbe essere necessario modificare il cablaggio del cavo di alimentazione fornito come illustrato.
• Contattare il proprio rivenditore di automobili prima di installare questo ricevitore.
Original verdrahtung / Câblage original / Cablaggio originale
Modifizierte Verdrahtung 1 / Câblage modifié 1 / Cablaggio modificato 1
Verwenden Sie die modifizierte Verdrahtung 2 wenn der Receiver nicht einschaltet.
Utilisez le câblage modifié 2 si l’appareil ne se met pas sous tension.
Utilizzare il cablaggio modificato 2 se il ricevitore non viene acceso.
ISO-Steckverbinder
Connecteur ISO
Connettore ISO
Y: Gelb
Jaune
Giallo
R: Rot
Rouge
Rosso
Modifizierte Verdrahtung 2 / Câblage modifié 2 / Cablaggio modificato 2
ELEKTRISCHE ANSCHLÜSSE RACCORDEMENTS ELECTRIQUES COLLEGAMENTI ELETTRICI
PRECAUZIONI! Collegamento del cavo di
alimentazione e delle casse:
• NON collegare i fili del cavo di alimentazione per le casse
alla batteria dell’auto perché l’apparecchio ne verrebbe
seriamente danneggiato.
• PRIMA di collegare i fili del cavo si alimentazione per le casse alle
casse stesse, verificare il relativo cablaggio sulla vettura.
VORSICHTSMASSREGELN beim Anschließen
der Stromversorgung und Lautsprecher:
• Die Lautsprecherleitungen des Netzkabels NICHT an der
Autobatterie anschließen, da sonst das Gerät schwer
beschädigt wird.
• VOR dem Anschließen der Lautsprecherleitungen des
Spannunsgversorgungskabels an die Lautsprecher, die
Lautsprecherverdrahtung in Ihrem Auto überprüfen.
PRECAUTIONS sur l’alimentation et la
connexion des enceintes:
• NE CONNECTEZ PAS les fils d’enceintes du cordon
d’alimentation à la batterie; sinon, l’appareil serait
sérieusement endommagé.
• AVANT de connecter les fils d’enceintes du cordon d’alimentation
aux enceintes, vérifiez le câblage des enceintes de votre voiture.
FEHLERSUCHE
• Die Sicherung brennt durch.
* Sind die roten und schwarzen Leitungen richtig angeschlossen?
• Stromversorgung kann nicht eingeschaltet werden.
* Ist die gelbe Leitung angeschlossen?
• Kein Ton aus den Lautsprechern.
* Ist die Lautsprecherausgangsleitung kurzgeschlossen?
• Ton verzerrt.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die „–“ Anschlußklemmen der linken und rechten
Lautsprecher zusammen geerdet?
• Störgeräusche im Klang.
* Ist die hintere Erdungsklemme mit kürzeren und dickeren Kabeln
an das Fahrzeugchassis angeschlossen?
• Gerät wird heiß.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die „–“ Anschlußklemmen der linken und rechten
Lautsprecher zusammen geerdet?
• Dieser Receiver funktioniert überhaupt nicht.
* Haben Sie einen Reset am Receiver vorgenommen?
EN CAS DE DIFFICULTES
• Le fusible saute.
* Les fils rouge et noir sont-ils racordés correctement?
• L’appareil ne peut pas être mise sous tension.
* Le fil jaune est-elle raccordée?
• Pas de son des enceintes.
* Le fil de sortie d’enceinte est-il court-circuité?
• Le son est déformé.
* Le fil de sortie d’enceinte est-il à la masse?
* Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble
à la masse?
• Interférence avec les sons.
* La prise arrière de mise à la terre est-elle connectée au châssis de la
voiture avec un cordon court et épais?
• L’appareil devient chaud.
* Le fil de sortie d’enceinte est-il à la masse?
* Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble
à la masse?
• Cet appareil ne fonctionne pas du tout.
* Avez-vous réinitialisé votre appareil?
RICERCA GUASTI
• Il fusibile brucia.
* I fili rossi e neri sono stati collegati correttamente?
• Non si riesce ad accendere l’apparecchio.
* Il filo giallo è stato collegato?
• Non esce alcun suono dalle casse.
* Il filo di uscita delle casse è stato protetto contro i cortocircuiti?
• Suono distorto.
* Il filo di uscita delle casse è collegato a terra?
* I terminali “–” delle casse di sinistra e destra sono stati collegati a
terra in comune?
• Vi sono interferenze nell’audio.
* Il terminale a terra posteriore è collegato al telaio dell’automobile
per mezzo di cavi più corti e più grossi?
• L’apparecchio si surriscalda.
* Il filo di uscita delle casse è collegato a terra?
* I terminali “–” delle casse di sinistra e destra sono stati collegati a
terra in comune?
• L’unità non funziona.
* È stata inizializzata l’unità?
