5 6
V
Posez le clavier (A)
Placez le clavier sur les panneaux latéraux (D), avec les
vis de son panneau inférieur (situées vers l’arrière du cla-
vier) placées immédiatement derrière les rainures des fer-
rures situées à la partie supérieure des panneaux latéraux
(D), puis faites glisser le clavier vers l’avant jusqu’à ce
qu’il vienne en butée. FAITES ATTENTION A VOS
DOIGTS EN EXECUTANT CETTE OPERATION!!
Alignez les trous du panneau inférieur du clavier sur les
trous des ferrures des panneaux latéraux (centrez égale-
ment le clavier de manière à avoir un jeu identique de cha-
que côté) puis posez et serrez à fond les quatre vis à tête
plate de 6
x 16 millimètres 3.
B

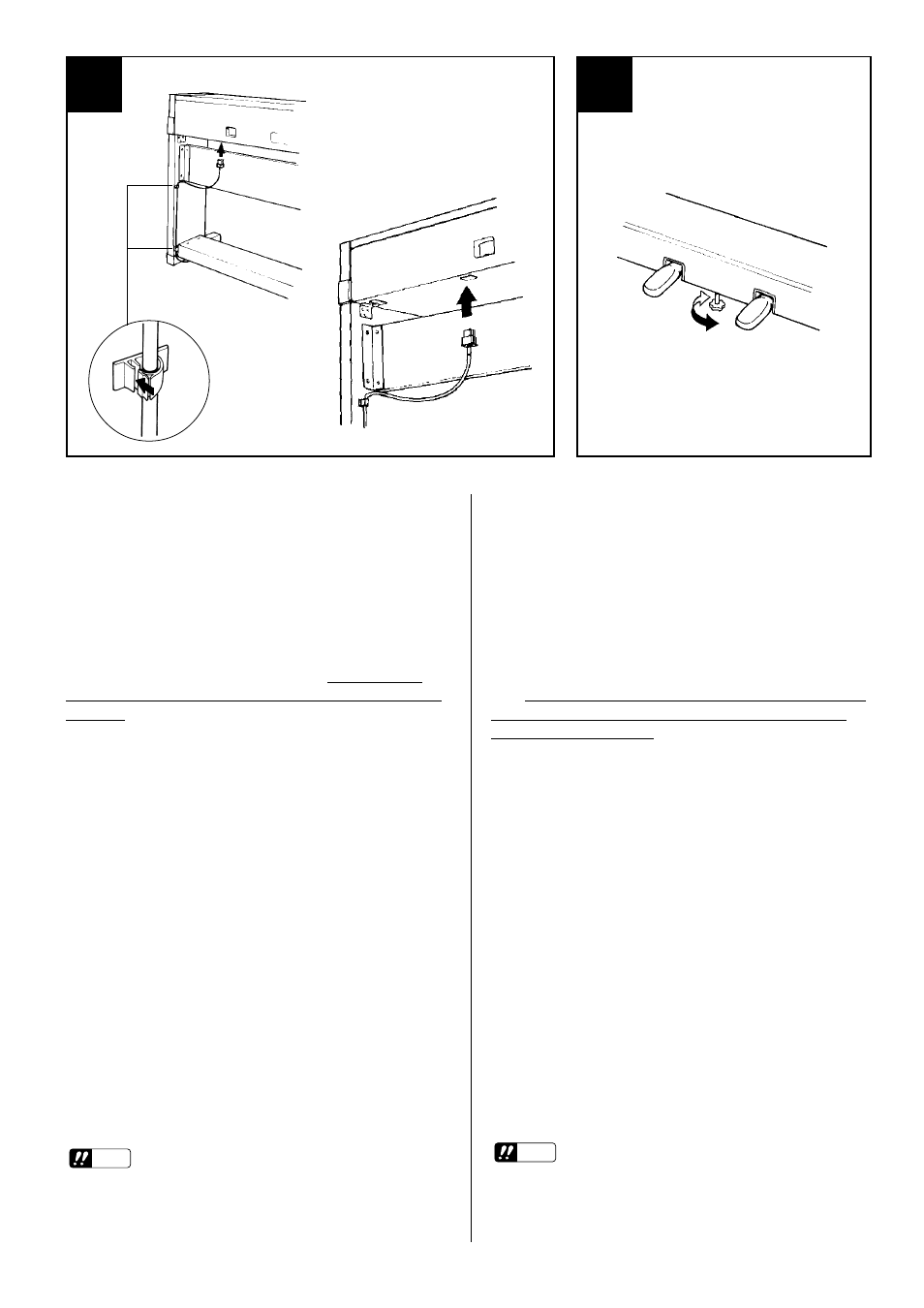

Connectez le cordon du pédalier
Faites passer le cordon du pédalier dans les deux sup-
ports de cordon situés sur le panneau latéral. La prise doit
être branchée au connecteur correspondant situé à la partie
inférieure du clavier (A). La prise ne peut être branchée
que dans un seul sens (la languette de la prise doit être
dirigée vers l’avant du clavier, comme montré sur l’illus-
tration) et n’essayez donc pas de la forcer pour la mettre en
place du mauvais côté.
N N’oubliez pas de régler la hauteur du
pédalier
Pour assurer la stabilité du pédalier (C), un dispositif de
réglage a été prévu à sa partie inférieure. Tournez ce dis-
positif jusqu’à ce qu’il soit en contact ferme avec la sur-
face du sol. Ce dispositif assure la stabilité du pédalier
lors de son utilisation et facilite la commande au pied des
effets. Si ce dispositif n’est pas en contact ferme avec le
sol, il pourra se produire une distorsion du son.
IMPORTANT • Après avoir assemblé le Clavinova, vérifiez une fois
de plus que toutes les vis sont bien serrées.
• Si le support du clavier penche d’un côté, fait du bruit
ou semble instable lorsque vous utilisez l’instrument,
vérifiez de nouveau et resserrez toutes les vis en
suivant les instructions d’assemblage données ci-
dessus.
V
Instale la unidad principal (A).
Coloque la unidad principal en los paneles laterales (D)
con los tornillos de su panel inferior (hacia la parte poste-
rior de la unidad principal) justo detrás de las ranuras de la
ménsula ubicada en la parte superior de los paneles latera-
les (D), después deslice el teclado hacia adelante hasta que
se pare. ¡TENGA CUIDADO CON SUS DEDOS MIEN-
TRAS LO HACE!
Alinee los orificios del panel inferior de la unidad prin-
cipal con los orificios de las ménsulas de los paneles late-
rales (también centre la unidad principal para producir una
holgura igual en los lados derecho e izquierdo, como se
muestra en la ilustración), después enrosque y apriete bien
los cuatro tornillos de cabeza plana de 6
x 16 mm 3.
B
Conecte el cable de los pedales.
Pase el cable de los pedales a través de los dos soportes
de cable del panel lateral. La clavija puede enchufarse en
el conector correspondiente de la parte inferior de la uni-
dad principal (A). La clavija se enchufa sólo en una direc-
ción (la lengüeta del conector debe estar encarada hacia el
lado del teclado de la unidad principal, como se muestra en
la ilustración), por eso no la fuerce en la dirección errónea.
N
Asegúrese de ajustar el ajustador.
Para la estabilidad del aparato, se proporciona un
ajustador en la parte inferior de la caja de pedales (C).
Gire el ajustador hasta que contacte firmemente con el
suelo. El ajustador asegura una operación estable de los
pedales y facilita el control del efecto de los pedales. Si el
ajustador no contacta firmemente con el suelo, puede re-
sultar en sonido distorsionado.
IMPORTANTE • Después de montar la Clavinova, compruebe otra
vez para asegurarse de que todos los tornillos se
han apretado bien.
• Si el soporte se inclina hacia un lado, hace ruidos
anormales, o parece inestable durante la utilización,
compruebe y apriete todos los tornillos mientras
sigue las instrucciones de montaje de arriba.
iv
A
A
C
Cord holder
Kabelhalter
Support de cordon
Soporte del cable
