4
ELEKTRISCHE ANSCHLÜSSE
26
BW25
www.krohne.com
09/2010 - 4000359402 MA_BW25_R05_de

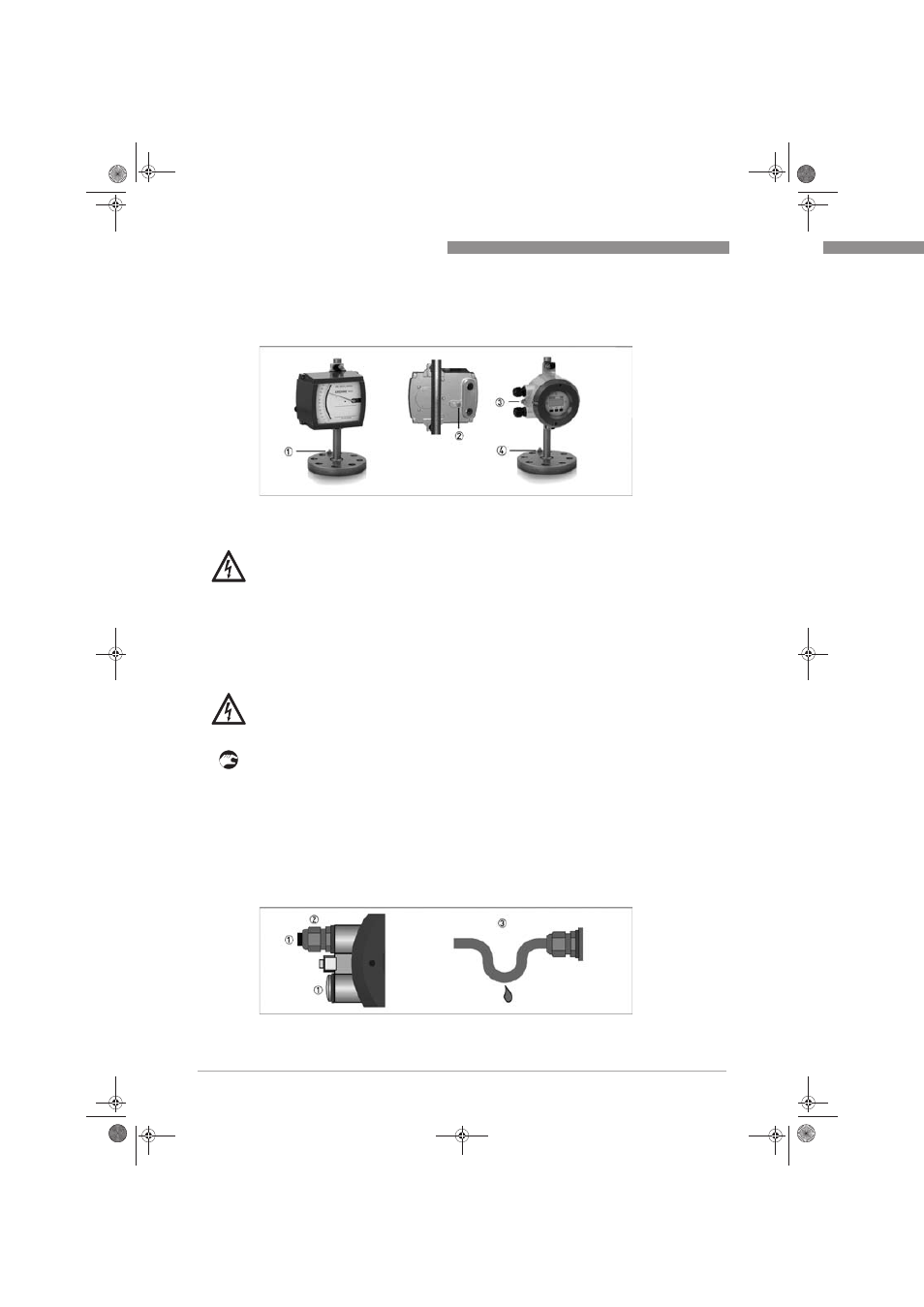

4.4 Erdung
4.5 Schutzart
Das Messgerät erfüllt alle Anforderungen gemäß Schutzart IP 67, NEMA 4x.
Folgende Punkte sind deshalb unbedingt zu beachten.
• Verwenden Sie nur Originaldichtungen. Diese müssen sauber sein und dürfen keine
Beschädigungen aufweisen. Defekte Dichtungen müssen ersetzt werden.
• Die verwendeten elektrischen Kabel müssen unbeschädigt sein und den Vorschriften
entsprechen.
• Die Kabel müssen vor dem Messgerät als Schlaufe 3 verlegt werden, um einen Wassereintritt
in das Gehäuse zu vermeiden.
• Die Kabeldurchführungen 2 müssen fest angezogen sein.
• Verschließen Sie nicht verwendete Kabeldurchführungen mit einem Blindstopfen 1.
1 Erdung am Flansch
2 Erdung Anzeige M9
3 Erdung Anzeige M10
GEFAHR!
Die Erdungsleitung darf keine Störspannungen übertragen.
Erden Sie keine weiteren elektrischen Geräte mit dieser Erdungsleitung.
GEFAHR!
Nach allen Service- und Wartungsarbeiten am Messgerät muss die angegebene Schutzklasse
wieder gewährleistet werden.
