Montage- und Bedienungsanleitung ACM 500
5
Messbereich R2
R1
1
0 V
0 V
2
0 V
24 V
3
24 V
0 V
4
24 V
24 V
Bitte beachten Sie die jeweilig gültigen Installationsvorschriften.

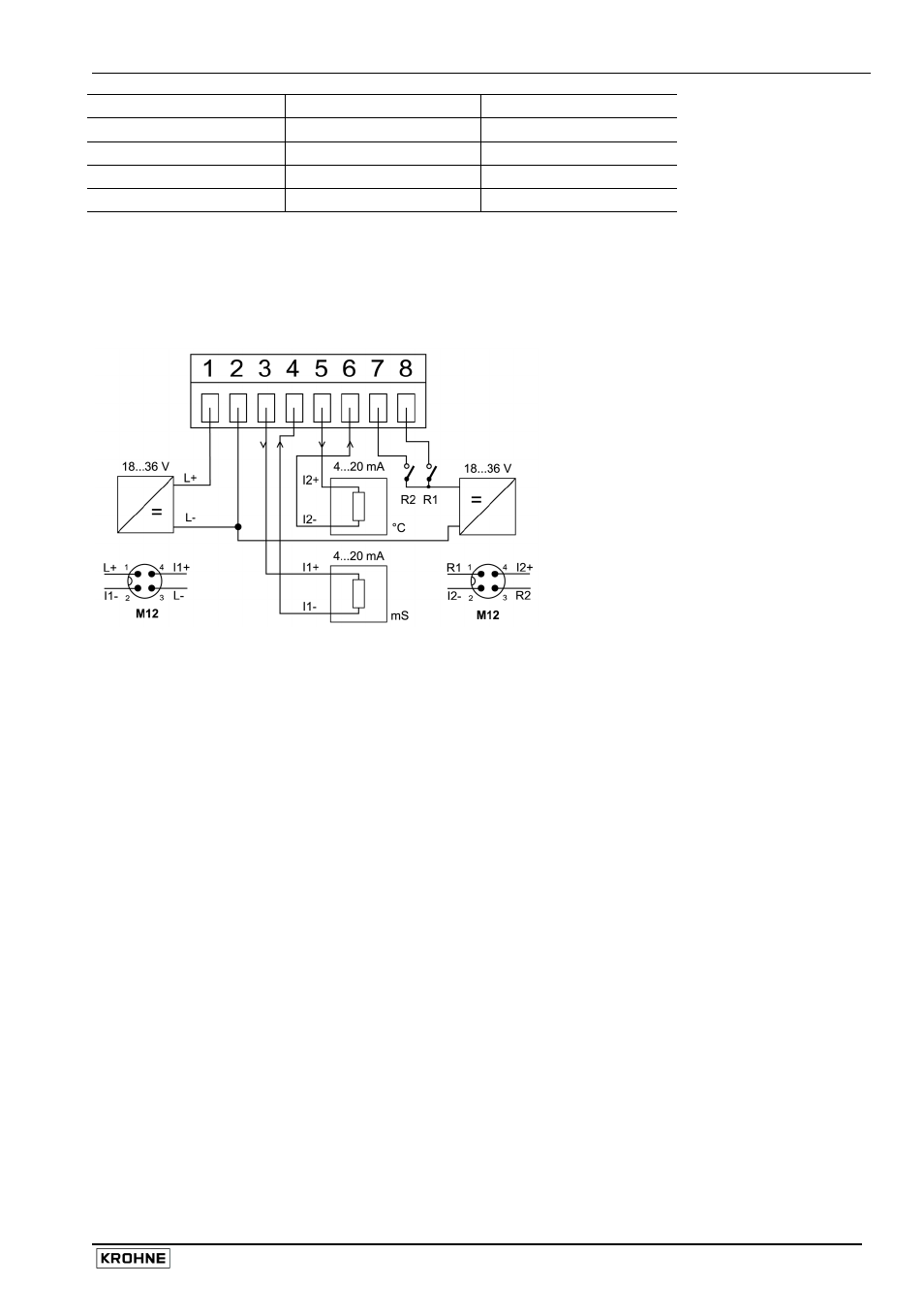

2.1 Anschlußplan
2.2 Inbetriebnahme
• Prüfen Sie die richtige Ausrichtung des Displays; dieses soll möglichst senkrecht zur
Durchflussrichtung stehen (bei Rohren).
• Prüfen Sie die Dichtheit an der Muffe.
• Vergewissern Sie sich, dass die Kabelverschraubungen dicht montiert bzw. die M12-Stecker
ordnungsgemäß verschraubt sind.
• Ohne Ansteuerung der Messbereichsauswahl und ohne kundenseitige Parametrierung
arbeitet das Gerät nach Anlegen der Versorgungsspannung im Messbereich 0...200 mS,
0...150 °C und 2 %/K.
• Achten Sie auf eine dichte Verschraubung des Gehäusedeckels.
2.3 Bedienung
• Das hinterleuchtete LC-Display zeigt die Leitfähigkeit generell in Millisiemens pro Zentimeter
(mS/cm) und die Temperatur in Grad Celsius (°C) an.
• Zur einfachen Parametrierung der Messbereiche und Temperaturkoeffizienten verwenden Sie
den Drehknopf mit Tastfunktion (Jog-Shuttle). Durch Rechts-(Links-) drehung gelangen Sie in
der Menüstruktur nach vorne (zurück) und erhöhen (erniedrigen) Parameterwerte. Ein Druck
auf den Knopf bringt Sie zum Unter- bzw. Einstellmenü für den jeweiligen Parameter oder
gleichzeitig mit der Bestätigung der Eingabe wieder zurück.
1: braun/brown
2: weiß/white
3: blau/blue
4: schwarz/back
