VORBEREITUNGEN ———————————————————————————————————————————————————————————————————————
20
Bezeichnung der Maschinenteile und ihre Funktionen
Nachfolgend werden die verschiedenen Teile der Stickmaschine und ihre Funktion beschrieben. Bevor Sie
die Stickmaschine verwenden, lesen Sie bitte diese Beschreibungen sorgfältig durch, um sich mit den
Bezeichnungen der Maschinenteile vertraut zu machen.

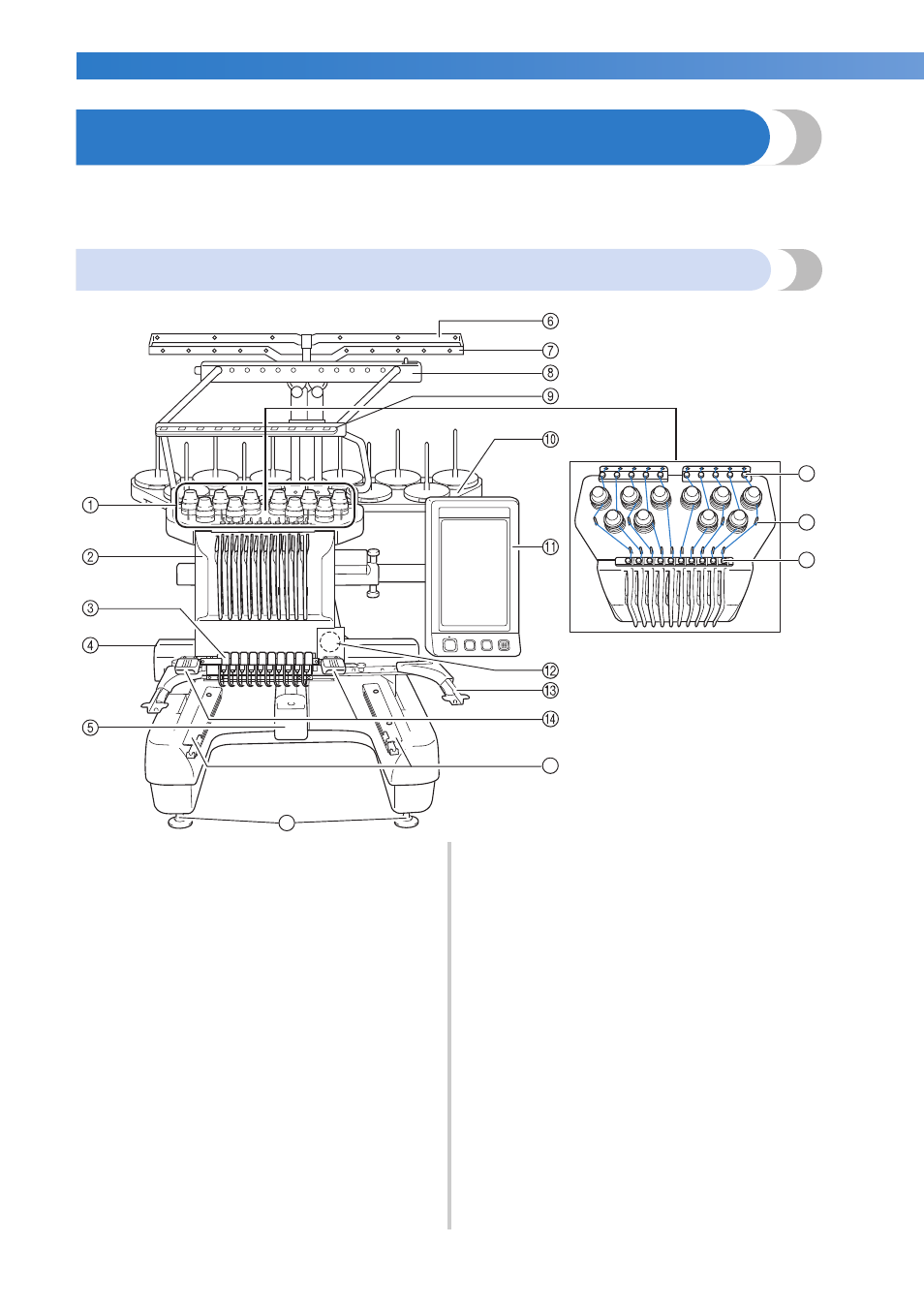

Vorderansicht
1 Fadenspannungsknöpfe
Zur Einstellung der Fadenspannung.
2 Nadelstangenkasten
Bewegt sich nach links und rechts, um die Nadel in
Stickposition zu bringen.
3 Untere Fadenführung
4 Stickarm
Bringen Sie den Stickrahmen am Stickarm an. Wenn
die Maschine eingeschaltet wird oder stickt, bewegt
sich der Stickarm vor und zurück sowie nach links und
rechts.
5 Greiferabdeckung/Greifer
Öffnen Sie die Greiferabdeckung, und setzen Sie die
Spulenkapsel in den Greifer ein.
6 Fadenführung A
7 Fadenführung B
8 Fadenführung C
9 Fadenführung D
0 Garnrollenständer
Der Garnrollenständer kann 10 Garnrollen zum
Sticken aufnehmen.
A Bedienfeld
B Eingebaute Kamera
C Stickrahmenhalter
D Nählicht
Die Helligkeit des Nählichts kann im
Einstellungsbildschirm eingestellt werden.
E Tischhalterungen
F Oberfadenführung
G Fadenführungsstifte
H Mittelfadenführung
I Füße
An den Füßen können Sie die Höhe der Beine
einstellen.
17
16
15
19
18
