ANHANG —————————————————————————————————————————————————————————————————————————————
286

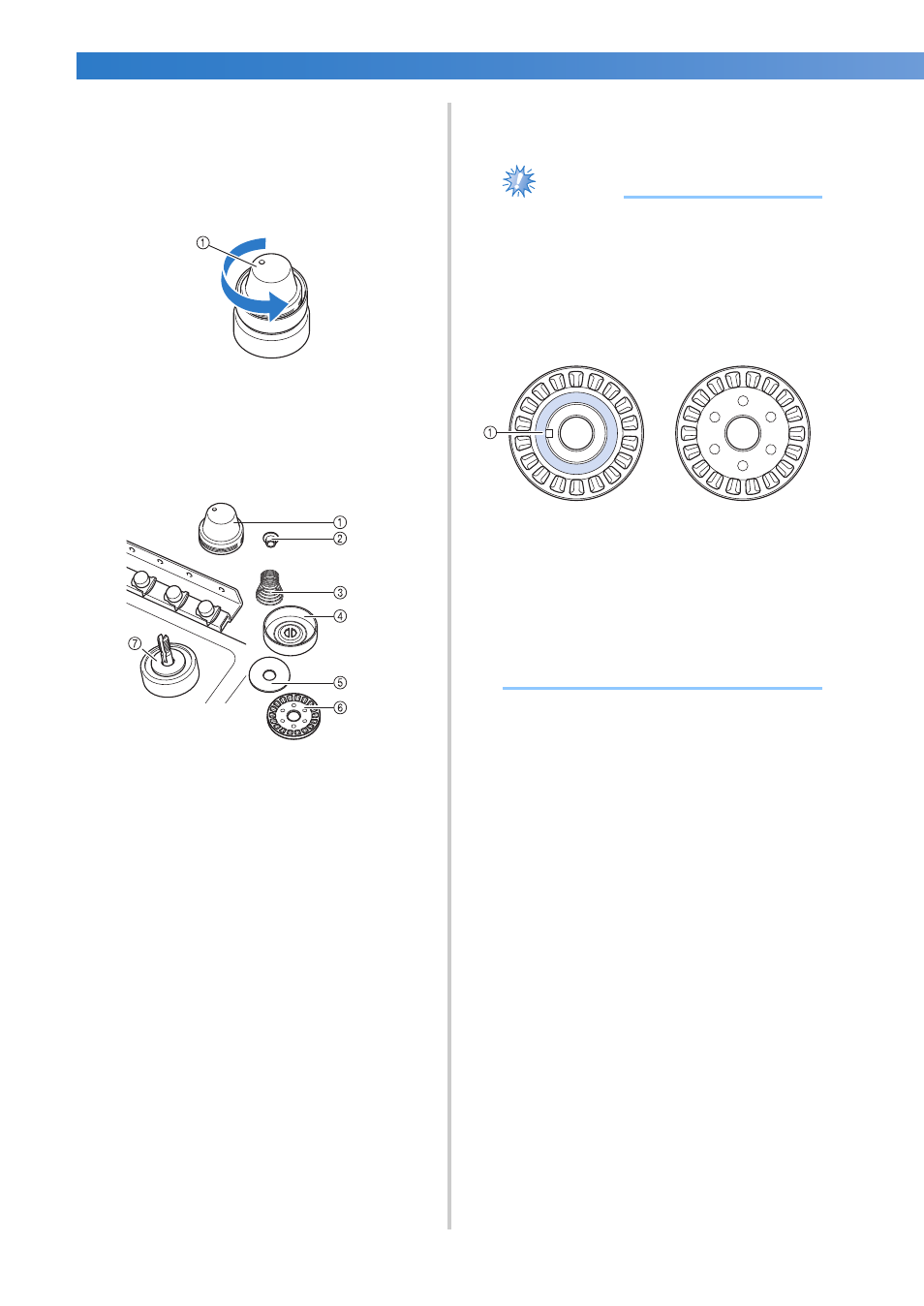

■ Auseinanderbauen und Reinigen der
Spannungseinheit
1
Drehen Sie den Fadenspanner wie in der
Abbildung gezeigt im Uhrzeigersinn, um ihn
zu entfernen.
1 Fadenspanner
2
Befreien Sie die beiden Filzstücke (oben,
unten) im Fadenspanner mit dem
mitgelieferten Reinigungspinsel von Fusseln
und Staub.
1 Fadenspanner
2 Nylon Ansatzscheibe
3 Spannungsfeder
4 Spannungszugfeder
5 Filzscheibe (oben)
6 Fadenspannerscheibe
7 Filzscheibe (unten)
3
Zusammensetzen der Spannungseinheit.
Hinweis
● Achten Sie beim Zusammensetzen der
Spannungseinheit darauf, dass Sie die
Fadenspannerscheibe nicht mit der
Oberseite nach unten einlegen.
Auf der Unterseite befindet sich ein
Magnet.
1 Magnet
● Achten Sie beim Zusammensetzen der
Spannungseinheit darauf, dass Sie keine
Teile verlieren oder in der falschen
Reihenfolge einsetzen. Die Maschine
funktioniert möglicherweise nicht mehr
richtig, wenn die Spannungseinheit falsch
zusammengesetzt wird.
Unterseite Oberseite
