Seite 277
Verwenden des optionalen Kappenrahmens 275
7
—————————————————————————————————————————————————————————————————————————————————————
4

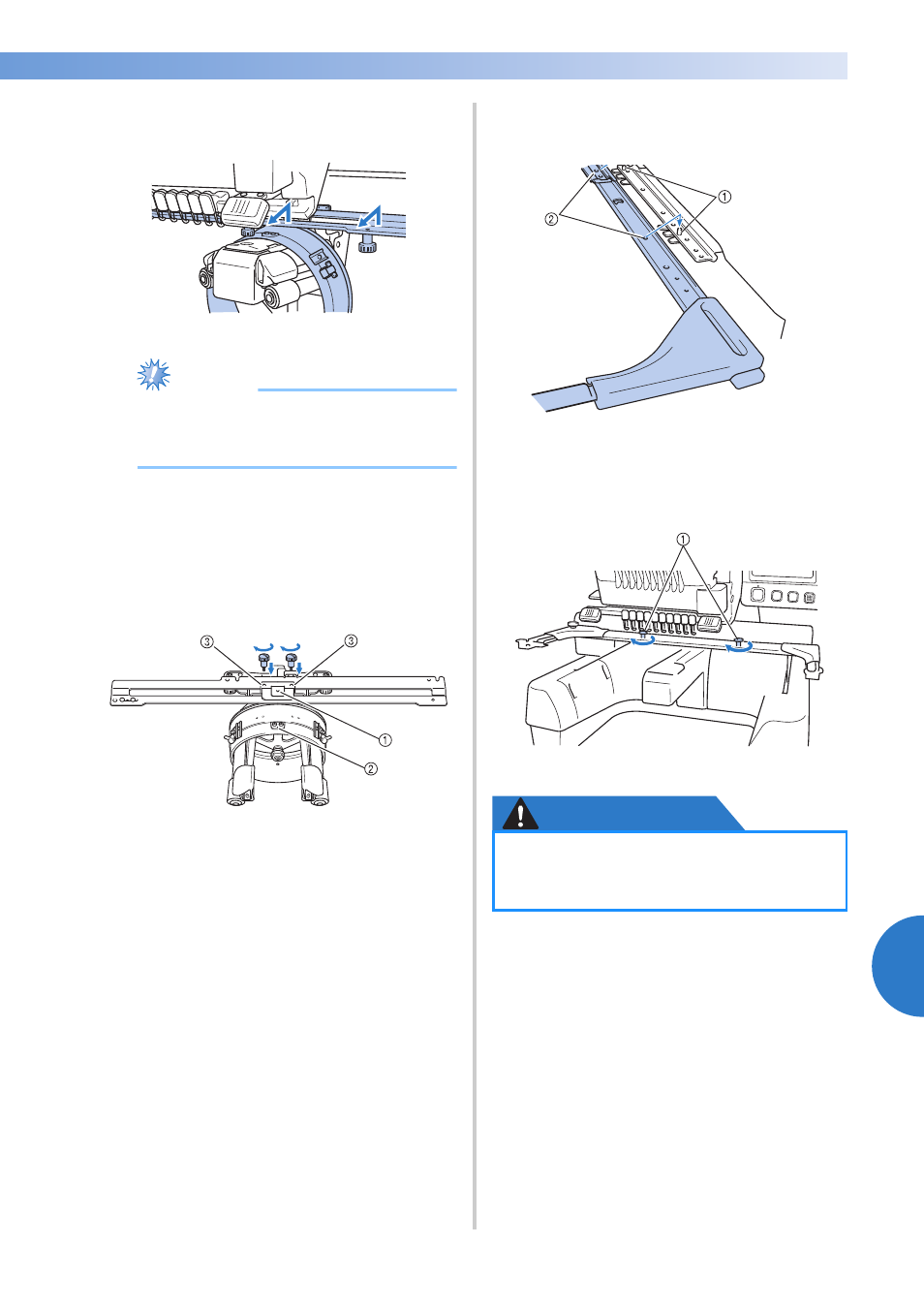

Entfernen Sie den Kappenrahmenantrieb.
Hinweis
● Achten Sie darauf, dass der
Kappenrahmenantrieb nicht gegen andere
Teile stößt, wie z.B. den Stickfuß.
5
Setzen Sie die beiden in Schritt
3
entfernten Schrauben in die Löcher an der
Oberseite ein, wobei das Loch im
Schweißschutzhalter gegen die Mittellinie
der Führungsplatte ausgerichtet sein muss.
Ziehen Sie die Schrauben anschließend an.
1 Loch am Schweißschutzhalter
2 Mittellinie der Führungsplatte
3 Löcher an der Oberseite
• Setzen Sie die Schrauben in die Löcher ein,
in denen der Kappenrahmenantrieb
ursprünglich installiert war (Löcher, aus
denen die Schrauben in Schritt
2
auf
Seite 261 entfernt wurden).
X
Der bewegliche Teil des
Kappenrahmenantriebs ist gesichert.
6
Richten Sie die Löcher am Stickrahmenhalter
gegen die Stifte in der Rahmenmontageplatte
des Stickarms aus.
1 Stifte in der Rahmenmontageplatte
2 Löcher am Stickrahmenhalter
7
Sichern Sie die beiden Schrauben am
Stickrahmenhalter mit den beiden Schrauben.
1 Verwenden Sie die mitgelieferten Schrauben
(wurden in Schritt
1
auf Seite 261 entfernt).
VORSICHT
●
Ziehen Sie die Schrauben mit dem
mitgelieferten Schlitzschraubendreher
fest.
