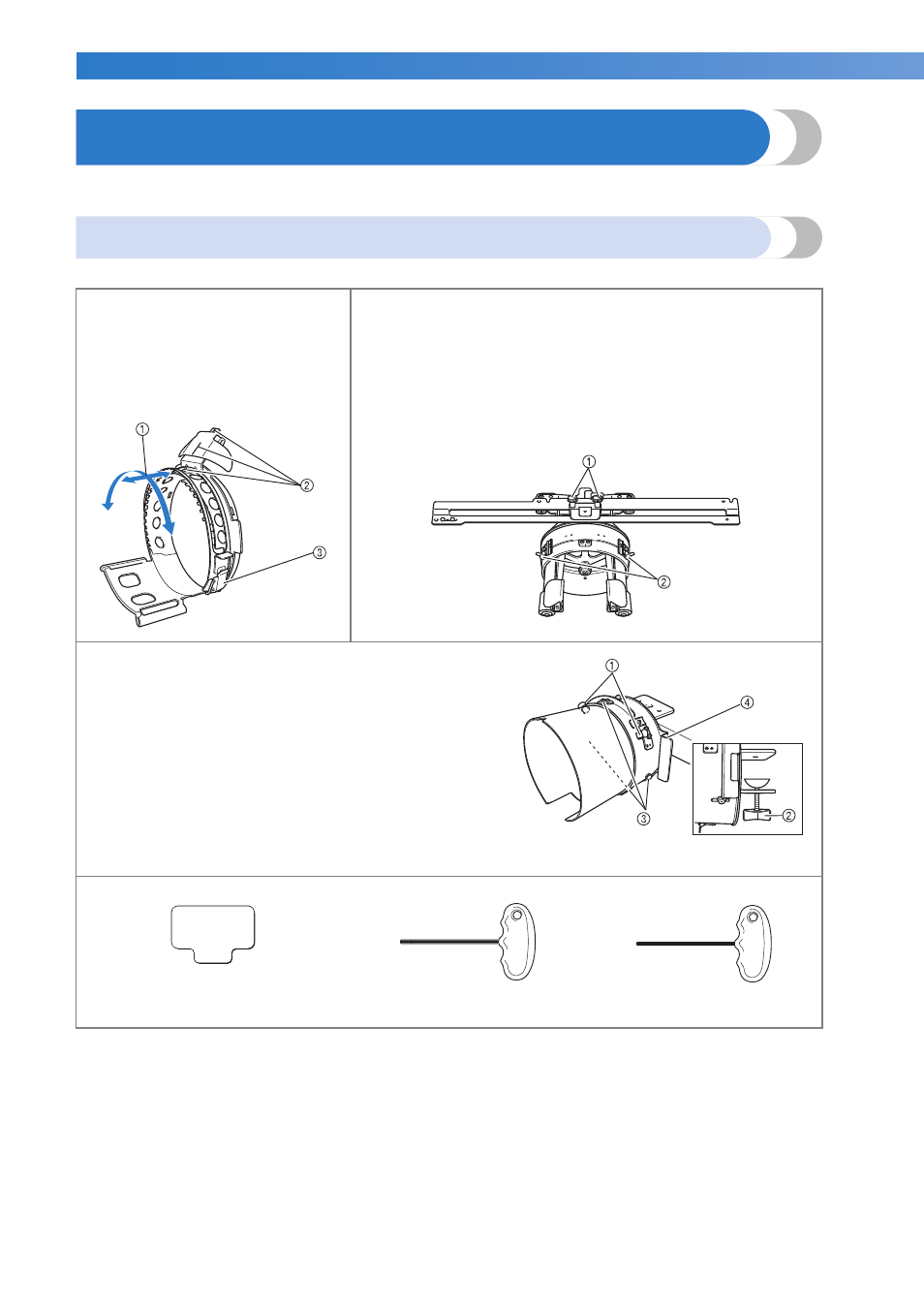

Verwenden des optionalen Kappenrahmens
Mit dem optionalen Kappenrahmen können Sie Muster auf Mützen und Hüte sticken. Nachfolgend werden
die Schritte zur Verwendung des Kappenrahmens beschrieben.
Kappenrahmen und Zubehör
Für die Verwendung des Kappenrahmens sind Kappenrahmenantrieb und Montagevorrichtung erforderlich.
Kappenrahmen
1 Stickbereich:
60 mm (H) × 360 mm (B)
(2-3/8 Zoll (H) × 14 Zoll (B))
2 Die Markierung kennzeichnet die
Mitte des Stickbereichs.
3 Schnappschloss
Kappenrahmenantrieb und vier Schrauben
Um den Kappenrahmen anzubringen, entfernen Sie den
Stickrahmenhalter und montieren dann diesen Kappenrahmenantrieb
an den Stickarm der Maschine.
1 Setzen Sie die Schrauben in diese Löcher ein, und ziehen Sie sie
an, um den beweglichen Teil zu sichern. Verwenden Sie diese
Löcher zur Lagerung des Kappenrahmenantriebs.
2 Haltefeder
Der Kappenrahmen wird durch die beiden Haltefedern gesichert.
Montagevorrichtung
Verwenden Sie die Montagevorrichtung, wenn Sie eine Mütze
in den Kappenrahmen einspannen.
1 Halter
Der Kappenrahmen wird durch die drei Halter gesichert.
2 Montagehalterung
Ziehen Sie die Schraube an, um die Montagefläche zu
sichern.
3 Schrauben
Stellen Sie die Größe der Montagevorrichtung
entsprechend der zu bestickenden Kappe ein.
4 Hebel
Ziehen Sie an dem Hebel, um den Kappenrahmen in eine
Position zu drehen, die ein leichtes Einspannen des Stoffes ermöglicht.
Polster
Sechskantschlüssel (groß)
Sechskantschlüssel (mittel)
• Zur Einstellung des Rings des Kappenrahmenantriebs und der Höhe der Winkelhalterung. (Siehe
Seite 263.)
