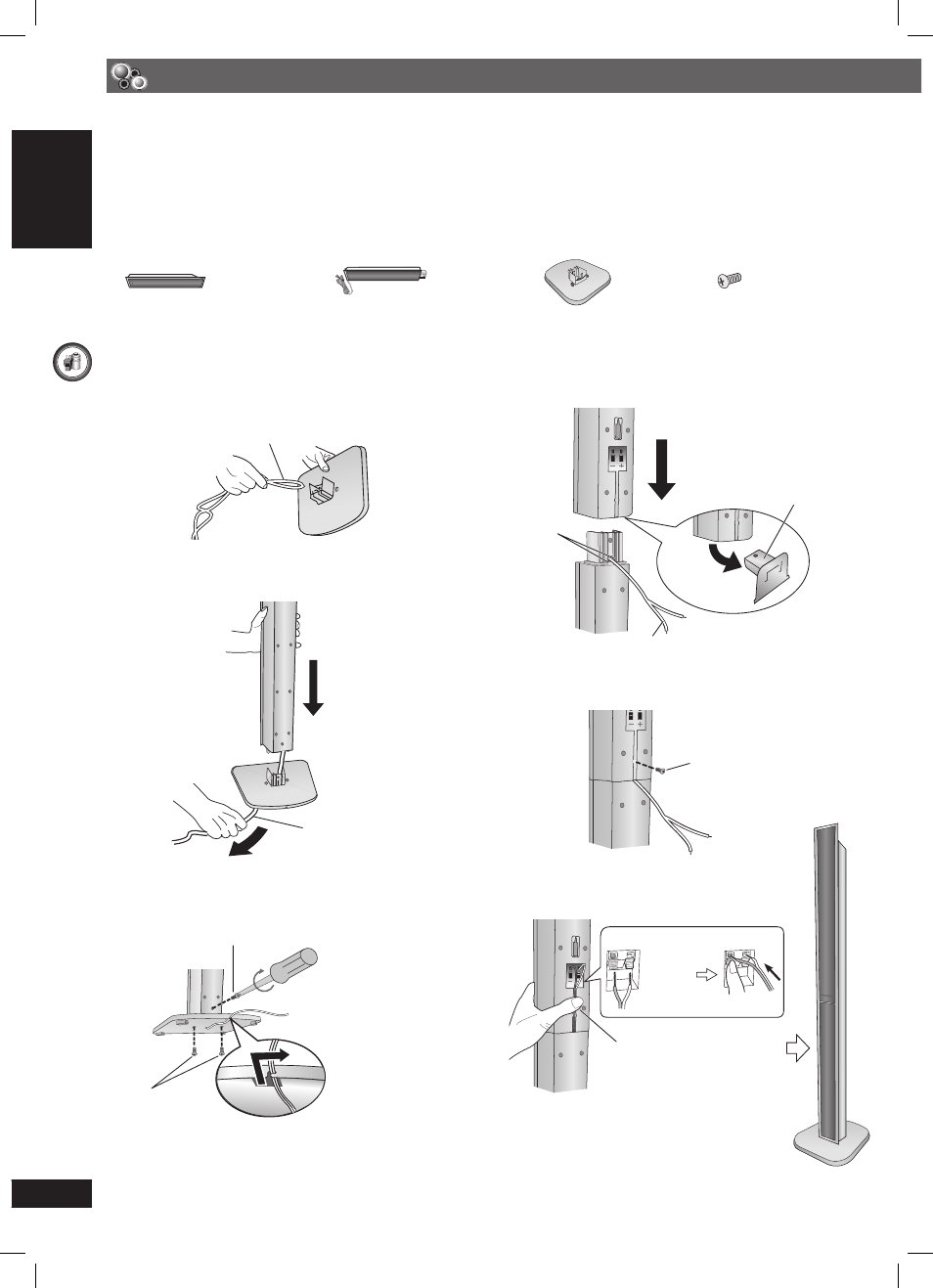

Montage des haut-parleurs
Préparatifs
• Pour éviter d’endommager ou de rayer la surface sur laquelle vous effectuez l’assemblage, déposez-y un chiffon doux.
• Pour l’assemblage, utilisez un tournevis cruciforme.
• Assurez-vous que vous disposez de toutes les pièces indiquées avant de commencer l’assemblage, l’installation et le
raccordement.
• Les enceintes de gauche et de droite sont identiques, ainsi que les supports.
• Pour procéder au montage mural facultatif, reportez-vous à la page 9.
2 Enceintes avant
(avec cache)
2 Supports (avec câble)
2 Bases
8 Vis
1
Attachez le support à la base
1 Faites passer le câble d’enceinte à travers la base.
Pour faciliter le passage, repliez le câble en deux (sans faire
de faux plis), faites passer la portion pliée à travers le trou,
puis tirez le reste du câble dans la base.
Câble
Base
2 Attachez le support à la base tout en tirant légèrement
sur l’extrémité du câble du haut-parleur.
Base
Support
Câble
Tirez légèrement.
2
Fixez le support à la base.
Vis
Serrez solidement.
Base
Support
Vis
Serrez
solidement.
2
1
Faites glisser le câble
d’enceinte dans la
rainure.
3
Fixez le haut-parleur au support.
Sortez l’extrémité du câble du haut-parleur et placez-la entre
les rainures. Fixez le haut-parleur au support.
2
3
Câble
1
Cache
Retirez-le avant de
fi xer le haut-parleur
et mettez-le de côté
pour une utilisation
murale (
\ page 9).
Rainures
Enceinte
Support
4
Fixez le haut-parleur au support.
Support
Enceinte
Vis
Serrez solidement.
Assurez-vous que
le câble du haut-
parleur est centré
dans la rainure.
5
Raccordez le câble du haut-parleur.
Enfoncez le câble du
haut-parleur dans la
rainure.
+: Blanc
−: Bleu
Appuyez !
Insérez le fi l à fond.
