9
9
RQTX0078

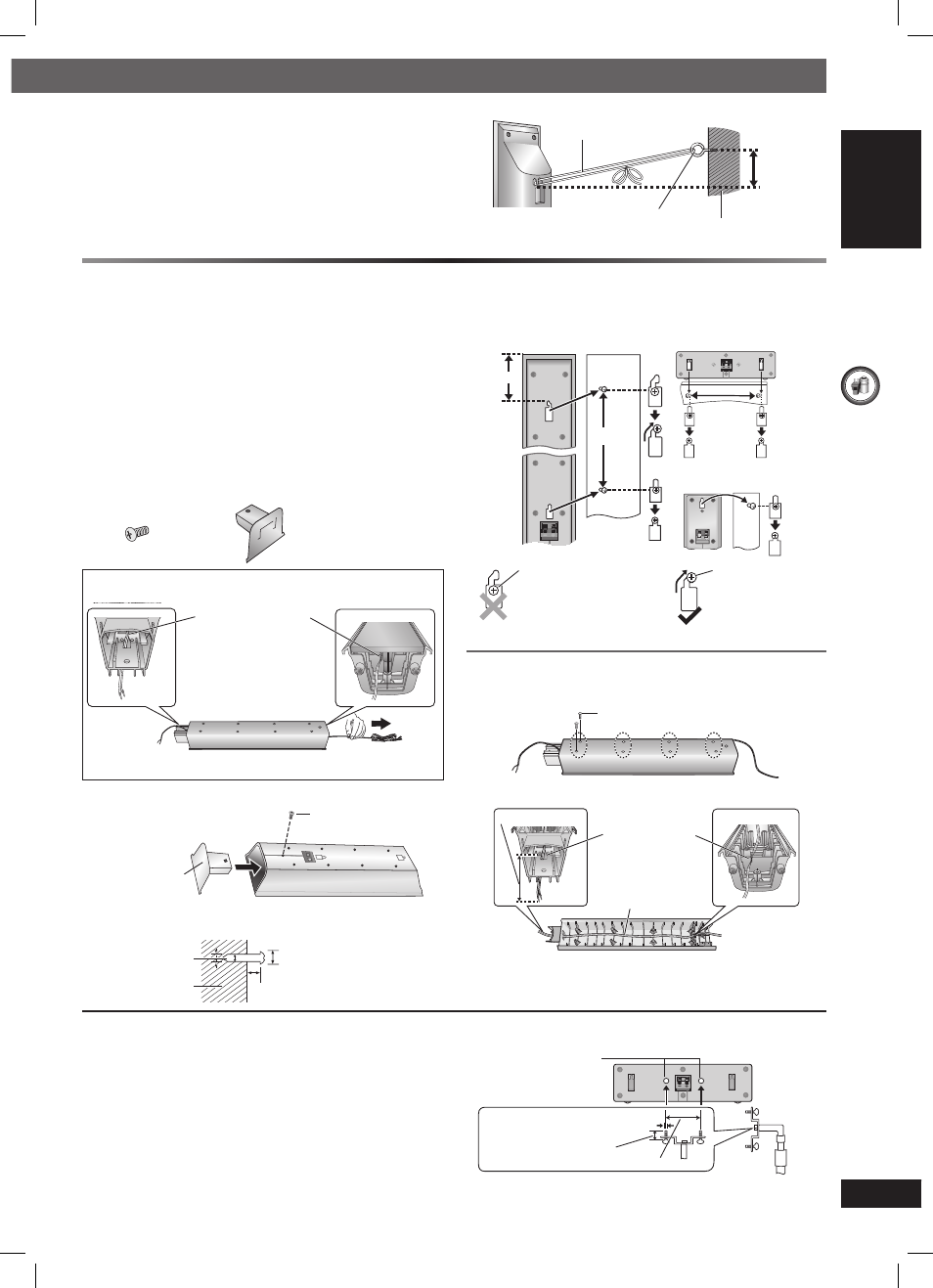

INBETRIEBNAHME
DEUTSCH
■ Befestigung an Lautsprecherständern
(separat erhältlich)
(Außer Frontlautsprecher und Surround-Lautsprecher)
Vergewissern Sie sich vor dem Kauf von
Lautsprecherständern, dass diese die unten aufgeführten
Bedingungen erfüllen.
Bitte beachten Sie die Angaben zu Durchmesser und
Länge der Schrauben sowie zum Abstand zwischen den
Schrauben im Diagramm rechts unten.
• Die Lautsprecherständer müssen ein Tragvermögen
von mindestens 10 k g besitzen.
• Die Lautsprecherständer müssen so konstruiert sein,
dass ein stabiler Stand auch dann gewährleistet ist,
wenn die Boxen in einer hohen Lage befestigt werden.
■ Sichern der Lautsprecher gegen Umfallen
• Bitte besorgen Sie sich Ösenbolzen, die zum
Einschrauben in die jeweils zur Verankerung
vorgesehene Oberfl äche geeignet sind.
• Konsultieren Sie bei Bedarf einen Fachmann bezüglich
der geeigneten Vorgehensweise bei Montage
an einer Betonwand oder an einer Stelle, wo der
Werkstoff keinen festen Halt für Schrauben bietet.
Bei unsachgemäßer Befestigung können Wand oder
Lautsprecher beschädigt werden.
Bindfaden (separat erhältlich)
Von der Wand zum Lautsprecher
führen und fest verknoten.
Lautsprecherrückseite Ösenbolzen
(separat
erhältlich)
Wand
Ca.
150 mm
Optionen der Lautsprecherinstallation
■ Montage an einer Wand
Alle Lautsprecher (außer Subwoofer) können an der
Wand befestigt werden.
• Die zur Montage vorgesehene Wand oder andere
Oberfl äche (Pfeiler usw.) muss ein Tragvermögen
von mindestens 10 k
g pro Schraube besitzen. Bitte
konsultieren Sie bei Wandmontage der Lautsprecher
einen Fachmann bezüglich der geeigneten
Vorgehensweise. Bei unsachgemäßer Montage können
Wand und Lautsprecher beschädigt werden.
• Es wird dringend angeraten, die Frontlautsprecher bei
einer Wandmontage mit Bindfaden (separat erhältlich)
zu sichern, damit sie nicht herunterfallen können.
2 Schrauben 2 Abdeckplatten
Vorbereitung für Front-Lautsprecher
1 Entfernen Sie das Lautsprecherkabel vom Ständer.
1 Ziehen Sie das
Kabel aus der Nut.
2
2 Schließen Sie das Kabel an ( \ Seite 8).
1 Bringen Sie die Abdeckplatte am Front-Lautsprecher an.
Schraube
Festziehen.
Abdeckplatte
1
2
2 Schrauben Sie eine Schraube (separat erhältlich) an einer
geeigneten Stelle in die zur Montage vorgesehene Wand.
Ø7,5 bis 9,5 mm
4,0 bis 6,0 mm
Wand oder Pfeiler
Ø4,0 mm
Metallschraubenlöcher
Zur Anbringung an
Lautsprecherständern
Lautsprecherständer
(separat erhältlich)
5 mm, Gewindesteigung 0,8 mm
Abdeckplattendicke
plus 7 mm bis 10 mm
60 mm
Beispiel: Mittellautsprecher
3 Hängen Sie den Lautsprecher an die Wand, indem Sie die
Schraube(n) in das Loch bzw. die beiden Löcher an der
Rückwand des Lautsprecher einpassen.
340 mm
Mittellautsprecher
200 mm
Surround-
Lautsprecher
106 mm
Frontlautsprecher
Bei Montage in dieser
Position besteht die Gefahr,
dass der Lautsprecher
herunterfällt, wenn er an
der Wand nach links oder
rechts verschoben wird. Verändern Sie
die Lage des
Lautsprechers
so, dass sich die
Schraube in dieser
Position befi ndet.
Beispiel:
Erneute Anbringung des Lautsprecherkabels am Ständer
1 Entfernen Sie die acht Schrauben vom Ständer, und
nehmen Sie das Lautsprechernetz ab.
Schraube
2 Positionieren Sie das Kabel.
Ca. 15 cm
Drücken Sie das
Kabel in die Nut.
Kabel
3 Befestigen Sie das Lautsprechernetz mit den Schrauben.
