Installazione semplice
RQ
T
8
6
1
4
IT
AL
IANO
≥ Non collegare attraverso il videoregistratore.
Le immagini potrebbero non essere visualizzate correttamente a causa della protezione contro
la copia.
≥ Spegnere il televisore prima del collegamento e riferirsi alle istruzioni per l’uso del televisore.
≥ Questo collegamento audio consente di riprodurre il suono del
televisore attraverso il sistema Home Theater. Consultare
“Funzionamento di altri componenti” (
➜ pagina 31).
≥ Fare riferimento anche a “Altri collegamenti video per migliorare la
qualità dell’immagine” (
➜ sotto).
COMPONENT VIDEO OUT ≥ Uso dei terminali COMPONENT VIDEO OUT
I terminali COMPONENT VIDEO OUT producono immagini più pure del
terminale S-VIDEO OUT. Questi terminali possono essere usati per
l’uscita interlacciata o progressiva. Il collegamento usando questi
terminali causa l’uscita separata dei segnali di differenza del colore (P
B
/
P
R
) e del segnale di luminanza (Y), per una riproduzione dei colori di alta
fedeltà.
≥ La descrizione dei terminali d’ingresso video componente dipende dal
televisore o monitor (per es., Y/P
B
/P
R
, Y/B-Y/R-Y, Y/C
B
/C
R
). Collegare
ai terminali dello stesso colore.
≥ Per fare questo collegamento, selezionare “Video/YPbPr” o “S-Video/
YPbPr” da QUICK SETUP (
➜ pagina 10). Se viene selezionato “RGB/
No Output”, il segnale RGB viene emesso dal terminale SCART (AV),
ma nessun segnale viene emesso dai terminali di uscita del video
composito.
PASSO
4

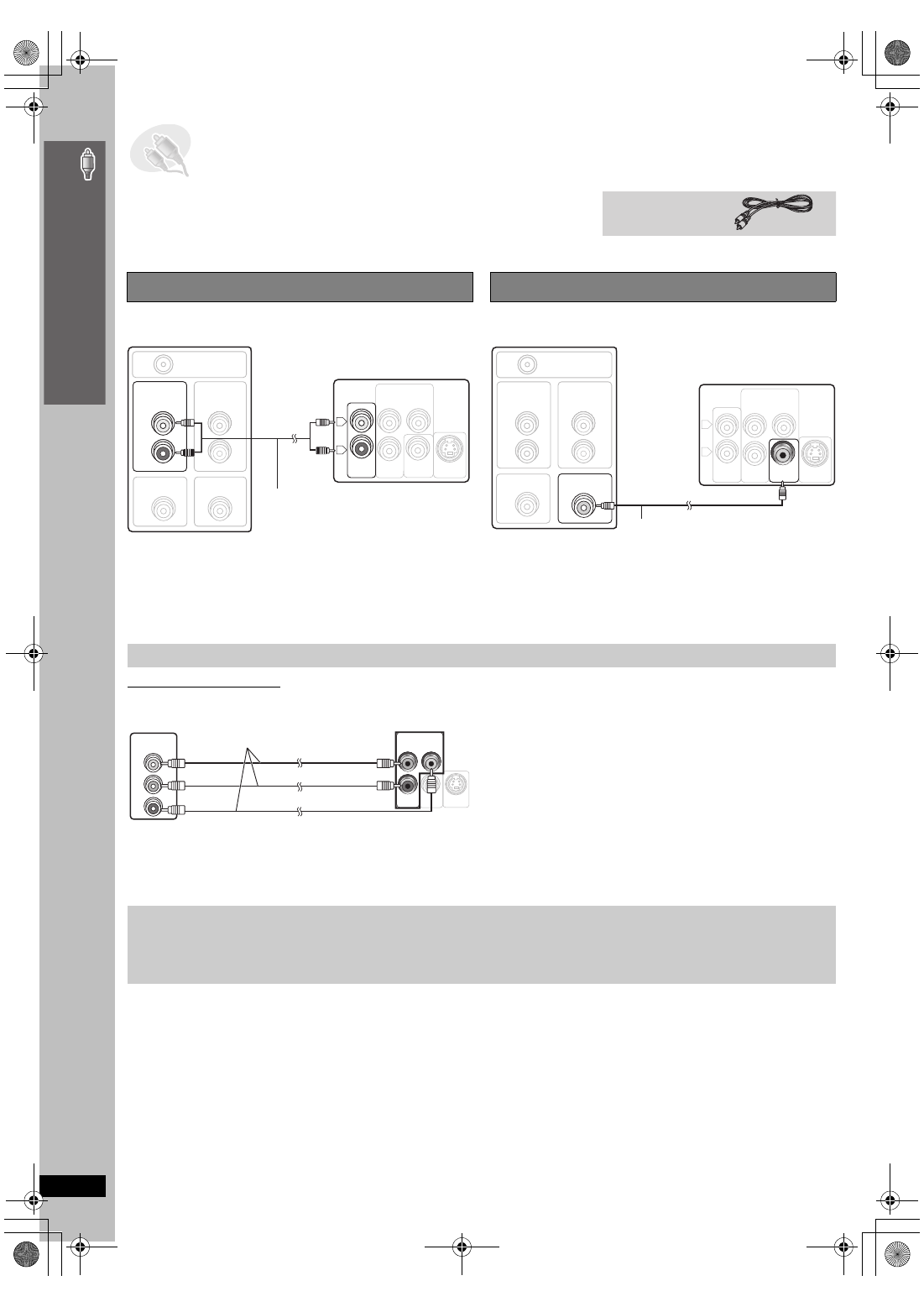

Collegamenti audio e video
Cavo video
Collegamento audio di base
VIDEO
OUT
R
RF IN
AUDIO
OUT
L
R
VIDEO IN
AUDIO
IN
VIDEO OUT
L
AUX AUX S-VIDEO
OUT
COMPONENT VIDEO OUT
P B
P R
Y
Televisore
(non fornito)
Parte posteriore
dell’unità principale
Cavo audio
(non fornito)
Collegamento video di base
RF IN
AUDIO
OUT
L
R
VIDEO IN
AUDIO
IN
VIDEO OUT
AUX AUX
VIDEO VIDEO
OUT OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
P B
P R
Y
L
R
Televisore
(non fornito)
Parte posteriore
dell’unità principale
Cavo video (in dotazione)
Altri collegamenti video per migliorare la qualità dell’immagine
VIDEO
OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
P B
P R
Y
COMPONENT
VIDEO IN
P R
P B
Y
Televisore
(non fornito)
Parte posteriore
dell’unità principale
Cavi video
(non forniti)
Per fruire del video progressivo
≥ Collegare a un televisore compatibile con uscita progressiva.
≥ Impostare “Video Output Mode” su “480p” o “576p”, quindi seguire le istruzioni sullo schermo ( ➜ pagina 21, Picture Menu).
≥ I televisori Panasonic con terminali di input 625 (576)/50i·50p, 525 (480)/60i·60p sono compatibili con il video progressivo. Se si usa un
televisore di un’altra marca, rivolgersi al rivenditore.
Collegamenti audio
e video
