RQTX0152
52
52
ITALIANO
13 12

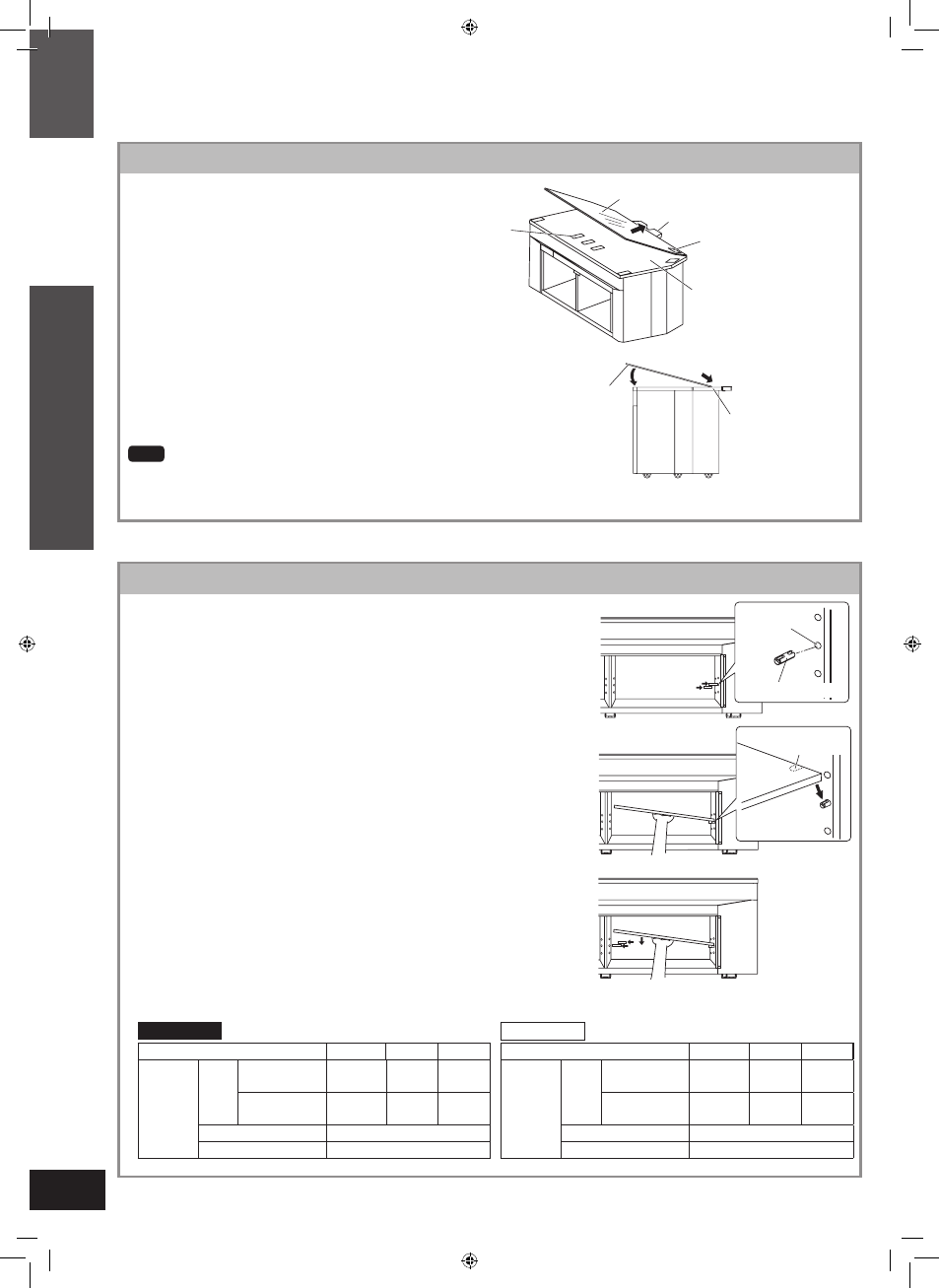

Montaggio del pannello superiore di vetro
(Vista laterale)
Regolare il pannello superiore di
vetro (incluso) alla sporgenza.
Il pannello superiore di vetro presenta una parte
anteriore e una posteriore. Rivolgere verso l’alto la
parte anteriore con l’adesivo.
Il foglio antiscivolo è collocato sul ripiano
superiore del rack. Non rimuovere il foglio durante
l’installazione del pannello superiore di vetro. •
•
Abbassarlo lentamente regolando il
ripiano superiore del rack.
Sollevare e abbassare il pannello lentamente per non
provocare danni al vetro.
1
2
Foglio
antiscivolo
Pannello superiore di vetro
Sporgenza
Adesivo
Ripiano superiore del
rack
Pannello superiore di
vetro
Ripiano superiore del
rack
Installazione e montaggio del rack
Montaggio del ripiano
Inserire il perno pressofuso (incluso)
nell’apposito foro su un lato.
Inserire il ripiano (incluso) inclinato
e regolare la posizione del perno
pressofuso alla scanalatura del ripiano.
Tenere il ripiano e inserire il perno
pressofuso nell’apposito foro sull’altro
lato. Regolare il ripiano orizzontalmente.
L’altezza del ripiano può essere regolata su 3 livelli
diversi.
Cambiare la posizione dei perni per spostare il ripiano in
alto o in basso.
Inserire il perno pressofuso non allentato anche nel caso
in cui non si installi il ripiano. •
•
•
1
SC-HTR310 SC-HTR210
3
2
Foro
Scanalatura
(sotto il ripiano)
Ripiano
UNITÀ: mm
Posizione del perno Superiore Centrale Inferiore
Vano
Alt.
Ripiano
superiore
101 131 161
Ripiano
inferiore
101 71 41
Largh. 448 (a sinistra e a destra)
Prof. 354
UNITÀ: mm
Posizione del perno Superiore Centrale Inferiore
Vano
Alt.
Ripiano
superiore
98 128 158
Ripiano
inferiore
101 71 41
Largh. 700
Prof. 354
Perno pressofuso
Collegamento
Installazione e montaggio del rack
Nota
