7
RQT7543
Pe
r c
o
m
in
c
ia
re
Se il televisore possiede un terminale Scart a 21 piedini (
➡pag. 8)
∫ RGB
Ciò si riferisce ai nomi inglesi dei tre colori primari della luce, rosso (R), verde (G) e blu (B) ed anche al metodo di riprodurre video che li
utilizza. Dividendo il segnale video nei tre colori per la trasmissione, i disturbi vengono ridotti per ottenere immagini di una qualità ancora
migliore.

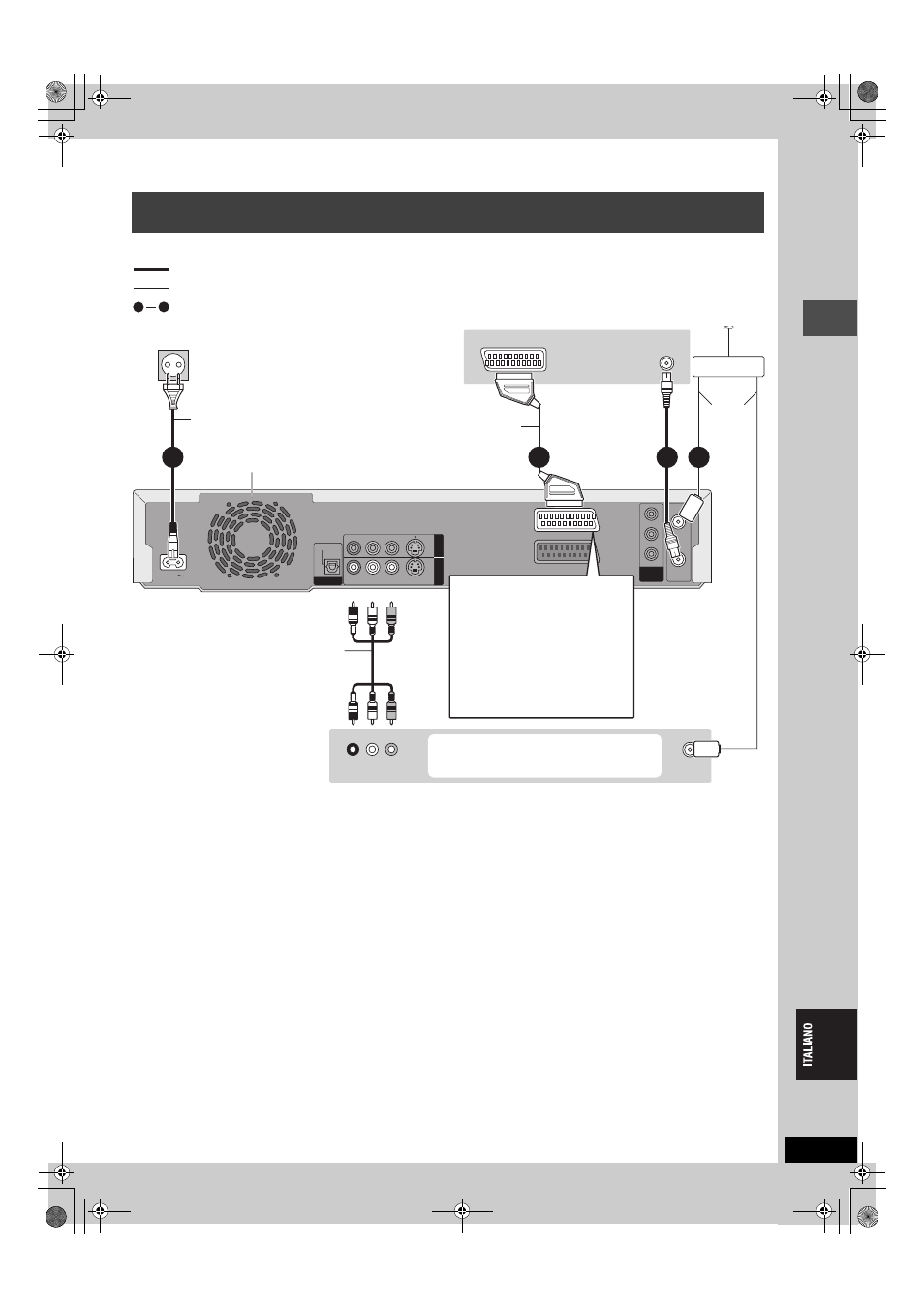

Collegamenti di un televisore con terminale Scart da 21 piedini e di un
videoregistratore
R - AUDIO - L
VIDEO
P
R
S-VIDEO
R - AUDIO - L
VIDEO S-VIDEO
OPTICAL
OUT
AV
4
I
N
RF IN
RF OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
COMPONENT
VIDEO OUT
P
B
Y
AV1 (TV)
AV2 (DECODER/EXT)
AC IN
AV IN
VHF/UHF
RF IN
VHF/UHF
RF IN
R L
AUDIO OUT VIDEO OUT
2
1
3
4
1
4
(PROGRESSIVE/
INTERLACE)
All’antenna
Splitter
Pannello
posteriore
del televisore
Cavo
antenna
Pannello posteriore del
videoregistratore
Ventola di raffreddamento
Cavo coassiale
RF
Pannello posteriore di questa unità
Rosso Bianco Giallo
Cavo Audio/Video
Ad una presa di corrente
(C.a. da 220–240 V, 50 Hz)
Cavo Scart da 21 piedini
completamente cablato
Potete anche collegare il terminale AV2 di
quest’unità con un cavo Scart a 21 piedini.
Rosso Bianco Giallo
indica un accessorio accluso.
indica un accessorio non accluso.
sono necessari collegamenti. Collegare nell’ordine dei numeri.
Terminale AV1
Se il vostro televisore possiede un
ingresso RGB, collegando con un cavo
Scart a 21 piedini completamente
cablato è possibile riprodurre il
segnale video attraverso l’uscita RGB
di quest’unità (
➡di seguito).
Per emettere segnale RGB, scegliere
“RGB ( senza componente )” da
“Uscita AV1” nel menu SETUP
(
➡pag. 44) a sintonizzazione
completata (
➡pag. 10, 11).
Utilizzare uno splitter
se si desidera
collegare anche
un’antenna al VCR.
Cavo di alimentazione c.a.
Collegare solo dopo che tutti gli
altri collegamenti sono completati.
65
