re
FASE
1
Collegamenti
Collegamento ad un televisore usando cavi Scart a 21 piedini ( ➡pag. 7)
∫ Uscita video Component
Il segnale Component consiste di segnali di differenza dei colori (P B /P R ) e di un segnale di luminanza (Y) separati per ottenere un alto grado di
fedeltà nella riproduzione dei colori. Se un televisore è compatibile con l’uscita progressiva, è possibile ottenere una riproduzione di immagini
ottimale usando le uscite video Component, che emettono segnale a scansione progressiva (
➡pag. 49).
Per l’emissione di segnale a scansione progressiva ( ➡pag. 12)

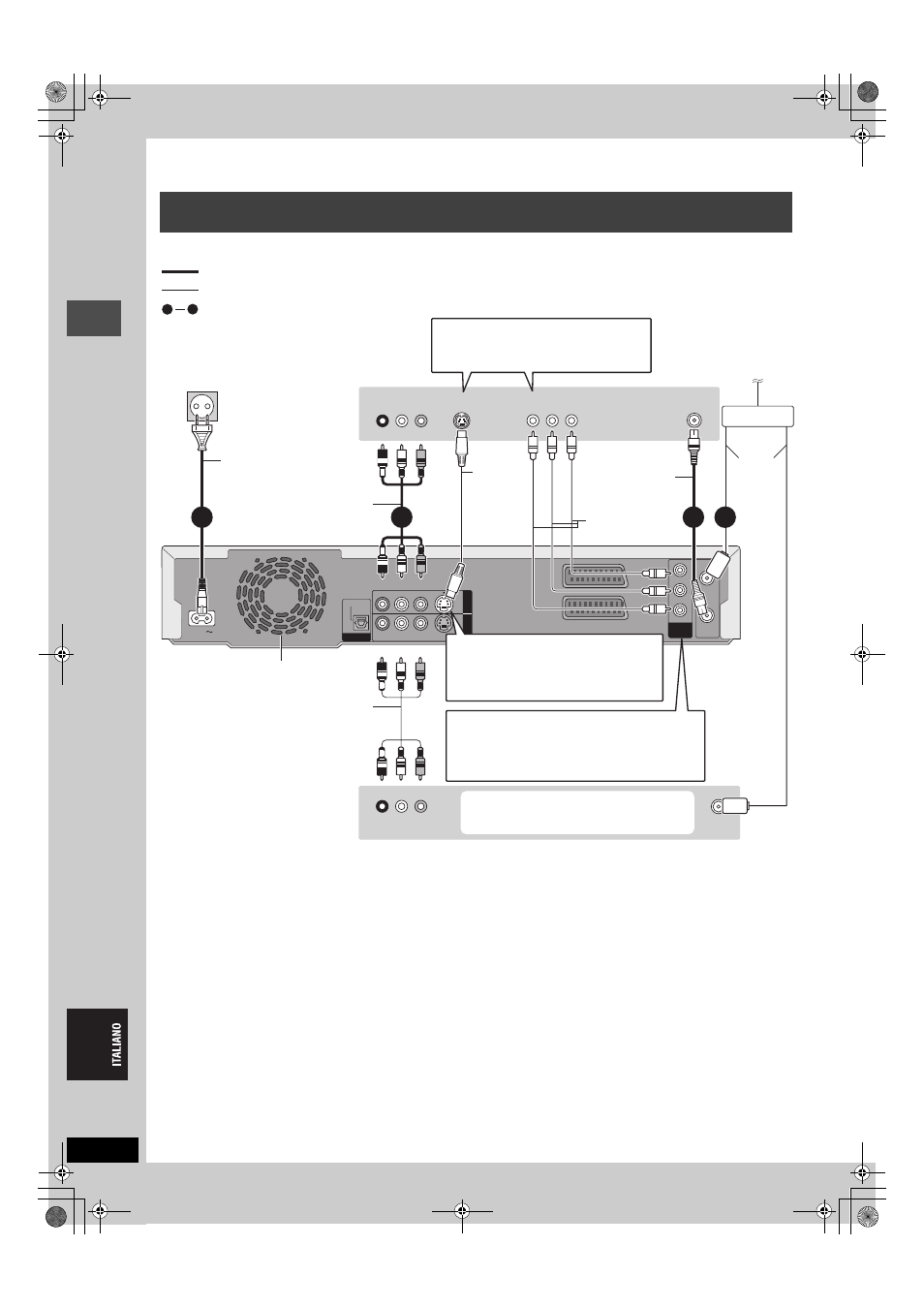

Collegamento di un televisore con terminali AUDIO/VIDEO, S-VIDEO o COMPONENT
VIDEO ed un VCR
R - AUDIO - L VIDEO
P R
S-VIDEO
R - AUDIO - L VIDEO S-VIDEO
OPTICAL
OUT
AV
4
I N
RF IN
RF OUT
DIGITAL AUDIO OUT (PCM/BITSTREAM)
COMPONENT
VIDEO OUT
P B
Y
AV1 (TV)
AV2 (DECODER/EXT)
AC IN (PROGRESSIVE/
INTERLACE)
VHF/UHF
RF IN
COMPONENT
VIDEO IN
S-VIDEO IN
VHF/UHF
RF IN
AUDIO IN
R L
VIDEO IN
R L
AUDIO OUT VIDEO OUT
2 1 3 4
1 4
All’antenna
Splitter
Cavo video
Cavo
antenna
Ventola di raffreddamento
Cavo coassiale RF
Pannello
posteriore di
questa unità
Cavo Audio/Video
Ad una presa di corrente
(C.a. da 220–240 V, 50 Hz)
Potete anche collegare il terminale AV2 di
quest’unità con un cavo Scart a 21 piedini.
Cavo
S-Video
Cavo Audio/Video
Rosso Bianco Giallo
Rosso Bianco Giallo
Rosso Bianco Giallo
Rosso Bianco Giallo
Quando si fanno questi collegamenti,
controllare di aver collegato i cavi audio ai
terminali di ingresso audio corrispondenti del
televisore.
indica un accessorio accluso.
indica un accessorio non accluso.
sono collegamenti necessari. Collegare nell’ordine dei numeri.
Pannello
posteriore
del televisore
Pannello posteriore del
videoregistratore
Terminale S-VIDEO OUT
Il terminale S-VIDEO OUT produce immagini
più vivide di quello VIDEO OUT. (I risultati
effettivi dipendono dal televisore.)
Terminale COMPONENT VIDEO OUT
Questi terminali possono venire usati sia per emettere segnali
sia a scansione interlacciata che progressiva e producono
immagini migliori del terminale S-VIDEO OUT (
➡di seguito).
≥Collegare a terminali dello stesso colore.
Utilizzare uno
Splitter se si
desidera
collegare
anche
un’antenna al
VCR.
Cavo di alimentazione c.a.
Collegare solo dopo che tutti gli
altri collegamenti sono completati.
