Seite 10
10
Deutsch

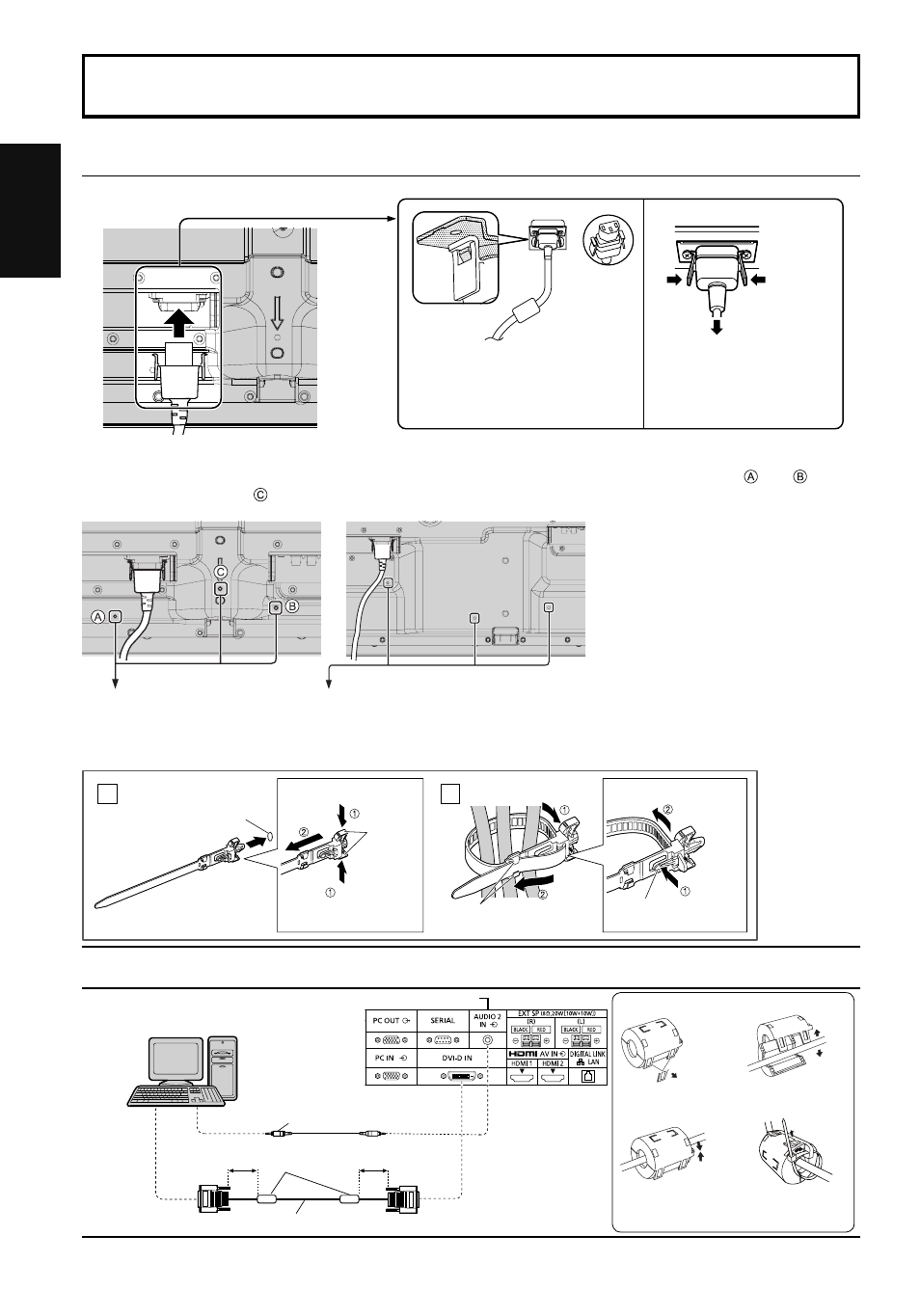

Anschluss und Befestigung des Netzkabels, Befestigung der Kabel
Anschlüsse
1
2
Befestigen Sie die
Kabelschelle
Entfernen vom Gerät:
Arretierungen auf
beiden Seiten
eingedrückt halten
Loch
Bündeln Sie die Kabel
Haken
Spitze unter
die Haken
einführen
Lösen:
Knopf
eingedrückt
halten
Knopf
Kabelschelle in ein
Loch einführen.
Arretierungen
Befestigung des Netzkabels
Abtrennen des Netzkabels
Schließen Sie das Netzkabel an die
Displayeinheit an.
Führen Sie das Netzkabel ein, bis es einrastet.
Hinweis:
Achten Sie darauf, das Netzkabel sowohl auf der
linken als auch auf der rechten Seite zu sichern.
Trennen Sie das Netzkabel durch
Drücken der zwei Knöpfe ab.
Hinweis:
Achten Sie beim Abtrennen des
Netzkabels unbedingt darauf, stets
zuerst den Steckverbinder von der
Steckdose abzutrennen.
Bei Verwendung der Wandhalterung (vertikal) (bei 50"-Modell)
Hinweis:
Wenn Sie die Wandhalterung (vertikal)(TY-WK42PV20) verwenden, sichern Sie die Kabel mit den Löchern
und
. Wenn
die Kabelschelle am Loch
verwendet wird, werden die Kabel unter Umständen von der Wandhalterung eingeklemmt.
50"-Modell
65"-Modell
Verwendung der Kabelschelle
Sichern Sie überzählige Kabel nach Bedarf mit der Kabelschelle.
Hinweis:
Eine Schelle ist im Lieferumfang enthalten. Wenn Sie das Kabel an drei Stellen befestigen wollen, kaufen Sie bitte eine Schelle separat dazu.
Wenn Sie weitere Schellen brauchen, kaufen Sie diese bei Ihrem Fachhändler. (Beim Kundendienst erhältlich)
Benutzung des Ferritkerns
Stereo-Minibuchse (M3)
PC mit DVI-D-
Videoausgang
DVI-D-Videokabel (innerhalb von 5 m)
Weniger
als 5 cm
Ferritkern
(geliefert)
Weniger
als 5 cm
Geteilt mit PC IN.
Installieren des Ferritkerns
Laschen zurückziehen
(an zwei Stellen)
1.
Öffnen Sie den
Ferrit-Kern
2.
Führen Sie das Kabel
durch und schließen
Sie den Ferrit-Kern
3.
Befestigen Sie den
Ferrit-Kern mit dem
Kabelbinder
4.
