11
Français

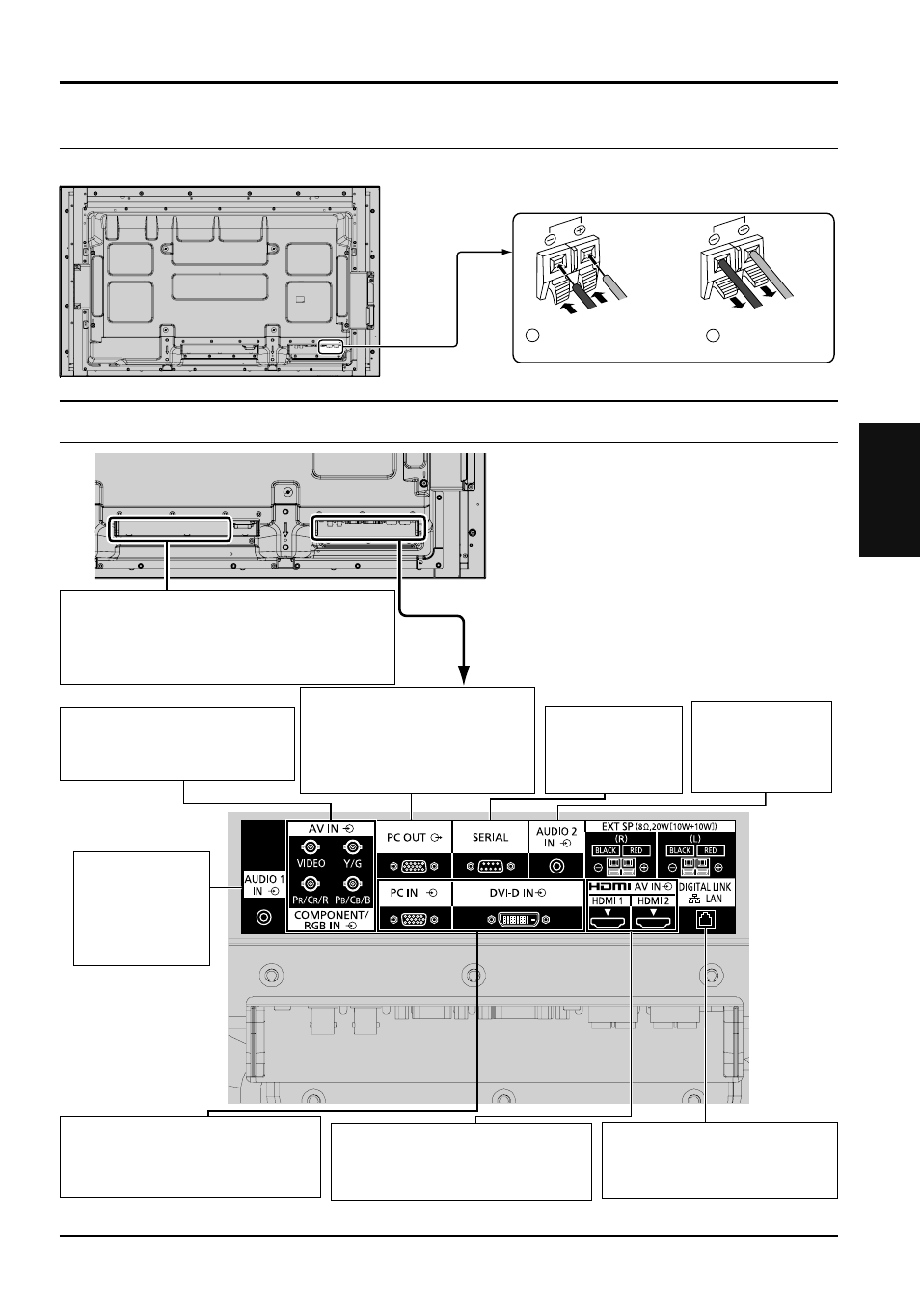

Raccordement des enceintes
Raccordements
Raccordement d’un équipement vidéo
Veuillez utiliser une enceinte de 8 Ω/10 W.
Rouge
Noir
Rouge
Noir
1
Introduisez l’âme du câble
tout en appuyant sur le levier.
2
Relâchez le
levier.
* DIGITAL LINK est une technologie qui permet à des signaux audio ou vidéo d’être transmis via des câbles à paire
torsadée. Pour plus de détails, consultez la partie “Opérations sur le réseau” du Mode d’emploi.
SLOT: Fente d’insertion de la carte de connexion
(accessoires en option) (reportez-vous à la page 3)
Remarque:
La fente de droite est destinée à la carte de connexion d’une largeur de 2 fentes. La carte de
connexion d’une largeur de 1 fente ne fonctionne pas lorsqu’elle est installée dans la fente droite.
AUDIO 1 IN:
Borne d’entrée
audio partagée
avec VIDEO et
COMPONENT/
RGB IN.
PC IN: Borne d’entrée PC IN
Raccordez à la borne vidéo d’un ordinateur ou d’un
équipement grâce à la sortie Y, P
B
(C
B
) et P
R
(C
R
).
DVI-D IN: Borne d’entrée DVI-D
LAN, DIGITAL LINK*
Connectez à un réseau de borne d’entrée DIGITAL LINK pour
contrôler l’écran. Vous pouvez également raccorder un appareil
qui envoie des signaux vidéo et audio via la borne DIGITAL LINK.
SERIAL:
Broche de contrôle série.
Permet de contrôler
l’écran par connexion
avec le PC.
AV IN (VIDEO): Borne d’entrée
vidéo composite
COMPONENT/RGB IN: Borne d’entrée
composantes
AV IN (HDMI 1, HDMI 2): Borne
d’entrée HDMI
Raccordez à un équipement vidéo tel
qu’un magnétoscope ou un lecteur DVD.
AUDIO 2 IN:
Borne d’entrée
audio partagée
avec DVI-D IN et
PC IN.
PC OUT:
Borne de sortie du moniteur.
Les signaux affi chés sur
l’écran sont transmis à un autre
moniteur secondaire, comme les
signaux vidéo d’un ordinateur
