Anschlüsse

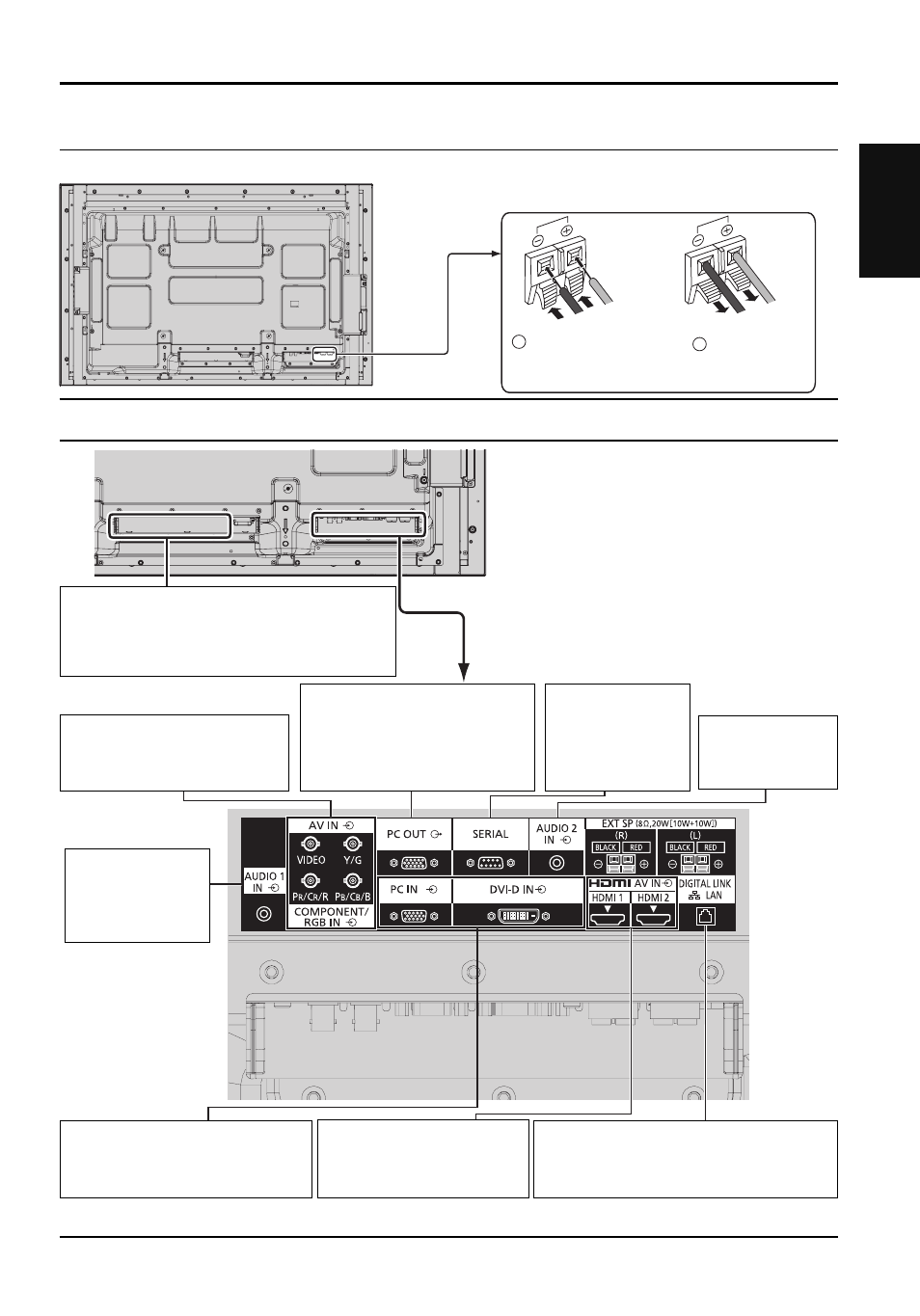

Anschluss an die Videoausrüstung
Lautsprecheranschluss
Bitte verwenden Sie einen 8 Ω/10 W Lautsprecher.
Rot
Schwarz
Rot
Schwarz
1
Drücken Sie den Hebel, und
fügen Sie den Drahtkern ein.
2
Schieben Sie den Hebel
in die Ausgangsstellung
zurück.
* DIGITAL LINK ist eine Technologie, die es erlaubt, Signale wie Audio und Video über verdrillte abgeschirmte Leitungen zu senden.
Weitere Details dazu siehe Bedienungsanleitung - „Netzwerkbetrieb“.
SLOT: Steckplatz für Terminal-Board (optionales Zubehörteil, siehe Seite 3)
Hinweis:
Der Steckplatz auf der rechten Seite ist für Terminal-Boards geeignet,
die 2 Slots einnehmen. Ein Terminal-Board, das nur 1 Slot einnimmt,
funktioniert nicht, wenn es am rechten Steckplatz eingebaut wird.
AUDIO 1 IN:
Audio-Eingangsbuchse
gemeinsam mit VIDEO
und COMPONENT/
RGB IN.
PC IN: PC-Eingangsbuchse
Anschluss an die Videobuchse des PCs oder
Gerätes mit dem Ausgang Y, P
B
(C
B
) und P
R
(C
R
).
DVI-D IN: DVI-D-Eingangsbuchse
LAN, DIGITAL LINK*
Stellen Sie die Verbindung zum DIGITAL LINK Eingangsbuchsen-Netzwerk
her, um das Display zu steuern. Alternativ stellen Sie die Verbindung zu einem
Gerät her, das Video- und Audiosignale über die Buchse DIGITAL LINK sendet.
SERIAL:
Serieller Anschluss
für Steuerung.
Steuerung des Displays
durch Anschluss an
einen PC.
AV IN (VIDEO):
Composite Video-
Eingangsbuchse
COMPONENT/RGB IN:
Component/RGB Video-Eingangsbuchse
AV IN (HDMI 1, HDMI 2):
HDMI-Eingangsbuchse
Anschluss an Videoausrüstung,
z. B. Videorekorder oder DVD-Player.
AUDIO 2 IN:
Audio-Eingangsbuchse
gemeinsam mit DVI-D
IN und PC IN.
PC OUT:
Anschluss Monitor-Ausgabe.
Videosignale, die auf dem Display
wiedergegeben werden, werden
an einen weiteren Sub-Monitor
als PC-Videosignale ausgegeben.
