10
Italiano
1 2 Attaccare il morsetto
Per rimuovere dallo
schermo:
Spingere
entrambi I
fermagli laterali
foro
Avvolgere i cavi
fermagli
ganci
Mettere
la punta
nei ganci
Per allentare:
Spingere
bottone il
bottone
bottone Inserire il morsetto
in un foro.

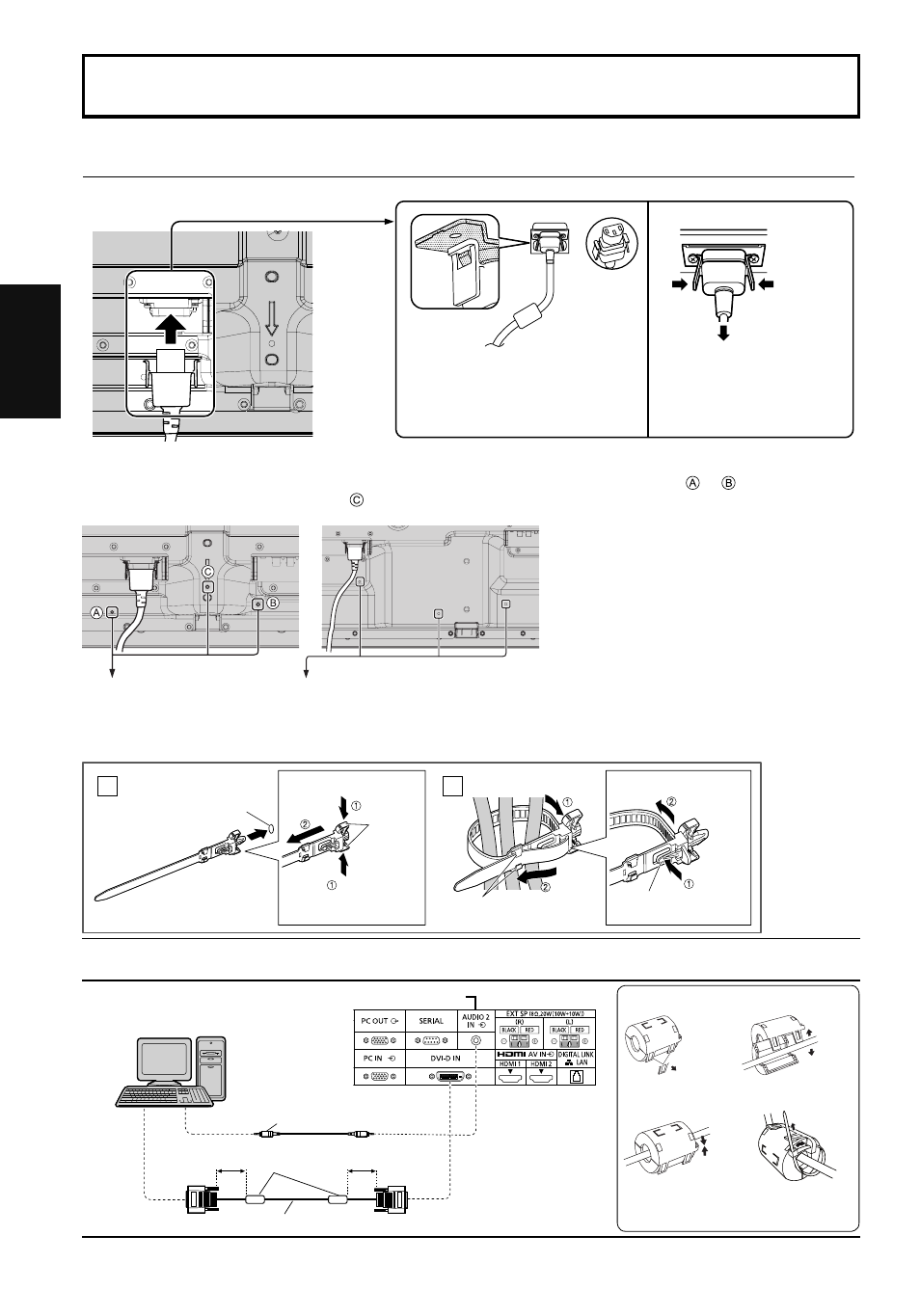

Collegamenti
Collegamento e fi ssaggio del cavo CA, fi ssaggio dei cavi
Fissaggio del cavo di alimentazione a corrente alternata
Sfi lare il cavo CA
Se si utilizza la staffa per sospensione a parete (verticale) (per il modello da 50”)
Nota:
Se si utilizza la staffa per sospensione a parete (verticale) (TY-WK42PV20), utilizzare i fori e per fi ssare i cavi.
Se il moresetto viene utilizzata nel foro , i cavi possono impigliarsi nella staffa di montaggio a parete.
modello da 50” modello da 65”
Utilizzo del morsetto
Fissare i cavi con il morsetto.
Nota:
Con questa unità viene fornito un morsetto. Nel caso in cui sia necessario fi ssare i cavi in tre posizioni, acquistare altri morsetti.
Se si necessita di altri morsetti, acquistarli dal proprio rivenditore (disponibili presso l’Assistenza clienti).
Inserire il cavo CA nel display.
Inserire il cavo CA fi no a bloccarlo.
Nota:
Accertarsi che il cavo di alimentazione sia
bloccato ad entrambi i lati destro e sinistro.
Sfi lare il cavo CA premendo sui
due bottoni.
Nota:
Quando si stacca il cavo di alimentazione,
staccare sempre per prima la spina del
cavo dalla presa di corrente.
Mini spinotto stereo (M3)
PC con uscita
video DVI-D
Condiviso con PC IN.
Meno
di 5 cm
Nucleo in ferrite
(in dotazione) Meno di 5 cm
Cavo video DVI-D (5 m max.)
Modo di utilizzo del nucleo in ferrite
Installazione del nucleo in ferrite
Estrarre le schede
(in due posti)
1.
Aprire il nucleo
in ferrite
2.
Farvi passare
il cavo e
chiudere
3.
Fissare il nucleo
in ferrite con una
fascetta per cavi
4.
