Panasonic TH65PF10EK - Handbuch (Seite 10)

1
6 7 8
3
9
4 5
10
15 14 13 12 11
2
AUDIO
PC IN
TH-42PS9
10
Hinweise:
• Aus Platzgründen können gelegentlich beim Anschluss eines Mini D-Sub 15P-Kabels mit Ferritkern an eine PC-
Eingangsbuchse Probleme auftreten.
• Computersignale mit einer Horizontalabtastfrequenz von 15 bis 110 kHz und einer Vertikalabtastfrequenz von 48 bis 120
Hz lassen sich verwenden. (Signale mit mehr als 1.200 Zeilen können nicht richtig wiedergegeben werden.)
• Die Display-Aufl ösung beträgt maximal 1.440 × 1.080 Bildpunkte, wenn das Bildseitenverhältnis auf “4:3” eingestellt
ist, und 1.920 × 1.080 Punkte, wenn das Bildseitenverhältnis auf “16:9” eingestellt ist. Falls die Display-Aufl ösung
diese Höchstwerte überschreitet, ist es ggf. nicht möglich, die feinen Details ausreichend deutlich anzuzeigen.
• Die PC-Eingangsbuchsen sind DDC2B-kompatibel. Falls der anzuschließende Computer nicht mit DDC2B- kompatibel
ist, muss der Computer beim Anschließen entsprechend eingestellt werden.
• Es gibt auch Computer, die sich nicht am PlasmaDisplay anschließen lassen.
• Für den Anschluss eines DOS/V-kompatiblen Computers mit einer 15poligen Mini D-Sub-Buchse ist kein Adapter
notwendig.
• Der in der Abbildung gezeigte Computer dient nur zur Erklärung.
• Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang enthalten.
• Stellen Sie die Horizontal- und Vertikalabtastfrequenzen der PC-Signale nicht auf Werte ein, die außerhalb des
vorgeschriebenen Frequenzbereichs liegen.
• Eine Zuleitung von Komponentensignalen ist über die Klemmen 1, 2 und 3 der 15-poligen Mini-D-Sub-Buchse
möglich.
• Zur Zuleitung eines synchronisierten VBS-Signals verwenden Sie einen handelsüblichen Stecker mit 75-Ohm-
Abschlusswiderstand für den Anschluss an die HD-Buchse, der das VBS-Signal zugeleitet werden soll.
• Ändern Sie die Einstellung der Option “Component/RGB in Wählen” des Menüs “Installation” auf “Component” (bei
Herstellung eines Komponentensignal-Anschlusses) bzw. “RGB” (bei Herstellung eines RGB-Signal-Anschlusses).
(siehe Seite 41)
Am 15poligen Mini D-Sub-Stecker anliegende Signale
Klemmenbelegung des
PC-Eingangsbuchse

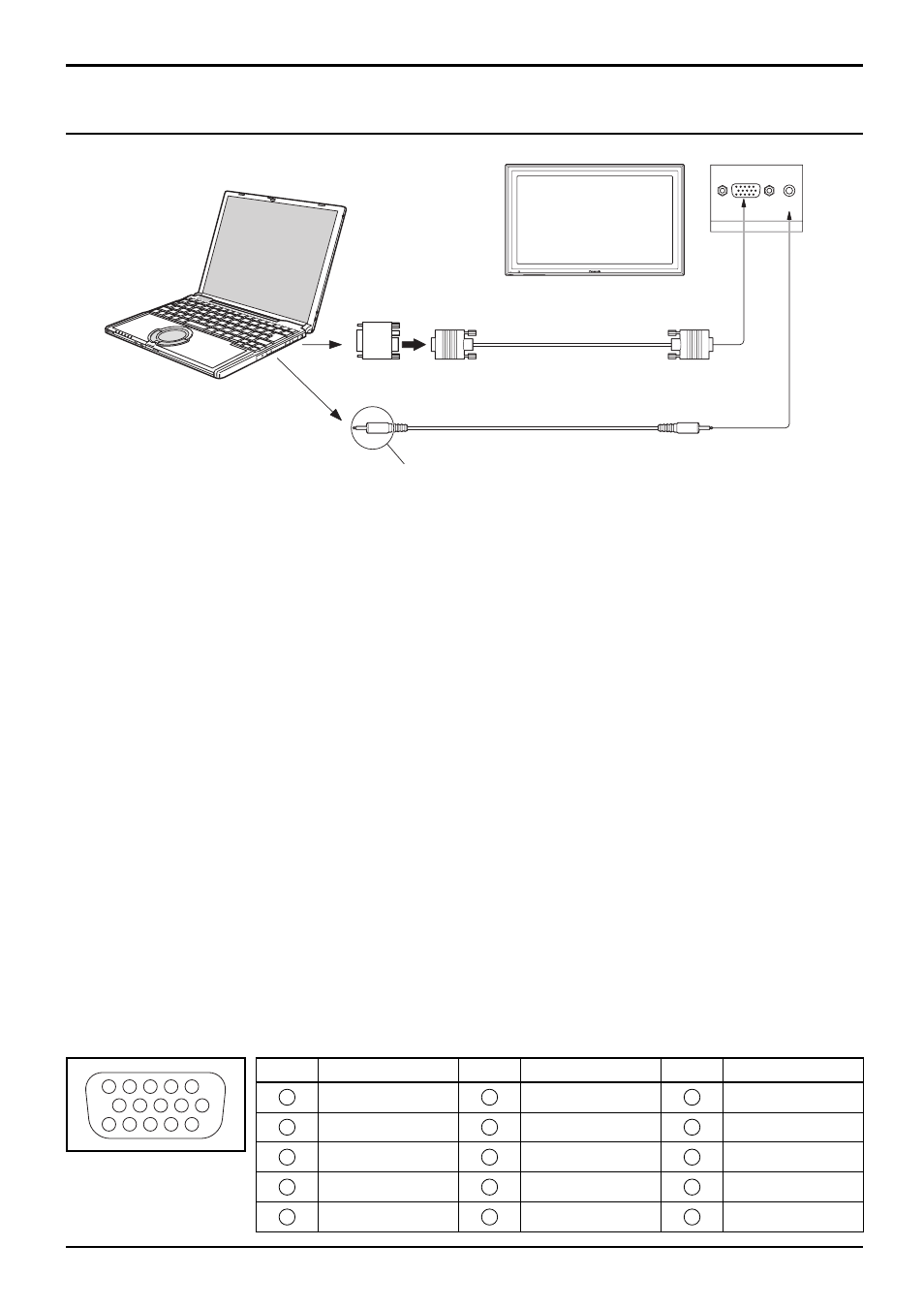

Anschluss an die PC-Eingangsbuchsen
Anschlüsse
Klemme Signal Klemme Signal Klemme Signal
1 R (P
R
/C
R
) 6 GND (Masse) 11 NC (nicht verwendet)
2 G (Y) 7 GND (Masse) 12 SDA
3 B (P
B
/C
B
) 8 GND (Masse) 13 HD/SYNC
4 NC (nicht verwendet) 9 +5 V GS 14 VD
5 GND (Masse) 10 GND (Masse) 15 SCL
Computer
Adapterstecker
(falls notwendig)
Mini D-Sub, 15polig
RGB
PC-Kabel
Stereostecker
Audio
Schließen Sie ein Kabel, dass
zur Audioausgangsbuchse des Computers passt.
