Seite 9
1
2
SERIAL
PC IN
AUDIO
SLOT1
SLOT3
P
R
/C
R
/R P
B
/C
B
/B
Y/G
AUDIO
R L
COMPONENT/RGB IN
SLOT2
AUDIO
DVI-D IN
1
2
1
2
9

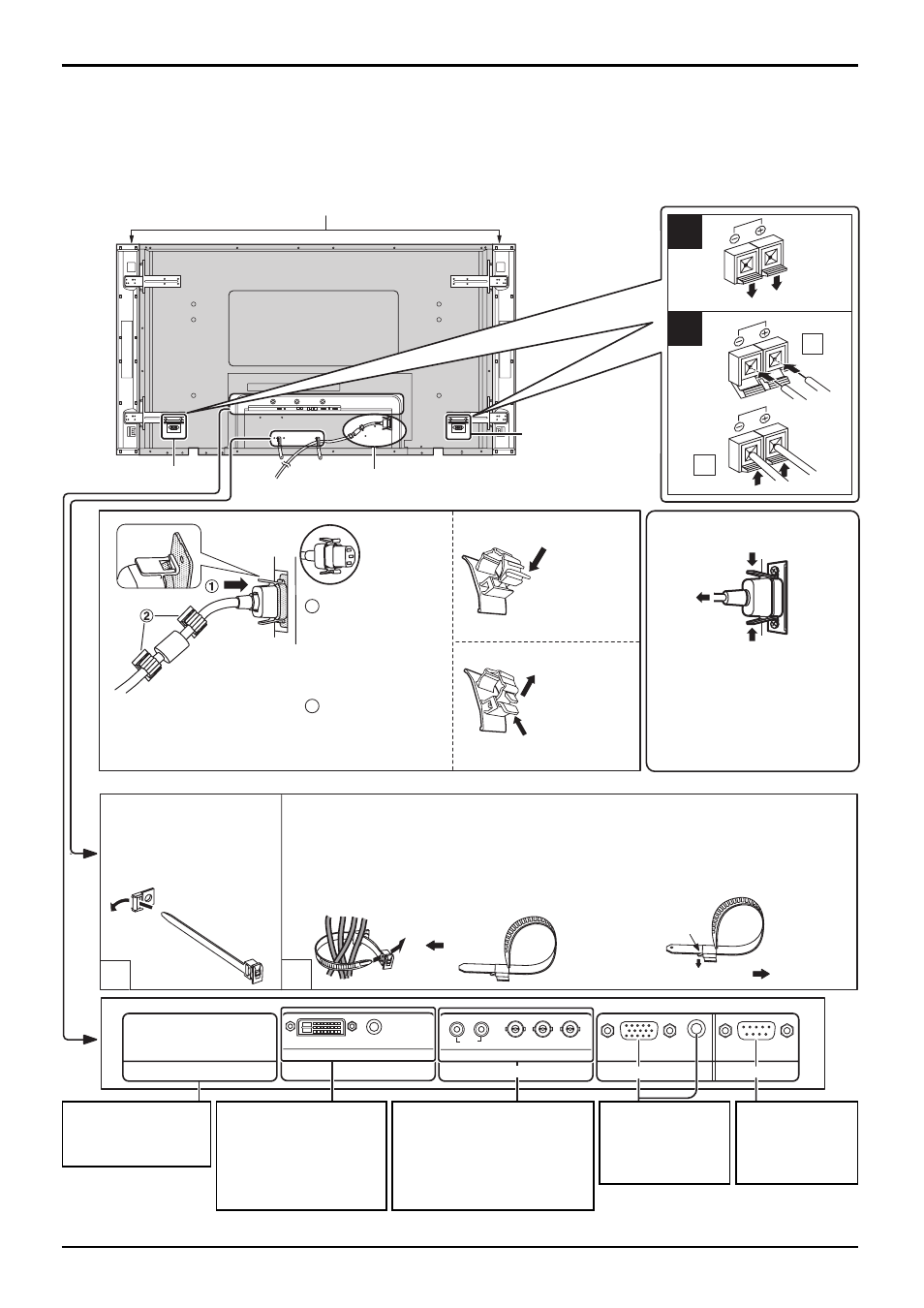

Anschlüsse
Lautsprecher Buchsen (R)
Lautsprecher
Buchsen (L)
– Kabelbänder Lockere Kabel mit den Bändern zusammenbinden.
Beim Anschluss der Lautsprecher ist sicherzustellen, dass nur die als Sonderzubehör erhältlichen Lautsprecher
verwendet werden. Siehe Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher.
Lautsprecher (Sonderzubehör)
Anschluss des Netzkabels (siehe Seite 13)
– Befestigung des Netzkabels
1. Den Knopf
gedrückt
halten.
Hinweis:
Achten Sie darauf, das
Netzkabel sowohl auf der
linken als auch auf der rechten
Seite zu sichern.
Drücken, bis
der Haken
einklickt.
2. Abziehen.
Abtrennen des Netzkabels
Trennen Sie das Netzkabel durch
Drücken der zwei Knöpfe ab.
Schließen
Öffnen
1
Schließen Sie das
Netzkabel an die
Displayeinheit an.
Führen Sie das
Netzkabel ein, bis
es einrastet.
2
Sichern Sie das
Netzkabel mit der
am Gerät befestigten
Kabelklemme.
Hinweis:
Achten Sie beim Abtrennen des
Netzkabels unbedingt darauf,
stets zuerst den Steckverbinder
von der Steckdose abzutrennen.
TH-65PF10EK
Das Kabel-Halteband
wie in der Abbildung
gezeigt durch die
Klemme stecken.
Zum Bündeln der an den Terminals angeschlossenen Kabel das Halteband um
die Kabel legen und das angespitzte Ende wie in der Abbildung gezeigt durch den
Halter schieben.
Bei den Kabeln sollte zur Vermeidung der Belastung (besonders für das
Netzkabel) ausreichend Durchhang vorhanden sein; abschließend alle
Kabel mit der mitgelieferten Kabelklemme zusammenbinden.
Festziehen: Lösen:
Ziehen
Knopf gedrückthalten
Ziehen
Hinweis:
Beim Versand aus dem Werk ist eine Anschlussplatte in SLOT 2 und SLOT 3 installiert.
Von SERIAL-
Buchse an
Computer
(siehe Seite 11)
Von EXIT-
Monitor-Buchse
an Computer
(siehe Seite 10)
DVI-D IN-Buchsen
(baugleich mit dem
DVI-D-Anschlusskarte
für PF-Serie
(TY-FB9FDD))
(siehe Seite 12)
Steckplätze für
optionale Terminal-
Boards (abgedeckt)
COMPONENT/RGB IN-und
Audio IN-Buchsen (baugleich
mit dem BNC-Component-
Video-Terminal-Board
(TY-42TM6A))
(siehe Seite 12)
