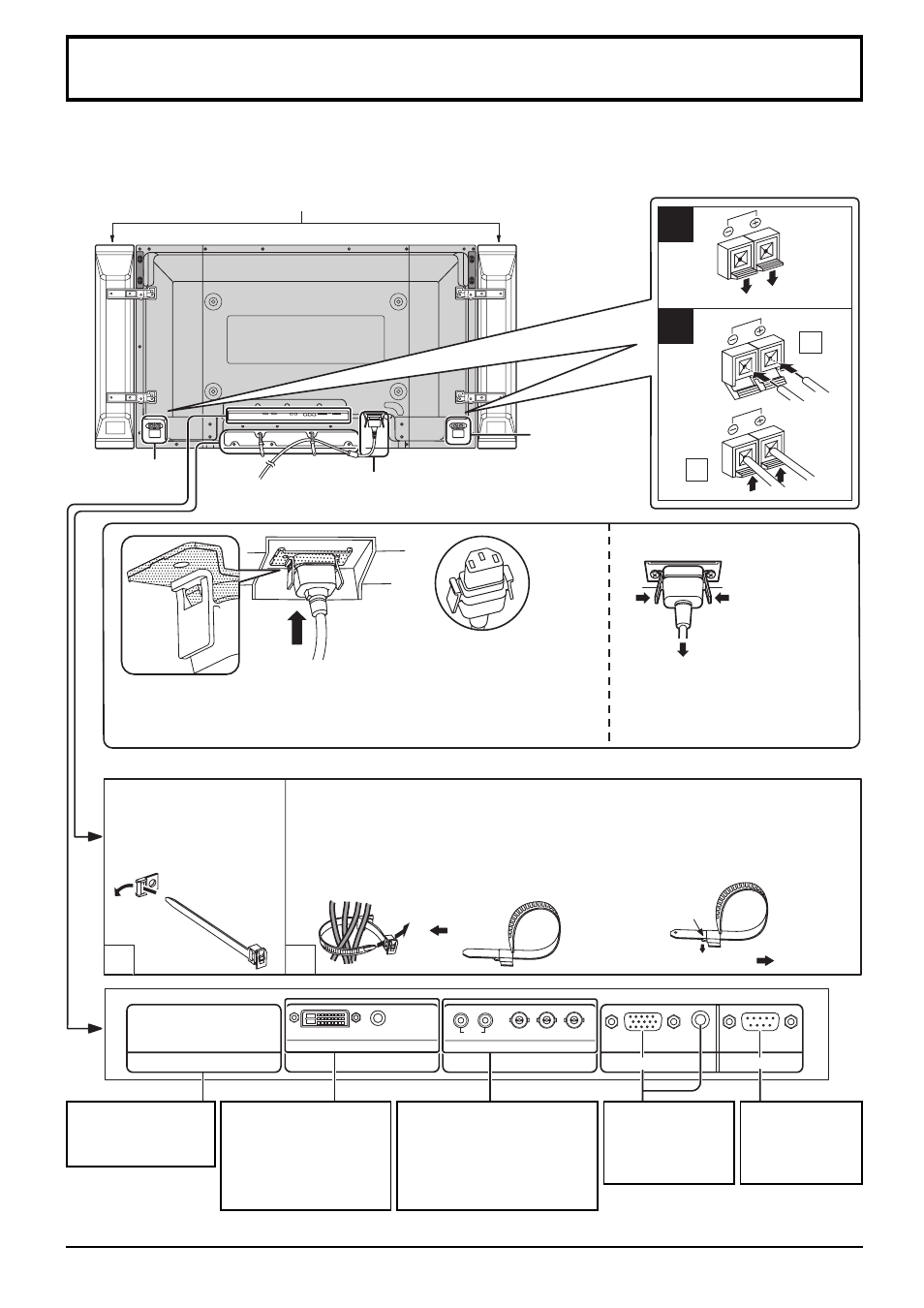

Anschlüsse
Lautsprecher
Buchsen (R)
Lautsprecher
Buchsen (L)
Anschluss des Netzkabels
(siehe Seite 13)
– Kabelbänder Lockere Kabel mit den Bändern zusammenbinden.
Beim Anschluss der Lautsprecher ist sicherzustellen, dass nur die als Sonderzubehör erhältlichen Lautsprecher
verwendet werden. Siehe Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher.
Lautsprecher (Sonderzubehör)
Das Kabel-Halteband
wie in der Abbildung
gezeigt durch die
Klemme stecken.
Zum Bündeln der an den Terminals angeschlossenen Kabel das Halteband um
die Kabel legen und das angespitzte Ende wie in der Abbildung gezeigt durch den
Halter schieben.
Bei den Kabeln sollte zur Vermeidung der Belastung (besonders für das
Netzkabel) ausreichend Durchhang vorhanden sein; abschließend alle
Kabel mit der mitgelieferten Kabelklemme zusammenbinden.
Von SERIAL-
Buchse an
Computer
(siehe Seite 11) Von EXIT-
Monitor-Buchse
an Computer
(siehe Seite 10) DVI-D IN-Buchsen
(baugleich mit dem
DVI-D-Anschlusskarte
für PF-Serie
(TY-FB9FDD))
(siehe Seite 12)
Festziehen: Lösen:
Ziehen
Ziehen
Knopf gedrückthalten
Hinweis:
Beim Versand aus dem Werk ist eine Anschlussplatte in SLOT 2 und SLOT 3 installiert.
– Befestigung des Netzkabels
Steckplätze für
optionale Terminal-
Boards (abgedeckt) COMPONENT/RGB IN-und
Audio IN-Buchsen (baugleich
mit dem BNC-Component-
Video-Terminal-Board
(TY-42TM6A))
(siehe Seite 12)
Hinweis:
Achten Sie darauf, das Netzkabel sowohl auf der linken als auch auf der rechten Seite
zu sichern.
Schließen Sie das Netzkabel an
die Displayeinheit an.
Führen Sie das Netzkabel ein, bis
es einrastet.
Abtrennen des Netzkabels
Trennen Sie das
Netzkabel durch
Drücken der zwei
Knöpfe ab.
Hinweis:
A c h t e n S i e b e i m A b t r e n n e n d e s
Netzkabels unbedingt darauf, stets zuerst
den Steckverbinder von der Steckdose
abzutrennen.
