Dvi-d-anschluss, Component / rgb-anschluss, 12 anschlüsse – Panasonic TH65PF10EK Benutzerhandbuch
Seite 12
SLOT3
P
R
/C
R
/R P
B
/C
B
/B
Y/G
AUDIO
R L
COMPONENT/RGB IN
AUDIO
OUT
Y , P
B
,
P
R
,
OUT
P
R
P
B
Y
L
R
COMPONEN T VIDEO OUT
SLOT2
AUDIO
DVI-D IN
12

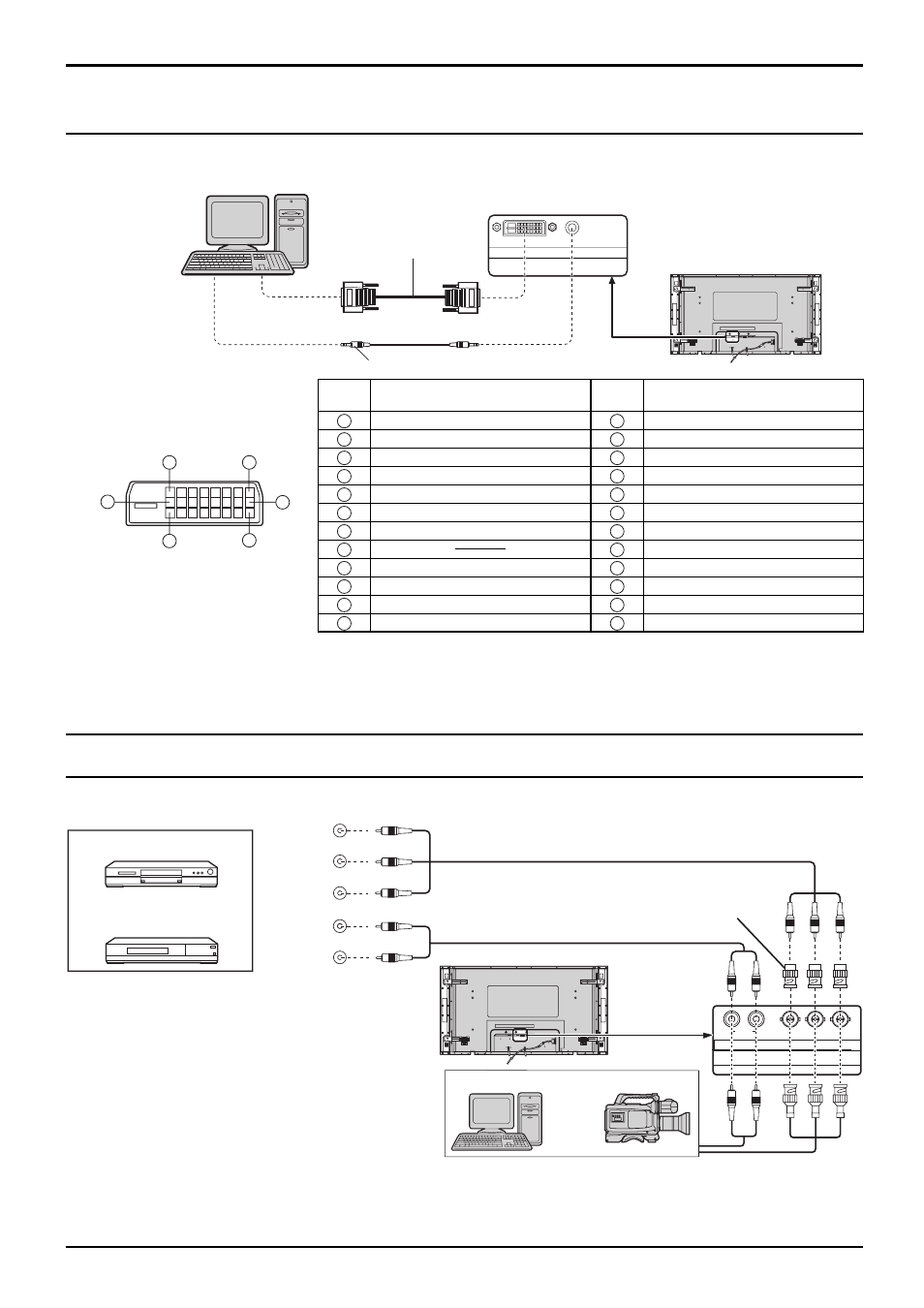

Anschlüsse
Stift-
Nr.
Signalname
Stift-
Nr.
Signalname
1
T.M.D.S. Daten 2-
13
T.M.D.S. Daten 3+
2
T.M.D.S. Daten 2+
14
+5 V GS
3
T.M.D.S. Daten 2/4 abgeschirmt
15
Erdung
4
T.M.D.S. Daten 4-
16
Hot-Plug-Sensor
5
T.M.D.S. Daten 4+
17
T.M.D.S. Daten 0-
6
DDC-Taktgeber
18
T.M.D.S. Daten 0+
7
DDC-Daten
19
T.M.D.S. Daten 0/5 abgeschirmt
8
20
T.M.D.S. Daten 5-
9
T.M.D.S. Daten 1-
21
T.M.D.S. Daten 5+
10
T.M.D.S. Daten 1+
22
T.M.D.S. Taktgeber abgeschirmt
11
T.M.D.S. Daten 1/3 abgeschirmt
23
T.M.D.S. Taktgeber+
12
T.M.D.S. Daten 3-
24
T.M.D.S. Taktgeber-
DVI-D-Anschluss
Ministecker (M3)
DVI-D-Videokabel
(innerhalb von 5 m)
PC mit DVI-D-
Videoausgang
Hinweise:
• Zusätzliche Geräte, Kabel und Adapterstecker, die auf dem Schaubild angezeigt werden, werden mit diesem Gerät nicht mitgeliefert.
• Siehe Seite 53 für geeignete Eingangssignale.
• Verwenden Sie ein DVI-D-Kabel gemäß DVI-Norm. In Abhängigkeit von der Länge oder Qualität des Kabels kann
eine Beinträchtigung des Bilds auftreten.
Stiftanordnung des DVI-D-
Eingangsanschlusses
Ansicht der Anschlusstafel
16
17
24
8
1
9
COMPONENT / RGB-Anschluss
Hinweise:
• Ändern Sie die Einstellung der Option “Component/RGB in Wählen” des Menüs “Installation” auf “Component” (bei Herstellung
eines Komponentensignal-Anschlusses) bzw. “RGB” (bei Herstellung eines RGB-Signal-Anschlusses). (siehe Seite 41)
• Zusätzliche Geräte, Kabel und Adapterstecker, die auf dem Schaubild angezeigt werden, werden mit diesem Gerät nicht mitgeliefert.
• Ein synchronisiertes G-Signal ist erforderlich. (Siehe Seite 44)
RCA-BNC-
Adapterstecker
Computer
RGB-Camcorder
oder
DVD
Beispiel einer
Eingangssignalquelle
Digitale TV-SET-TOP-BOX
(DTV-STB)
Dieses Gerät ist standardmäßig mit Terminal-Boards ausgestattet, die mit dem DVI-D-Anschlusskarte für PF-Serie
(TY-FB9FDD) und dem BNC-Component-Video-Terminal-Board (TY-42TM6A) baugleich sind.
