HST Zusatzheizer
100

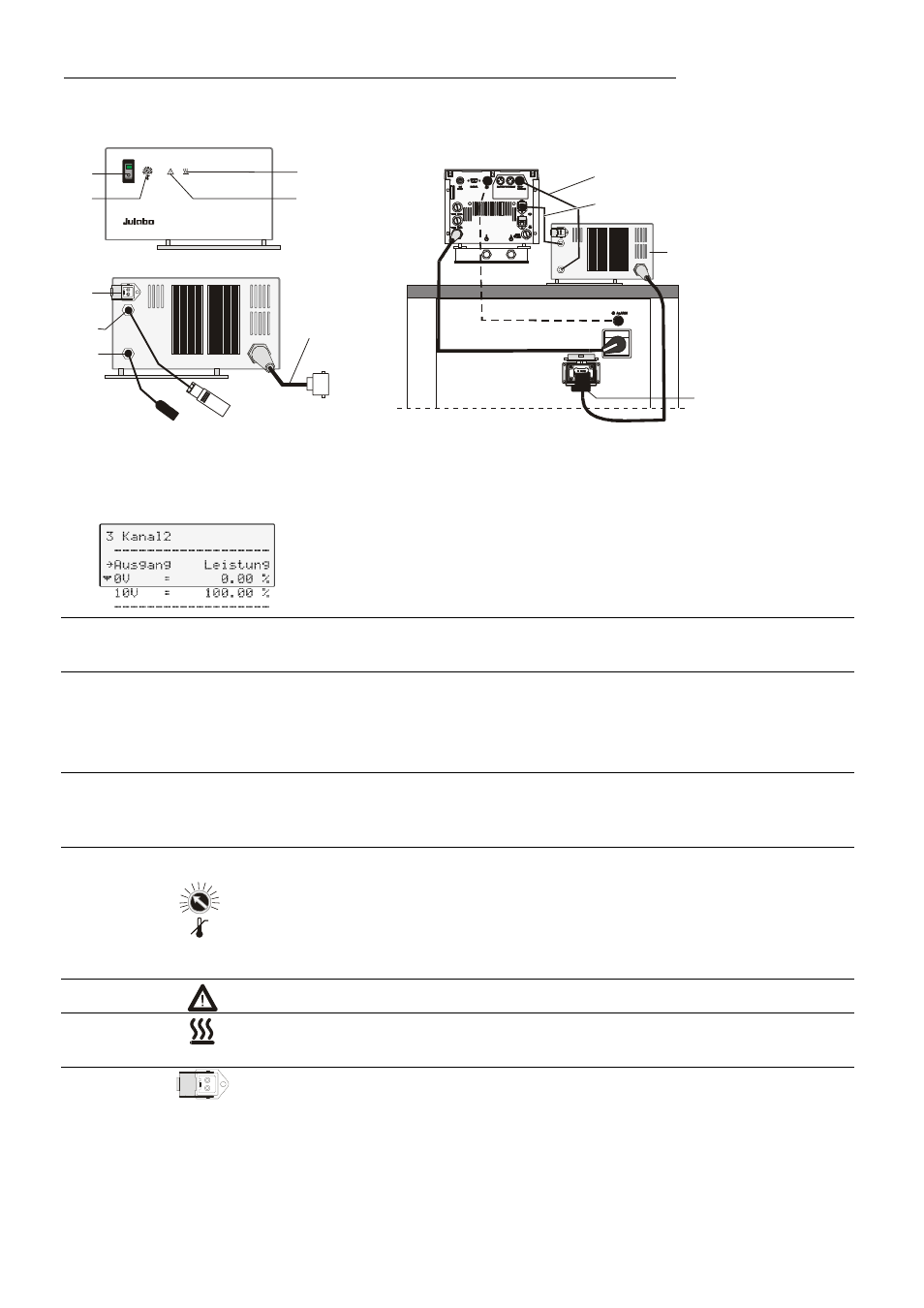

16. HST Zusatzheizer
0 °C
20
60 100 140 180 220
HST
25a
34
13a
12a
30
31
32
33
1 3 2
5 6 4
25a
HST
13a
12a
12a
Werkseinstellung
Anschlussleitung zur Anschlussbuchse (12) REG+EPROG des
Thermostaten. Übertragung des Heizpulses für die Zusatzheizung HST.
Hinweis:
Kanal 2 ist werkseitig für den Anschluss eines HST Booster-Heizers
konfiguriert (siehe Seite 74).
Wird der HST Booster-Heizer nachträglich installiert, sollte die Einstellung
geprüft werden, denn Kanal 2 könnte zwischenzeitlich für eine andere
Nutzung konfiguriert worden sein.
13a Anschlussleitung zum Steueranschluss (13) des Thermostaten.
L
Spannungsversorgung der Steuerelektronik der Zusatzheizung HST.
25a Anschlussleitung für HST Booster-Heizung
Einbausteckdosen für HST Booster Heizer nicht bei Sondergerät FPW91-
SL - 230 V/3PPE/60 Hz (Siehe Seite 17)
L
Spannungsversorgung der Heizer.
30 Netzschalter, beleuchtet
L
Schaltet die Spannungsversorgung der Steuerelektronik und damit
die Zusatzheizung HST ein und aus.
31
0
°C
20
60
100
140
180
220
Übertemperaturschutz am HST
Diese Übertemperatur-Schutzeinrichtung wirkt unabhängig vom
Thermostaten. Bei ihrem Ansprechen wird der Booster-Heizer bleibend
abgeschaltet.
Die Alarmanzeige erfolgt optisch und akustisch mit anhaltendem
Signalton.
32 Kontroll-Anzeige: Alarm
33 Kontroll- Anzeige: Heizung
L
Blinkt im Takt des Heizpulses bzw. der HST Booster-Heizung
34 Steueranschluss 230 V / max. 1.25 A für HSP Zusatzpumpe
L
Ist der Tiefkälte-Umwälzthermostat mit HST und HSP ausgestattet,
ersetzt dieser Steueranschluss den nicht nutzbaren Steueranschluss
(14) an der Rückseite des Thermostaten. Die Funktion ist unabhängig
von der Schalterstellung des Netzschalters (30) am HST.
