HSP Zusatzpumpe
102
17. HSP
Zusatzpumpe
21
22
9
1
3 2
5
6
4
IN
OU
T
13b
41
43
40
13b

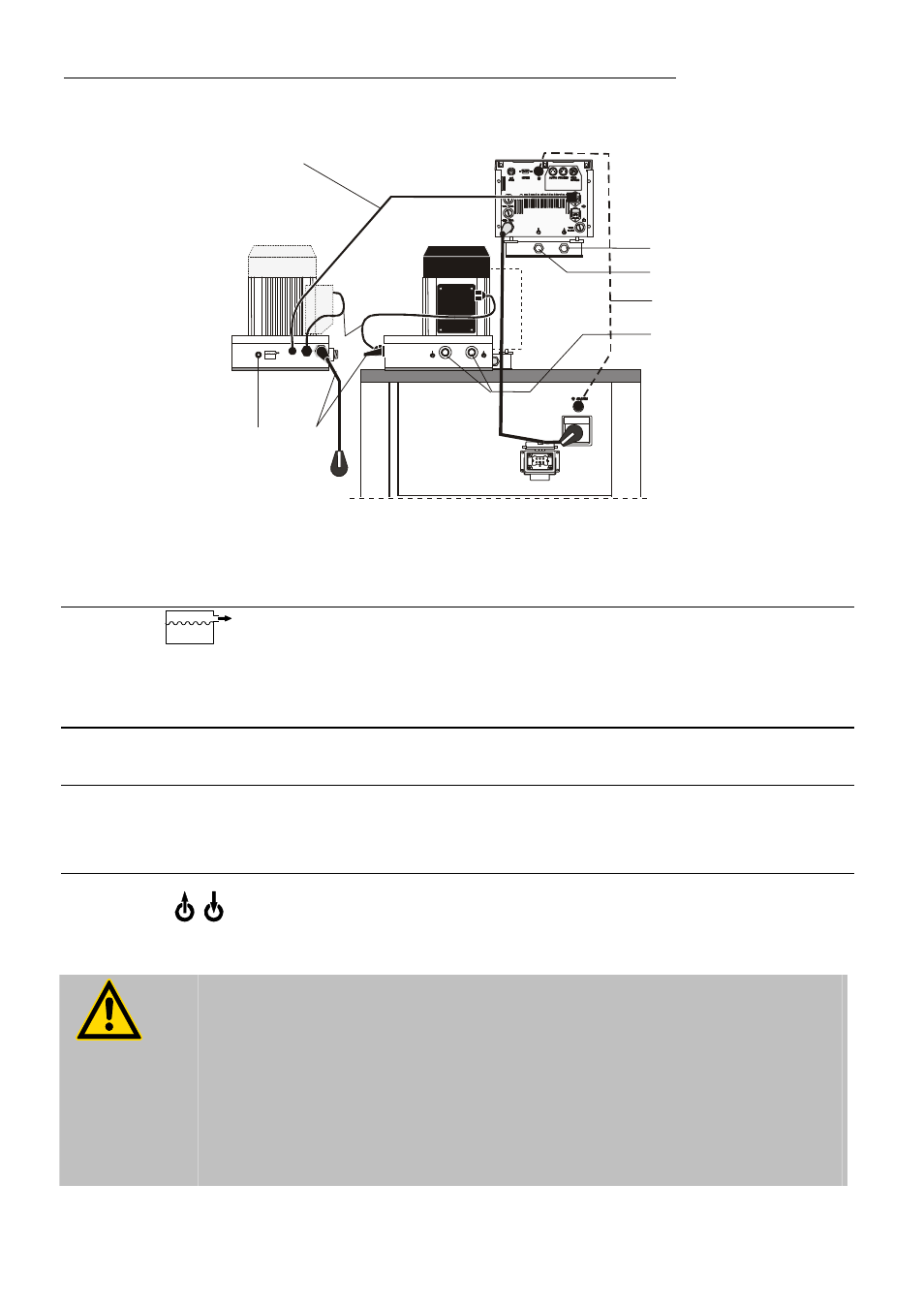

Anschlussleitung zum Steueranschluss (13) des Thermostaten.
L
Spannungsversorgung der Steuerelektronik der HSP Zusatzpumpe.
40
Überlaufstutzen
L
Nur wenn die obere Wellendichtung des Pumpenmotors versagt, wird
austretende Temperierflüssigkeit an diesem Überlauf abgeleitet und
verhindert die Zerstörung des Motors.
41
Netzkabel mit Stecker der HSP Zusatzpumpe.
• HSP Zusatzpumpe mit Netzkabel an Netzsteckdose anschließen.
21
22
Wichtig:
Wird eine HSP Zusatzpumpe verwendet, können die Pumpenanschlüsse
(21, 22) nicht mehr verwendet werden. Sie müssen mit Überwurfmuttern
mit eingelegten Blindscheiben fest verschlossen sein.
43
OUT
IN
Pumpenanschlüsse M16x1: Druckpumpe (OUT) Rücklauf (IN)
Wichtiger Hinweis:
Mit der Montage der Zusatzpumpe HSP erhöht sich die Pumpenleistung der Tiefkälte
Umwälzthermostate.
Vor der Inbetriebnahme der Zusatzpumpe HSP muss daher unbedingt die
Belastbarkeit der verwendeten Schläuche geprüft werden.
Siehe dazu Kapitel >Temperierflüssigkeiten / Temperierschläuche< in der
Betriebsanleitung.
Kälteleistung :
Die Kälteleistung der Tiefkälte Umwälzthermostate verringert sich durch die
Zusatzpumpe um ca. 400 Watt.
