JULABO FPW91-SL Ultra-Low Refrigerated Circulators - Handbuch (Seite 29)

SL
29

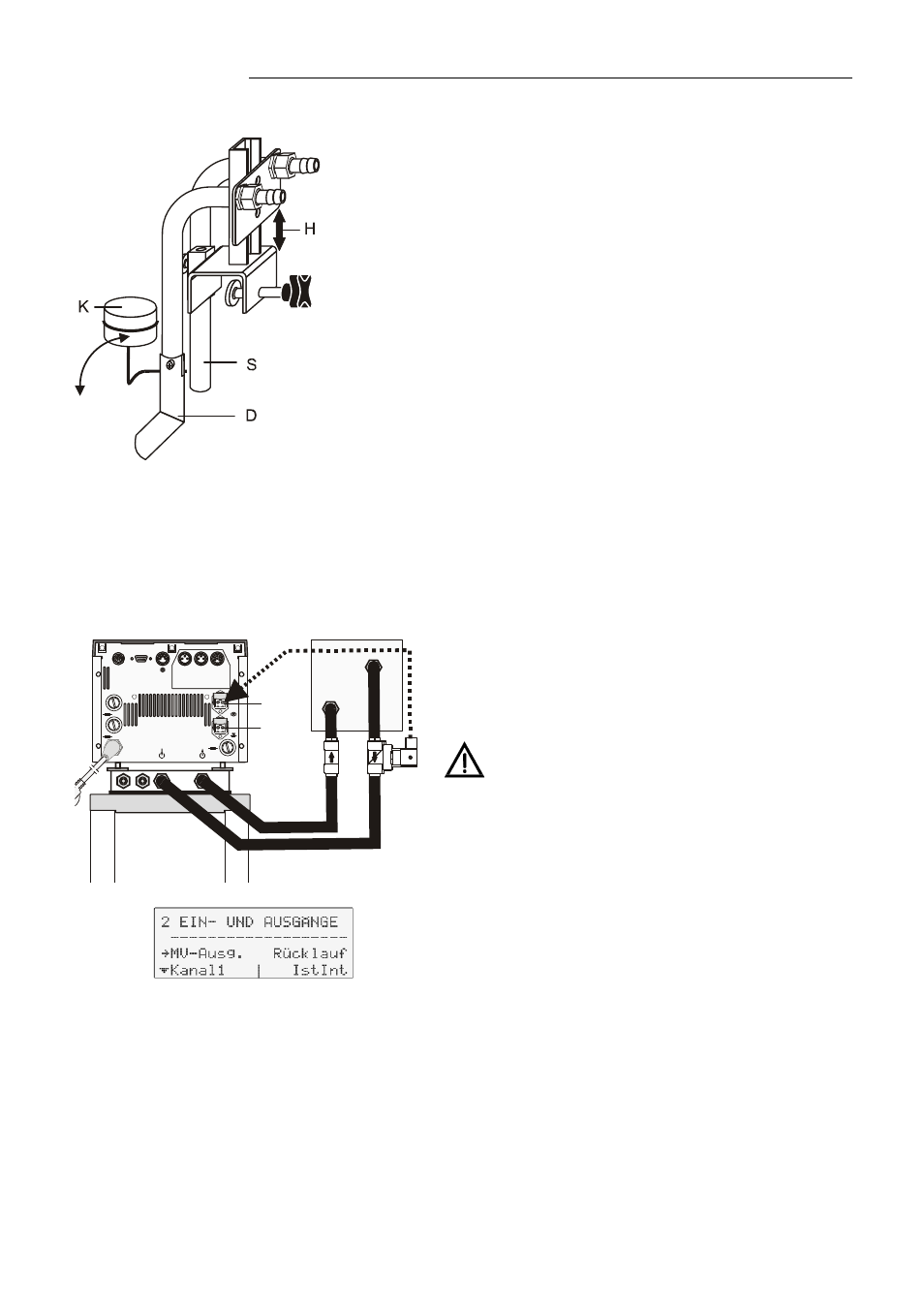

Externe Temperierung offener Systeme
S = Sauganschluss
D = Druckanschluss
K = Schwimmkörper
H = Höhenverstellung
Der Thermostat ist zur externen Temperierung offener Verbraucher
sowohl mit einer Druck- als auch Saugpumpe ausgestattet.
Die unterschiedlichen Förderströme von Druck- und Saugpumpe
sollten aufeinander abgestimmt werden. Zur Niveaukonstant-
haltung empfehlen wir den Einsatz des JULABO "D+S" Niveau-
Adapters im externen Badgefäß. Damit wird der Förderstrom der
Druckpumpe über einen eingebauten Schwimmkörper geregelt.
Der Förderstrom der Saugpumpe bleibt dabei unverändert. Durch
Höhenverstellung am "D+S" Niveau-Adapter kann das Niveau
verändert werden.
Zubehör: "D+S" Niveau-Adapter
Bestell-Nr. 8 970 410
Wichtig:
L
Das Flüssigkeits-Niveau im internen- und externen Bad sollte
gleich hoch sein (absolute Höhe).
L
Den Thermostaten mit der Taste OK ausschalten, wenn aus
dem externen Bad das Einsatzgut (z. B. Erlenmeyerkolben)
entnommen wird.
Rücklaufsicherung
T16A
T16A
T1.25A
ext
Pt100
SERIAL ALARM REG+
E-PROG STAND-BY
13
14
(Siehe Seite 78)
Ist der externe Verbraucher höher als der Thermostat
angeordnet, sollte ein eventuelles Zurückfließen der
Temperierflüssigkeit im ausgeschalteten Zustand
vermieden werden.
Überflutungsgefahr !
Zu diesem Zweck kann in den Vor- und Rücklauf ein
Magnetventil-Set oder jeweils ein Absperrventil
angeschlossen werden.
L
Das Magnetventil wird an Steueranschluss (13)
angeschlossen.
L
Wird Steueranschluss (14) benutzt:
Im Menu >Ein-und Ausgänge< den Menu-Punkt
>MV-Ausgang< auf >Rücklauf< stellen.
Bestell-Nr. Bezeichnung
8 980 701
Magnetventil-Set bis +100 °C
8 970 456 Absperrventil bis +90 °C
8 970 457 Absperrventil bis +200 °C
