Seite 25
SL
25
7

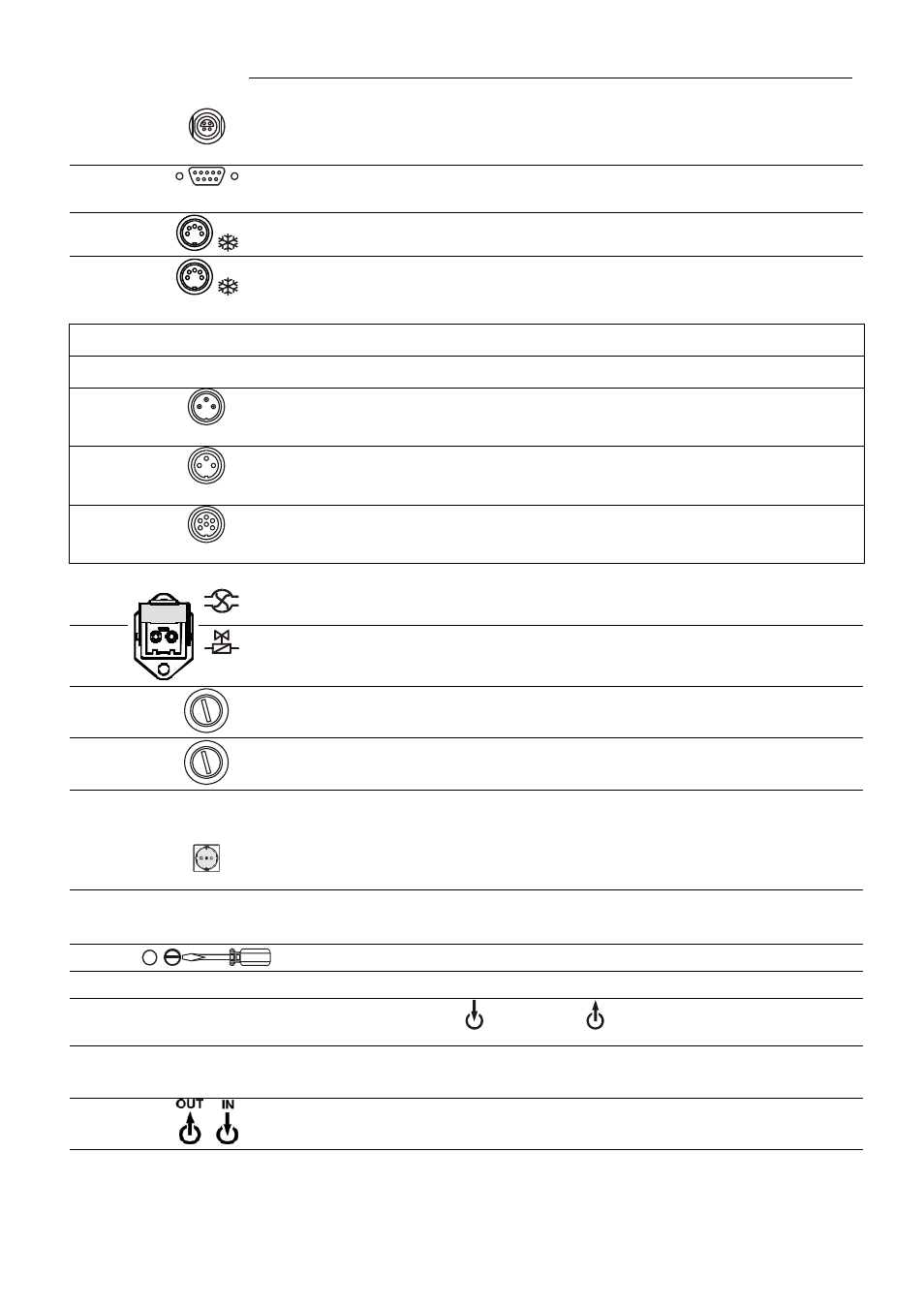

ext Pt100
Anschlussbuchse:
Externer Mess- und Regelfühler
oder externe Sollwert-Vorgabe
8
SERIAL
Anschlussbuchse:
Schnittstelle RS232 / RS485,
Fernsteuerung durch einen PC
9a
Anschlussbuchse:
Ausgang für Störmeldung
9
9b
Steuerleitung
Steuersignal für Julabo Kälte-Badgefäß
Anschlussbuchse:
Option: Elektronik-Einschub
Bestell-Nr. 8 900 100
Der Thermostat erkennt den montierten Elektronik-Einschub automatisch.
10
ALARM
Anschlussstecker:
Alarmausgang (für externes Alarmsignal)
11
STAND-BY
Anschlussbuchse:
Stand-by Eingang (für externen Not-Aus)
12
REG+E-PROG
Anschlussbuchse:
Programmgeber-Eingang und
Temperaturschreiberausgänge
13
Steueranschluss:
230 V / max. 1.25 A
Keine Steuerspannung im Zustand -OFF-
14
Steueranschluss:
230 V / max. 1.25 A
1. Keine Steuerspannung im Zustand -OFF-
2. Konfigurierbar (siehe Seite 74)
15
Netzsicherung für Steueranschlüsse, T1.25A
16a
Netzsicherungen für Thermostat T16A
17a
17b
Netzkabel mit Stecker für Thermostat
Netzkabel mit Stecker für Kältethermostat
18
Einbausteckdose für Thermostat; 230 V / 16 A
Nicht bei Sondergerät: FPW91-SL - 230 V/3PPE/60 Hz
19a
19b
Einfüllöffnung
Niveau-Anzeige
19c
Ablaufstutzen mit Ablassschraube
20
Lüftungsgitter,
abnehmbar
21
22
Pumpenanschlüsse
Saugpumpe
Druckpumpe
23
Laufrollen mit Feststellbremse, vorn
Laufrollen, hinten
24
Kühlwasseranschlüsse für FPW Kältethermostate
25
Einbausteckdosen für HST Zusatzheizer
Nicht bei Sondergerät: FPW91-SL - 230 V/3PPE/60 Hz
sowie Sonderausführung mit Badöffnung
