8 Konfiguration - nur im Setup-Programm
124
Darstellung der Linearisierung in einer Grafik (Schaltfläche „Grafik anzeigen“)
Beim Betätigen dieser Schaltfläche wird eine Grafik der Linearisierung erstellt.
Die Grafik enthält gegebenenfalls die Kennlinien beider Arten der Linearisierung, nämlich der
Stützstellen (Tabelle) und der Formel.
Der Darstellungsbereich der Grafik wird zunächst durch die kleinste und die größte Stützstelle
bestimmt; er kann in der Darstellung durch die Eingabe von anderen x-Werten temporär geän-
dert werden.
Polynom anhand der Stützstellen berechnen (Schaltfläche „fx“)
Nach Eingabe der Wertepaare wird beim Betätigen dieser Schaltfläche ein Polynom berechnet,
das den Verlauf der Linearisierungskennlinie beschreibt.
Die berechneten Koeffizienten werden in die Formel übernommen. Die Kennlinien beider Arten
der Linearisierung stimmen danach überein.
Sind die x-Werte nicht streng monoton steigend, wird die Linearisierung nicht übernommen. In
diesem Fall ist es auch nicht möglich, die Grafik anzuzeigen oder das Polynom zu berechnen.
8.1.2 Formel
Die kundenspezifische Linearisierung wird über ein Polynom 4. Ordnung vorgegeben. Das Po-
lynom wird für den gesamten Linearisierungsbereich berechnet.
Formel des Polynoms: y = X4*x
4
+ X3*x
3
+ X2*x
2
+ X1*x + X0

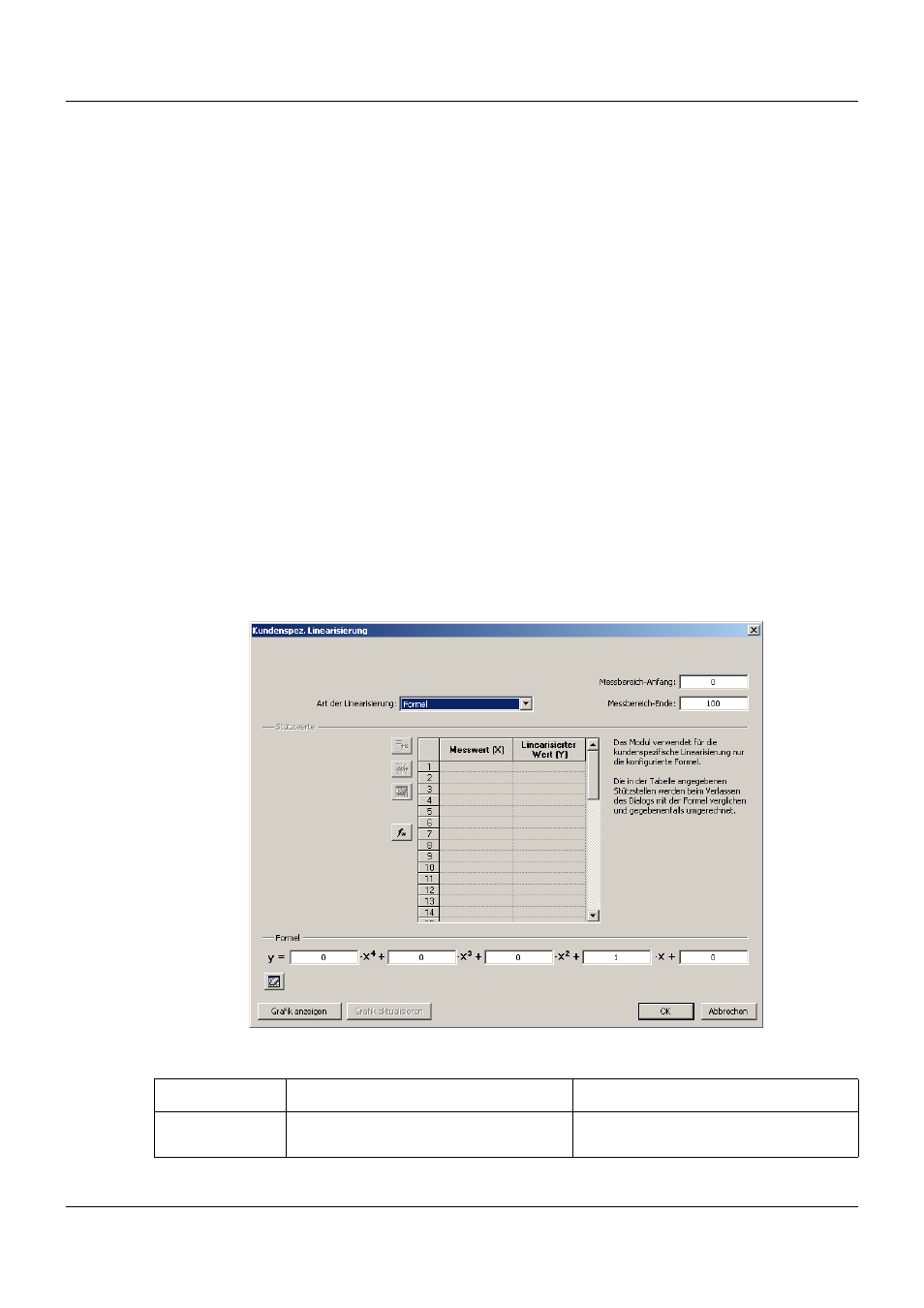

Setup-Dialog
Parameter
Parameter Auswahl/Einstellungen Beschreibung
Messbereich-
Anfang (Ymin) -99999 ... 0 ... +99999 Anfangswert der y-Achse
