Hochtemperaturspannzeuge Modell 680.01
26
Den Wasserkühlungssatz installieren
Die Kühlsätze sorgen dafür, dass Kühlwasser durch die Spannzeuge fließt, um
diese bei hohen Temperaturen zu kühlen. Die Wasserversorgung muss an die dem
Kraftaufnehmer nächstgelegene Spannzeugkomponente angeschlossen werden,
damit keine Wärme an den Kraftaufnehmer übertragen wird.
1. Befestigen Sie an jeder Lastrahmensäule einen Wasserverteiler.
2. Montieren und installieren Sie alle notwendigen Leitungsschleifen (siehe
die folgende Abbildungen). Bauen Sie zuerst die kürzeren und dann die
längeren Schleifen zusammen.
3. Installieren Sie die Wasserversorgung- und -abflussschläuche.

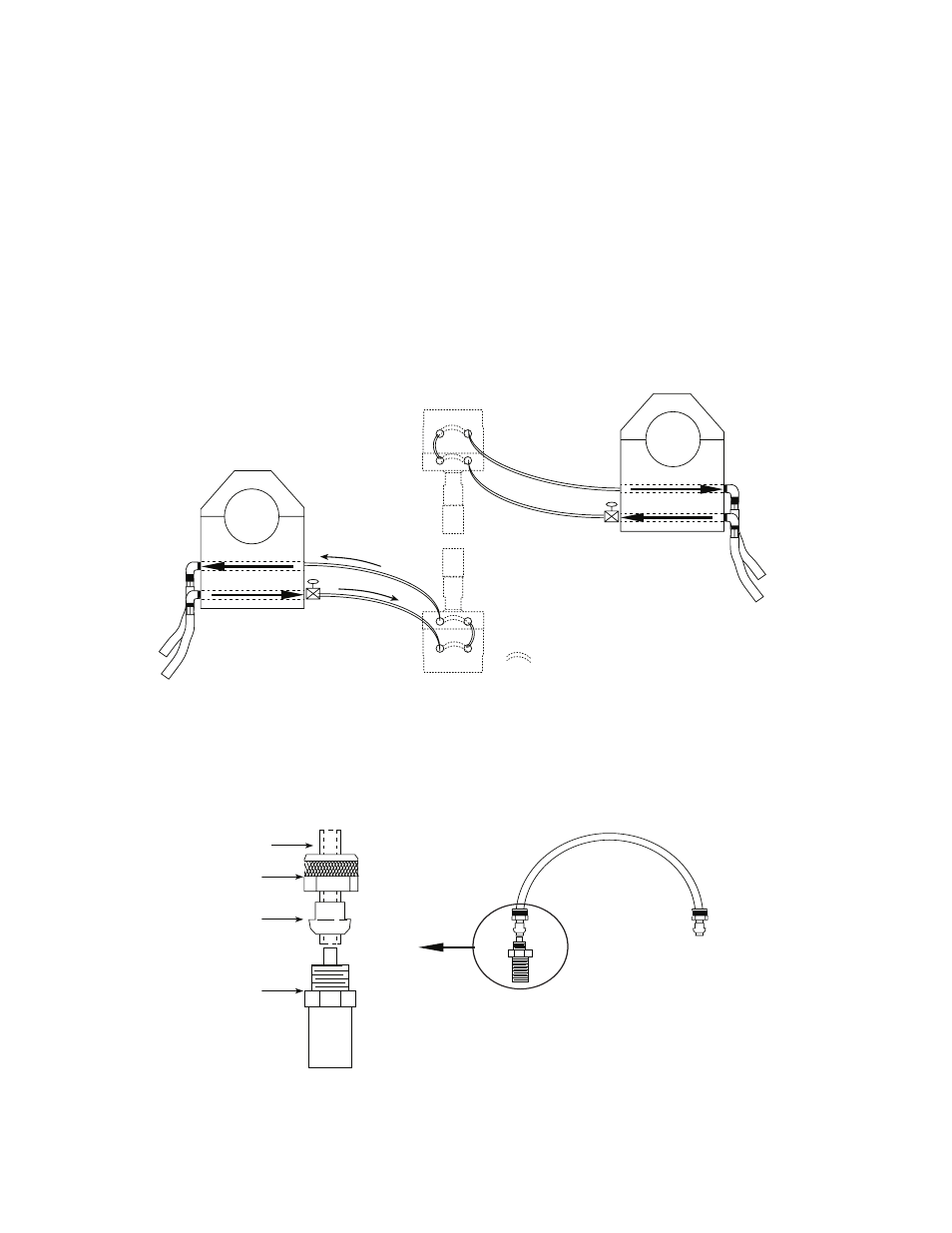

Flussdiagramm Kühlwasser
Hinweis
Jedes Spannzeug wird über einen Wasserverteiler versorgt, an jeder
Säule ist ein Wasserverteiler angebracht. Dadurch wird die
Temperatur der Säulen konstant gehalten.
Leitungsschleife für Kühlwasserkreislauf
Wasserverteiler an der Säule
Leitungsschleifen um die
Spannzeugrückseiten
Kaltwasserversorgung
Heißwasserrücklauf
Heißwasserrücklauf
Kaltwasserver-
sorgung
Nadelventil
Polyethylen-Leitung
Druckanschluss
Druckhülse
Rohradapter
