Emotion & Satisfy
Bedienungsanleitung/USER MANUAL
Seite/Page 10 © clearaudio electronic GmbH 2007

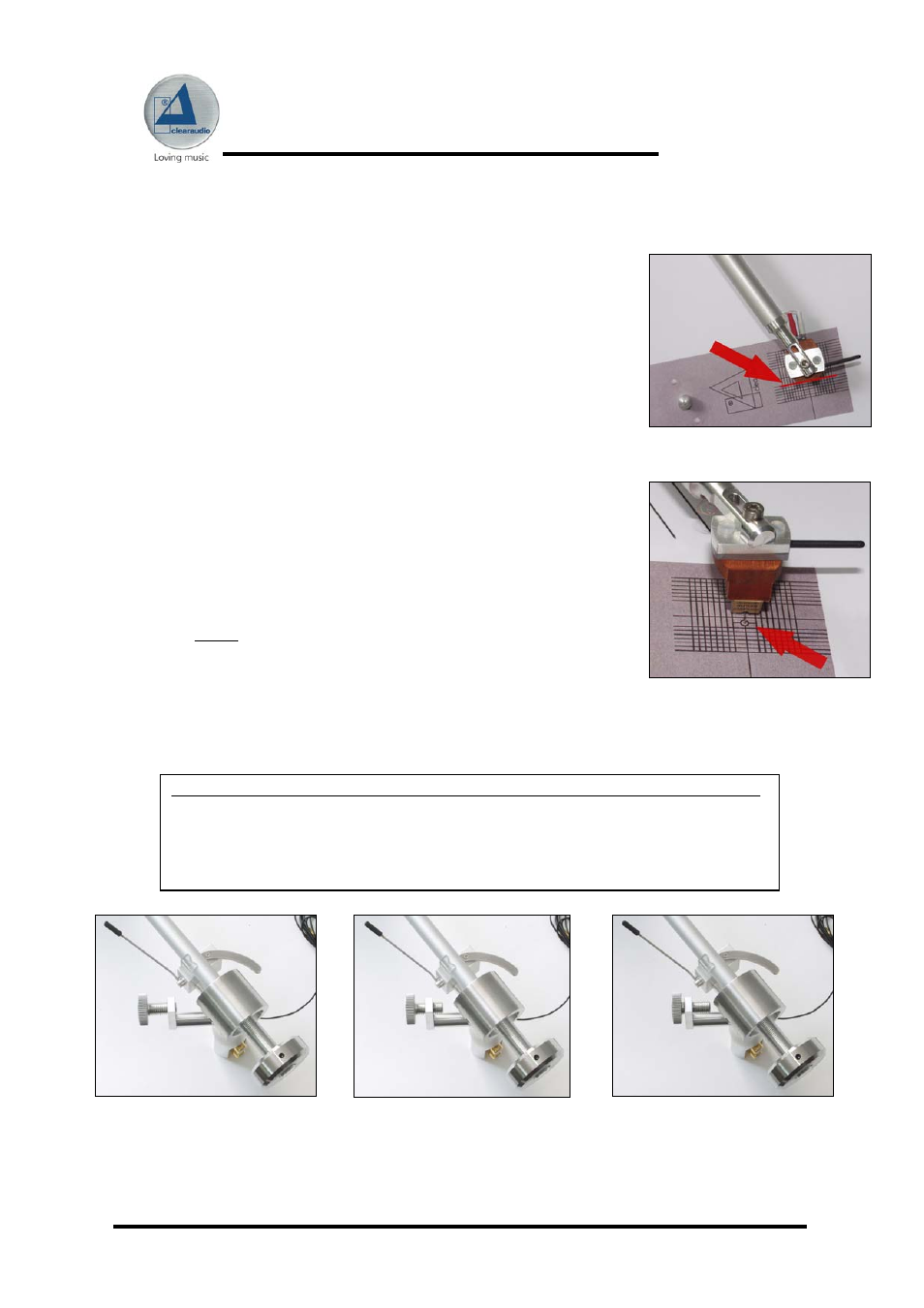

Wenn die Flanken des Tonarmrohres von oben betrachtet absolut parallel mit den
Markierungslinien der Einstellschablone abschließen, können Sie mithilfe des Tonarmliftes
den Diamanten des Tonabnehmers auf den Referenzpunkt der Einstellschablone absenken.
Oftmals ist es nötig, die Position des Diamanten anzupassen; Sie erreichen dies durch Lösen
der Inbusschraube auf dem Headshell des Tonarmes und
anschließendes Verschieben des Tonabnehmers mit dem Headshell in
die entsprechende Richtung. Achten Sie hierbei darauf, dass die
Vorderkante des Tonabnehmers parallel zu den auf der
Einstellschablone angebrachten Markierungslinien verläuft. Fixieren
Sie anschließend diese Position durch handfestes Anziehen der
Headshellschraube.
Blicken Sie bei diesen Einstellungen immer im Lot, also direkt von
oben auf den Tonarm und Tonabnehmer, um Parallaxenfehler zu
vermeiden.
Sie haben die Justage korrekt durchgeführt, wenn die beiden
Markierungslinien der Einstellschablone mit den Tonarmrohrflanken
parallel in Linie zueinander verlaufen,
der Tonabnehmerdiamant exakt auf dem eingekreisten
Referenzpunkt liegt und die Vorderkante des Tonabnehmers parallel
zu den Linien auf der Einstellschablone verläuft.
Fixieren Sie anschließend alle von den Einstellungen betroffenen
Schrauben etwas kräftiger.
Jetzt können Sie die Antiskatingeinstellung vornehmen. Diese wird in Abhängigkeit der
Tonabnehmerauflagekraft getroffen:
Abbildung 1 Abbildung 2 Abbildung 3
(minimales Antiskating) (mittleres Antiskating) (maximales Antiskating)
Die Tonabnehmer-Tonarmjustage ist nun abgeschlossen.
Einstellung des Antiskating: Auflagekraft Position der Antiskatingschraube
Minimales Antiskating
→ 10-15mN → siehe Abbildung 1
Mittleres Antiskating
→ 15-20mN → siehe Abbildung 2
Maximales Antiskating
→
20mN und größer
→ siehe Abbildung 3
