Emotion & Satisfy
Bedienungsanleitung/USER MANUAL
Seite/Page 8
© clearaudio electronic GmbH 2007

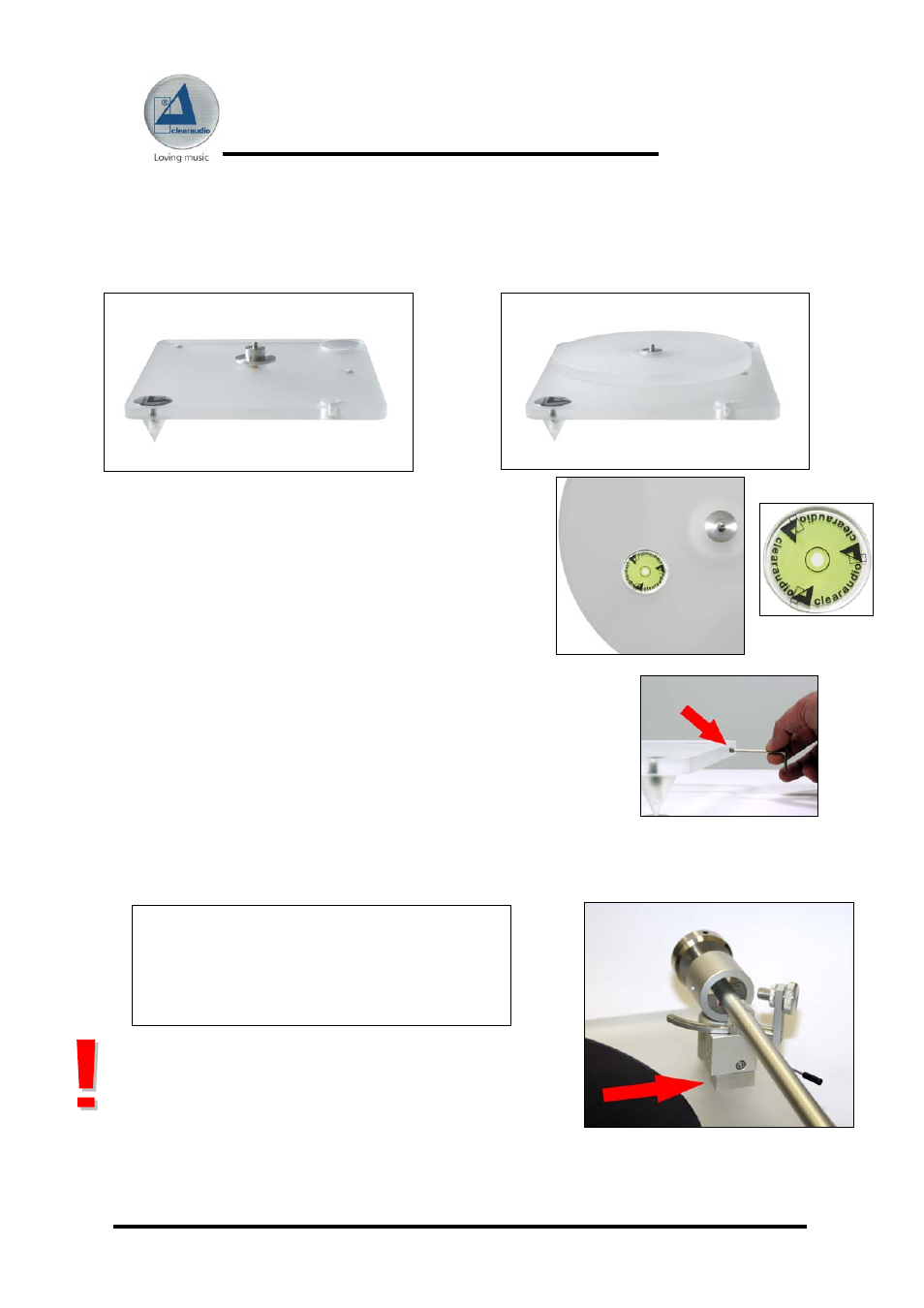

Nehmen Sie den Plattenteller in beide Hände, so dass die Plattentellerseite mit der etwa
60mm breiten und 5mm tiefen Ausdrehung nach unten weist und setzen diesen auf das
Lageroberteil auf. Durch leichtes hin -und herwippen gleitet der Plattenteller auf das
Lageroberteil. Mit sanftem (!) Druck von oben können Sie sicherstellen, dass der Plattenteller
auf der gesamten Auflagefläche des Lageroberteiles liegt.
Die folgende Einstellung ist besonders Wichtig:
Sollte die Luftblase der Wasserwaage sich nicht im
Mittelpunkt des schwarzen Kreises befinden (siehe
Vergrößerung), so sorgen Sie bitte dafür, dass die
Unterlage auf der Ihr Plattenspieler steht entsprechend
ausgerichtet wird. Nur wenn der Plattenteller genau in
Waage ist, erreichen Sie das Optimum an Klang.
Nehmen Sie aus dem Zubehörbeutel den Gewindestift (M6 x 8)
heraus und schrauben Sie diesen mit dem passenden
Inbusschlüssel in die Gewindebohrung des Laufwerkkörpers nahe
der Tonarmaufnahmebohrung. Drehen Sie den Gewindestift nur
soweit ein, dass er nicht in der Tonarmaufnahmebohrung austritt,
damit anschließend der Tonarmfuß ungehindert eingesetzt werden
kann.
Nun können Sie den Tonabnehmer auf dem
Satisfy
-Tonarm montieren. Nehmen Sie hierzu
die Anleitung des Tonabnehmerherstellers zur Hand und folgen Sie den Anweisungen. Die
Signalkabel des
Satisfy
-Tonarms sind normgerecht farbmarkiert :
Gehen Sie bei den folgenden Arbeitsschritten und
Einstellungen unbedingt behutsam vor, um eine
Beschädigung Ihres Tonabnehmersystemes zu vermeiden.
Nehmen Sie den
Satisfy
-Tonarm mit montiertem Tonabnehmersystem
(und aufgesetztem
Nadelschutz!)
und führen zuerst das Signalkabel und anschließend den Fuß des Tonarmes in
die dafür vorgesehene Bohrung des
Emotion
- Körpers. Schieben Sie den Tonarm so weit in
Farbcodierung der Signalkabel des Satisfy-Tonarms:
Signal linker Kanal (L+)
→ weiß
Signalmasse linker Kanal (L -)
→
blau
Signal rechter Kanal (R+)
→
rot
Signalmasse rechter Kanal (R -)
→
grün
