6.2 Steckerbelegung der Buchse Remote
758 KFD Titrino
173

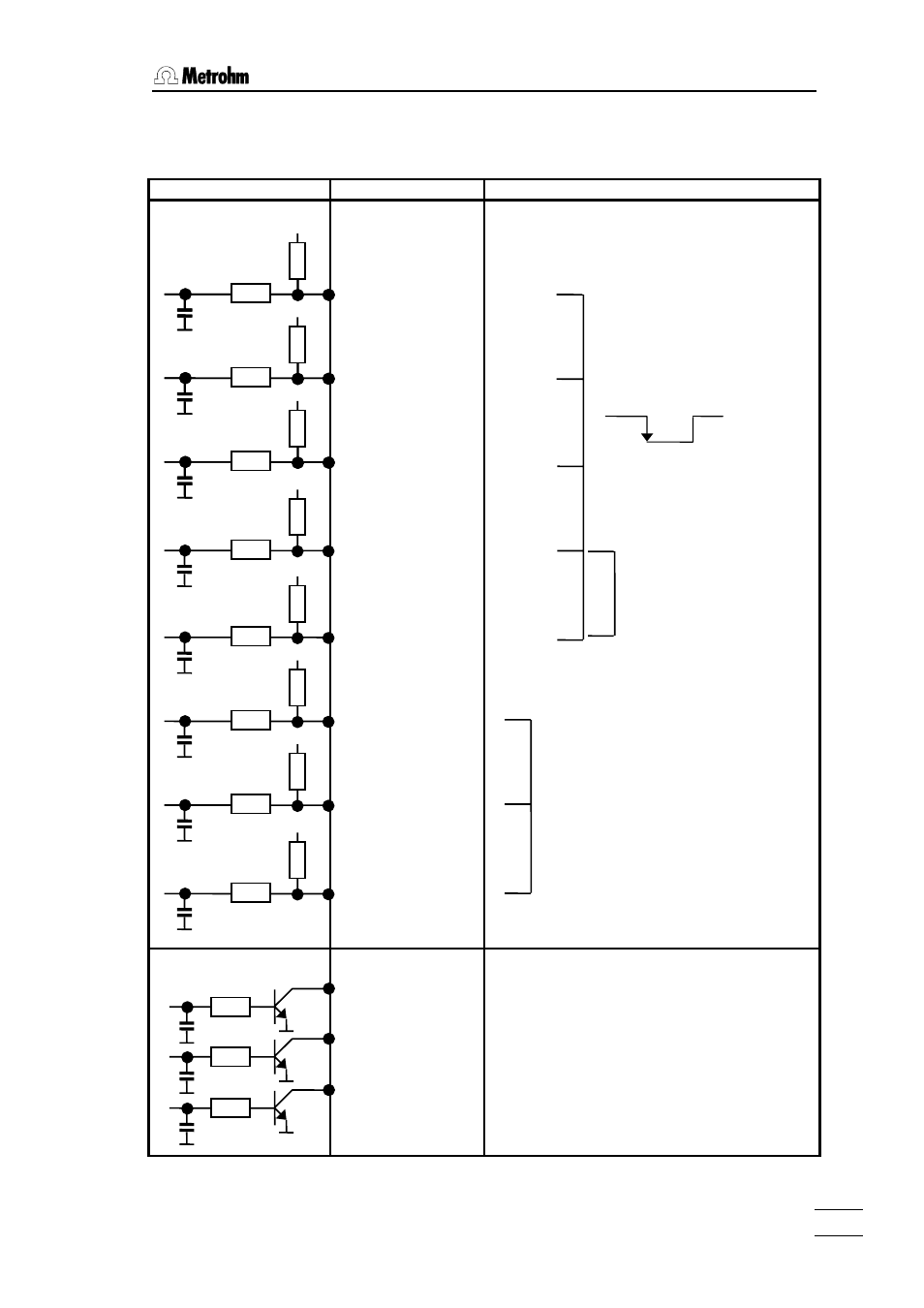

6.2 Steckerbelegung der Buchse Remote
extern Funktion
Inputs
pin 21 (Input 0)
pin 9 (Input 1)
pin 22 (Input 2)
pin 10 (Input 3)
pin 23 (Input 4)
pin 11 (Input 5)
pin 24 (Input 6)
pin 12 (Input 7)
Start
Stop
Enter
Clear
Sample
ready
Outputs
pin 5 (Output 0)
pin 18 (Output 1)
pin 4 (Output 2)
Ready
inactive
Conditioning ok,
aktiv wenn Cond.ok
Titration,
aktiv während der Titration
Funktionen siehe
Seite 175
t
p
> 100 ms
t
p
+5 V
+5 V
+5 V
+5 V
+5 V
+5 V
+5 V
+5 V
+5 V
+5 V
+5 V
nicht verwendet
Im Titrationsablauf nicht
verwendet
