Aufbau und Funktion
ID-Nr. 9230-020-de
Pumpenüberwachung SAFERUN
®
Seite 23 von 88
3.2 Aufbau des Systems
Das System besteht aus einer im Spalttopf der Pumpe integrierten
Sensoreinheit (Spalttopf SAFERUN
®
CMS-S) und dem extern montier-
ten Wandler SAFERUN
®
CMS-T. Beide Einheiten sind über eine
lösbare Kabelverbindung gekoppelt.
Die Energieversorgung des Systems erfolgt über eine geeignete externe
Energiequelle (z.B. durch einen zertifizierten Speise- und Signaltrenner
in 3-Leiter-Schaltung mit Stromkreisen in Zündschutzart „Eigensicher-
heit“).
Die Übergabe der Messwerte an das übergeordnete System erfolgt über
die 4-20mA-Stromschnittstelle.
Die Einstellung der Parameter und das Auslesen der gespeicherten
Messwerte erfolgt mit einen tragbaren Lesegerät (Option PDA) über die
RFID-Funkschnittstelle des SAFERUN
®
-CMS-T.
HINWEIS
Der Wandler SAFERUN
®
CMS-T darf ausschließlich an
den Original-Spalttopf SAFERUN
®
CMS-S der Firma
Richter angeschlossen werden.

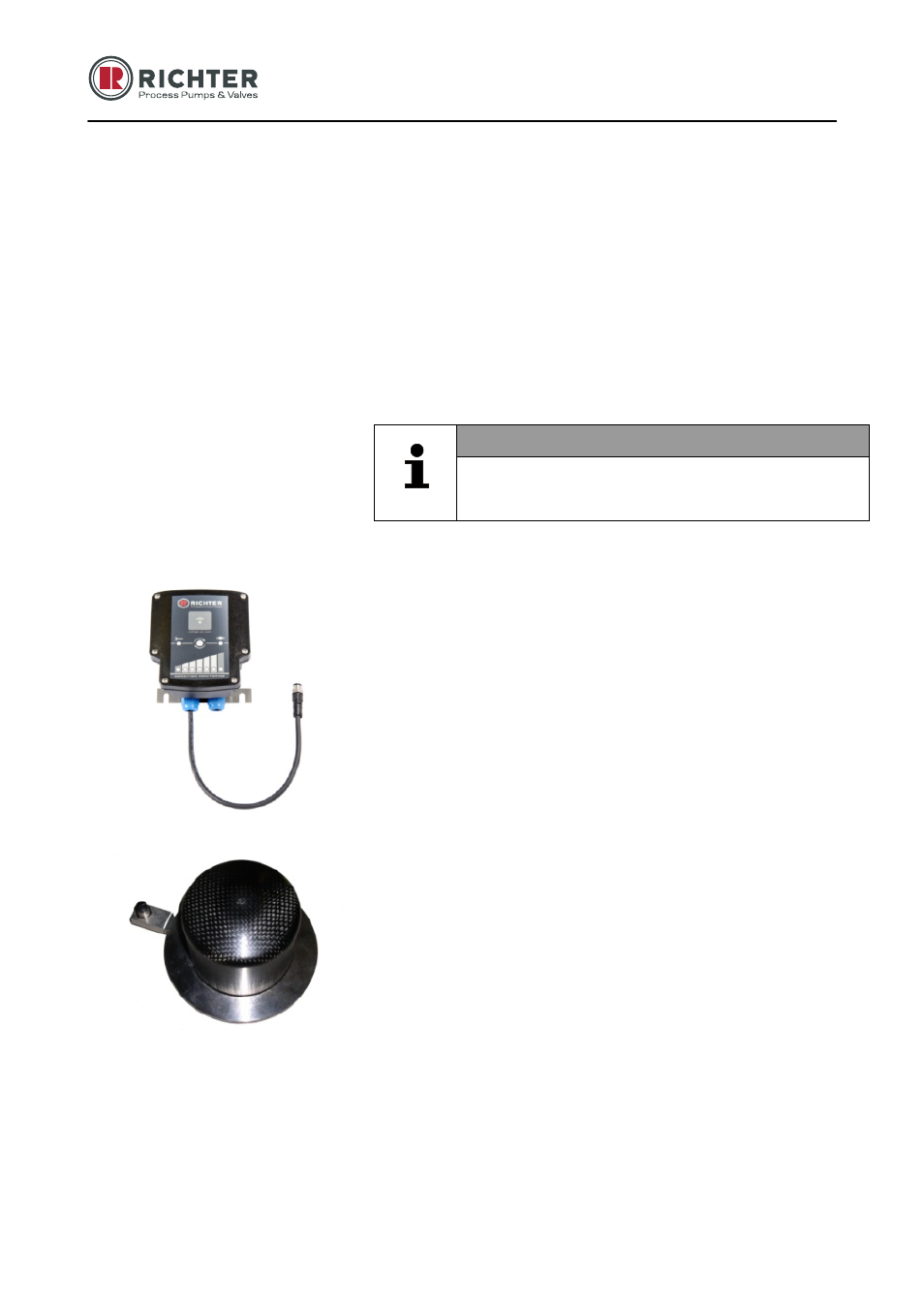

3.3 Gerätekomponenten
Abb. 1
Wandler SAFERUN
®
-CMS-T mit Sensorkabel und Halteblech
Abb. 2
Spalttopf SAFERUN
®
-CMS-S mit integriertem Sensor
